راهنمای خرید فلنج جمع کن | ابزار تراز فلنج مکانیکی یا هیدرولیکی؟
چرا فلنج ها درست بسته نمیشن؟ شاید مشکل از تراز اون هاست!
در بسیاری از صنایع سنگین، حتی اگر از بهترین آچارها و گسکتها استفاده کنید، باز هم ممکنه فلنجها خوب روی هم قرار نگیرن. دلیلش واضحه: تراز نبودن دقیق فلنجها پیش از بستن.
اینجاست که فلنج جمع کن یا همون ابزار تراز فلنج وارد میشه، ابزاری تخصصی که به شما کمک میکنه فلنجها رو کاملاً همراستا نگه دارید تا بستن پیچها دقیق، سریع و بینشتی انجام بشه.
تو این مقاله میخوایم خیلی ساده و حرفهای بهت بگیم:
- فلنج جمع کن دقیقاً چیه؟
- چند نوع داره (هیدرولیک، مکانیکی، پمپ سرخود و جدا)؟
- کدوم مدل به درد کار شما میخوره؟
- و چطور یه انتخاب مطمئن از برند معتبر RAHSOL SPS داشته باشی؟
ابزار تراز فلنج چیست و چه کاربردی دارد؟
فلنج جمع کن چیست؟
فلنج جمع کن یا ابزار تراز فلنج، یک ابزار مکانیکی یا هیدرولیکی تخصصی است که برای تراز کردن و همراستاسازی دقیق دو فلنج در حین عملیات اتصال استفاده میشود. این ابزار به تکنسینها و مهندسان کمک میکند تا فلنجها را بدون تنش، کجشدگی یا انحراف ببندند؛ چیزی که در جلوگیری از نشتی، خوردگی زودهنگام و آسیب به اتصالات، نقش حیاتی دارد.
فلنج جمع کنها معمولاً از فولاد سختکاریشده و مقاوم در برابر فشار و خوردگی ساخته میشوند و در صنایع حساس مانند نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها و صنایع دریایی کاربرد گسترده دارند.
ابزار تراز فلنج برای چه موقعیتهایی ضروری است؟
- زمانی که دو فلنج در یک راستا نیستند و پیچها به سختی بسته میشوند
- برای بستن دقیق فلنجهای تحت فشار بالا یا قطر بزرگ
- هنگام استفاده از گسکتهای حساس یا تجهیزات عایق
- در شرایطی که ایمنی و عدم نشت اهمیت بسیار بالایی دارد
مزایای استفاده از فلنج جمع کن
✅ جلوگیری از آسیب به فلنجها و پیچها
✅ افزایش سرعت عملیات نصب و مونتاژ
✅ اطمینان از همراستایی دقیق برای جلوگیری از نشتی
✅ کاهش ریسک در محیطهای پرخطر مانند صنایع پتروشیمی
انواع فلنج جمع کن مکانیکی و هیدرولیکی
فلنج جمع کنها از نظر مکانیزم عملکرد به دو دسته کلی تقسیم میشوند:
هیدرولیکی و مکانیکی. انتخاب بین این دو، به عواملی مثل فشار کاری، اندازه فلنج، محدودیت فضا و نیاز به دقت بالا بستگی دارد.
فلنج جمع کن هیدرولیکی
در مدلهای هیدرولیکی، فشار روغن باعث ایجاد نیروی کافی برای تراز دقیق فلنجها میشود. این مدلها برای فلنجهای بزرگ، سنگین و تحت فشار بالا گزینهای حرفهای هستند.
دو نوع اصلی:
- پمپ سرخود: در این مدل، پمپ روی خود ابزار نصب شده و آماده بهکار است. راهاندازی سریع، فضای کمتر و کاربری ساده، از مزایای آن است.
- پمپ جدا: در این مدل، پمپ بهصورت مجزا از ابزار عمل میکند و از طریق شلنگ متصل میشود. این طراحی باعث افزایش انعطافپذیری در موقعیتهای پیچیده میشود.
نمونهها از برند RAHSOL SPS:

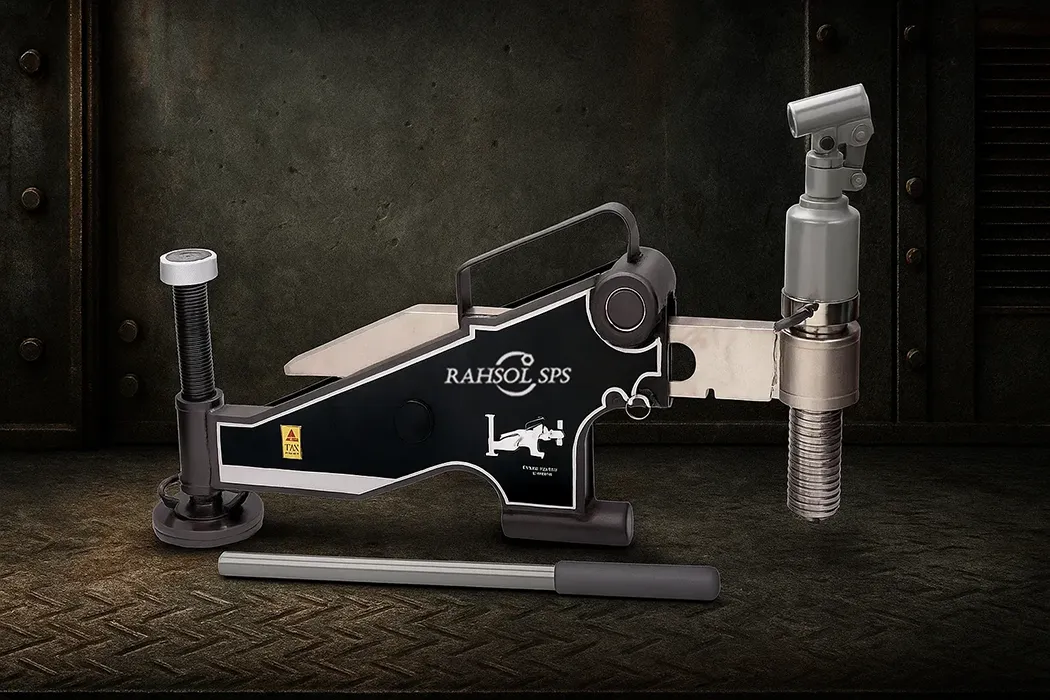

- فلنج جمع کن FA9TM: با طراحی مکانیکی و پمپ سرخود؛ بهینه برای فشارهای بالا و شرایط سنگین صنعتی

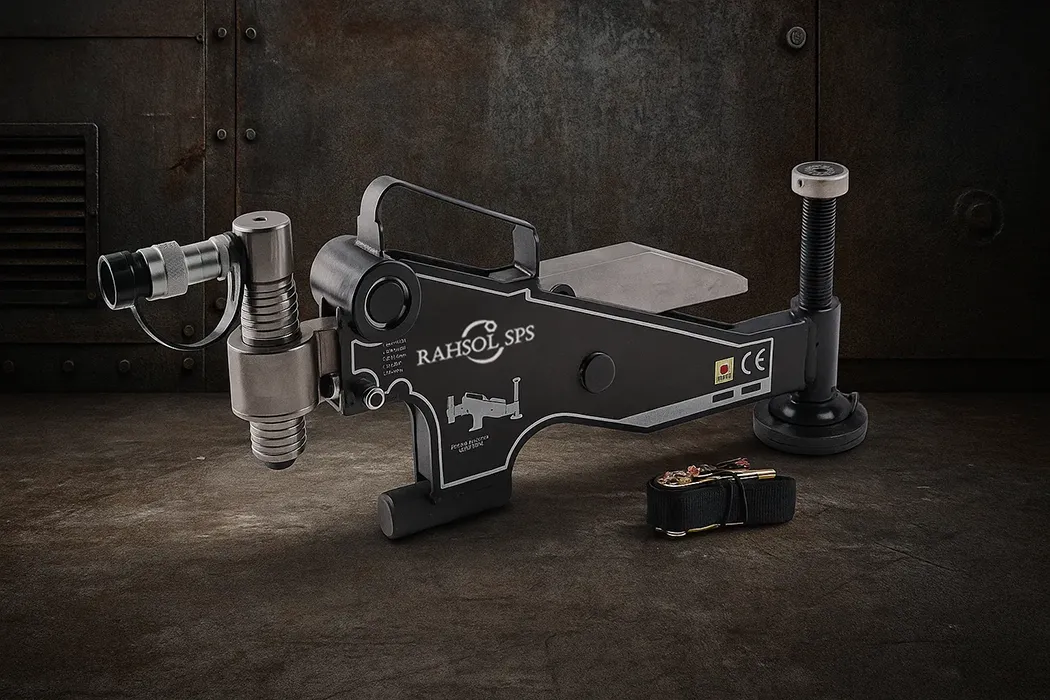

- فلنج جمع کن FA9TE: با پمپ هیدرولیک جدا؛ سبکتر، انعطافپذیرتر، مناسب برای کار در محیطهای محدود یا دریایی
فلنج جمع کن مکانیکی
مدل های مکانیکی با استفاده از نیروی دستی و پیچهای تنظیم، فلنجها را تراز میکنند. این ابزارها برای کاربردهای سبکتر، یا مواقعی که فضای کاری یا بودجه محدود است، انتخاب مناسبیاند.
نمونهها از برند RAHSOL SPS:

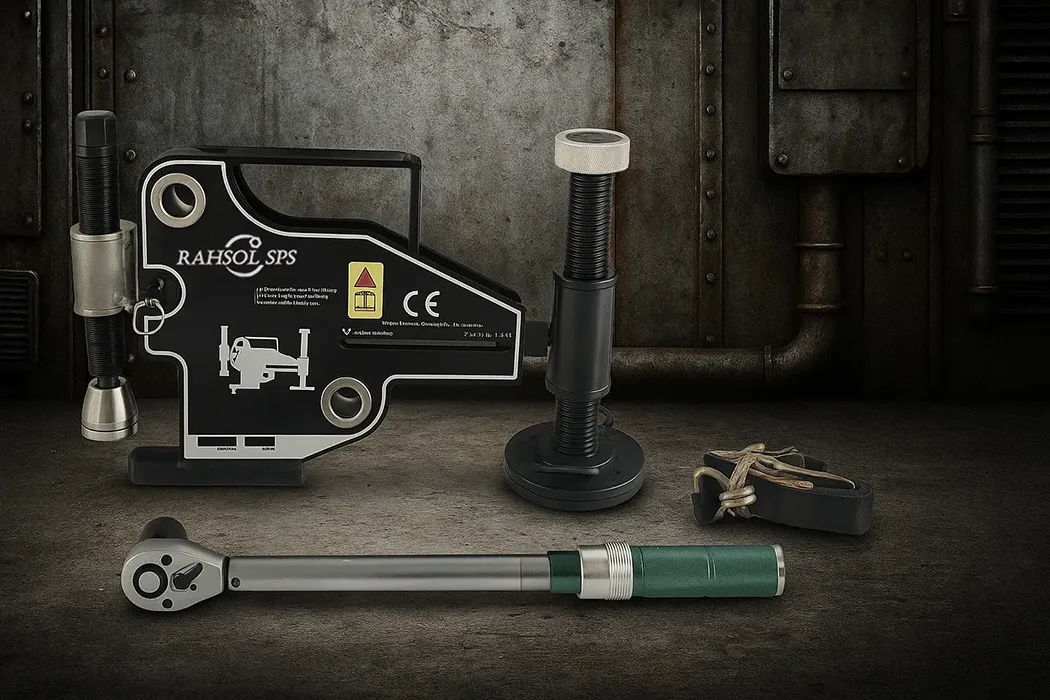

- FA4TM: طراحی ساده و کاربردی برای تراز فلنجهای با ابعاد استاندارد

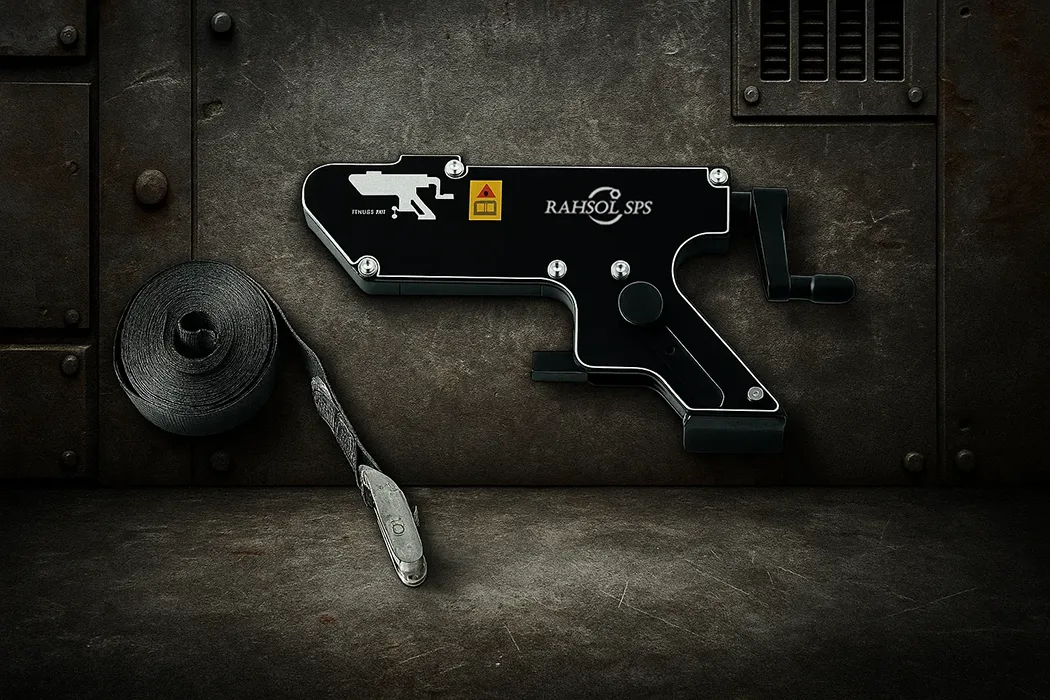

- FA1TM: دقت بالا در موقعیتدهی فلنجها، مناسب برای نصبهای دقیق و سریع
مقایسه فلنج جمع کن پمپ سرخود و پمپ جدا
انتخاب بین فلنج جمع کن با پمپ سرخود یا پمپ جدا یکی از تصمیمهای کلیدی هنگام خرید این ابزار است. هر دو مدل عملکرد مشابهی دارند، اما طراحی و کاربرد آنها در شرایط مختلف، تفاوتهایی مهم ایجاد میکند.
در جدول زیر، تفاوتهای کلیدی این دو مدل را بهصورت خلاصه بررسی میکنیم:
| ویژگیها | پمپ سرخود (Self-contained) | پمپ جدا (Separate pump) |
|---|---|---|
| طراحی | یکپارچه، پمپ روی خود ابزار نصب شده | پمپ بهصورت مجزا از طریق شلنگ متصل میشود |
| سهولت استفاده | بسیار ساده، آمادهبهکار بدون نیاز به مونتاژ اضافی | نیاز به اتصال پمپ به ابزار؛ کمی زمانبرتر |
| سرعت راهاندازی | سریعتر؛ مناسب برای محیطهایی با محدودیت زمان | کندتر؛ اما قابل کنترلتر در شرایط خاص |
| فضای کاری | مناسب فضاهای محدود و سختدسترس | نیازمند فضای بیشتر برای قرارگیری پمپ و شلنگ |
| کنترل انعطافپذیر | محدودتر به دلیل ساختار یکپارچه | کنترل بهتر فشار و زاویه، مخصوصاً در فضاهای پیچیده |
| قیمت حدودی | معمولاً کمی بالاتر بهدلیل طراحی یکپارچه | اقتصادیتر، اما نیاز به حمل پمپ جداگانه |
| موارد مصرف پیشنهادی | پالایشگاهها، تجهیزات تحت فشار بالا، تعمیرات فوری | صنایع دریایی، پروژههایی با دسترسی سخت یا نیاز به انعطاف بیشتر |
| ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ | ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ | ـــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ |
کاربرد و روش استفاده از فلنج جمع کن هیدرولیکی و مکانیکی
کاربرد فلنج جمع کن در صنایع
فلنج جمع کن یا ابزار تراز فلنج، در موقعیتهایی استفاده میشود که دقت در همراستاسازی فلنجها حیاتی است. این ابزار در صنایع زیر بهطور گسترده کاربرد دارد:
- پالایشگاهها و پتروشیمی: برای جلوگیری از نشتی در خطوط انتقال مواد خطرناک
- نیروگاهها: هنگام نصب تجهیزات فشار بالا یا توربینها
- تأسیسات دریایی و اسکلهها: جایی که لرزش یا حرکتهای محیطی باعث انحراف فلنجها میشود
- واحدهای تعمیرات و نگهداری: در عملیات خطوط لوله
روش استفاده از فلنج جمع کن هیدرولیکی و مکانیکی
استفاده از فلنج جمع کن بسته به مدل مکانیکی یا هیدرولیکی بودن، کمی تفاوت دارد، اما اصول کلی بهشکل زیر است:
- نصب ابزار روی فلنج: ابزار بهصورت شعاعی یا عمودی روی دو فلنج بسته میشود، طوری که نیرو بهصورت یکنواخت وارد شود.
- تنظیم فشار یا پیچها: در مدل مکانیکی با چرخاندن پیچها، و در مدل هیدرولیکی با اعمال فشار از طریق پمپ، دو فلنج همراستا میشوند.
- تست همراستایی: قبل از سفت کردن پیچهای فلنج، از تراز دقیق با گیج یا ابزار کنترلی اطمینان حاصل میشود.
- بستن فلنج نهایی: پس از تراز شدن، پیچهای فلنج سفت میشوند و ابزار باز میگردد.
نکات ایمنی مهم:
- حتماً از ابزار مناسب با فشار و سایز فلنج استفاده کنید
- قبل از شروع کار، مطمئن شوید سیستم فاقد فشار و ایمنسازی شده است
- در مدلهای هیدرولیکی، از شیلنگها و اتصالات سالم استفاده شود
- در محیطهای خطرناک، از PPE (لباس، عینک و دستکش ایمنی) استفاده کنید
قیمت فلنج جمع کن هیدرولیکی و فلنج جمع کن مکانیکی و عوامل تأثیرگذار
قیمت فلنج جمع کن بسته به نوع عملکرد، برند، کشور سازنده و ظرفیت فشار کاری متفاوت است. اگرچه قیمت دقیق فقط با توجه به مدل مورد نظر قابل تعیین است، اما در ادامه به مهمترین عواملی که روی قیمت این ابزار تخصصی تأثیر دارند اشاره میکنیم:
عوامل مؤثر بر قیمت فلنج جمع کن:
- نوع عملکرد ابزار: مدلهای هیدرولیکی بهخصوص با پمپ سرخود، بهدلیل طراحی پیچیدهتر و قدرت بالاتر، قیمت بالاتری نسبت به مدلهای مکانیکی دارند.
- برند و کشور سازنده: ابزارهای تولید تایوان با استانداردهای جهانی مانند RAHSOL SPS، از نظر کیفیت ساخت و دوام، در سطح حرفهای قرار دارند.
- توان و ظرفیت فشار: هرچه ابزار برای تراز فلنجهای سنگینتر و فشار بالاتر طراحی شده باشد، قیمت نیز افزایش مییابد.
- وجود لوازم جانبی: برخی مدلها همراه با کیف حمل، پایههای جانبی یا شیلنگهای هیدرولیک عرضه میشوند که روی قیمت نهایی مؤثرند.
- گارانتی و خدمات پس از فروش: ابزارهای دارای پشتیبانی فنی، آموزش و ضمانتنامه معتبر طبیعتاً ارزش بیشتری دارند.
نمایندگی رسمی فروش فلنج جمع کن در ایران
فروشگاه صنعت پرداز سپهر به مدیریت جناب آقای کامبیز برهوت، نماینده رسمی برند تایوانی RAHSOL SPS در ایران است. این مجموعه با ارائه ابزارآلات هیدرولیک تخصصی و دارای گارانتی معتبر، یکی از تأمینکنندگان اصلی صنایع پالایشگاهی، پتروشیمی و نیروگاهی کشور بهشمار میرود.
با انتخاب فلنج جمع کنهای RAHSOL SPS، شما از مزایای زیر بهرهمند میشوید:
- کیفیت تضمینشده طبق استانداردهای جهانی
- پشتیبانی فنی و مشاوره تخصصی قبل از خرید
- خدمات پس از فروش و گارانتی معتبر
📞 برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا تماس بگیرید: 02166703661
صحبت پایانی
اگر در صنایع نفت، گاز، پتروشیمی یا نیروگاهی فعالیت دارید، میدانید که دقت در اتصال فلنجها تا چه اندازه میتواند از نشتی، آسیب تجهیزات و هزینههای دوبارهکاری جلوگیری کند. یکی از ابزارهای حیاتی برای این کار، فلنج جمع کن یا ابزار تراز فلنج است که با دقت بالا، سرعت کار شما را افزایش میدهد و کیفیت نصب را تضمین میکند.
چرا فلنج جمع کن RAHSOL SPS؟
فروشگاه صنعت پرداز سپهر به عنوان نماینده رسمی و انحصاری برند معتبر RAHSOL SPS تایوان، مجموعهای از فلنج جمع کنهای تخصصی را ارائه میدهد که با فناوری پیشرفته، کیفیت ساخت بالا و مطابق با استانداردهای بینالمللی طراحی و تولید شدهاند.
این برند بهدلیل عملکرد قدرتمند و دوام بالای محصولاتش، در رقابت مستقیم با برندهای شناختهشدهای همچون ENERPAC (آمریکا) و HIFORCE (انگلستان) قرار گرفته است.
📞 تماس بگیرید و حرفهای انتخاب کنید:
هماکنون برای مشاوره، دریافت کاتالوگ یا استعلام قیمت انواع فلنج جمع کن با کارشناسان ما در تماس باشید: 02166703661
مطالب بیشتری میخواهید؟
اگر به دنیای ابزارآلات هیدرولیک علاقهمند هستید یا بهدنبال راهنماییهای تخصصی در خرید و استفاده از تجهیزات صنعتی هستید، پیشنهاد میکنیم سری به بخش مقالات فروشگاه صنعت پرداز سپهر بزنید.
مشاهده همه مقالات تخصصی ابزار هیدرولیک
مقالات ما بهروز، کاربردی و نوشتهشده توسط متخصصین فنی این حوزه هستند.
سوالات متداول
فلنج جمع کن چیست و چرا باید از آن استفاده کنیم؟
فلنج جمع کن یک ابزار تخصصی برای همراستاسازی دقیق دو فلنج قبل از بستن پیچهاست. وقتی دو فلنج درست تراز نباشند، ممکن است پیچها به سختی بسته شوند، گسکت بهدرستی عمل نکند، و نشتی یا خوردگی زودرس رخ دهد.
چه تفاوتی بین مدل مکانیکی و هیدرولیکی فلنج جمع کن وجود دارد؟
مدلهای مکانیکی عموماً با نیروی دستی یا پیچهای تنظیم فلنجها را همراستا میکنند، مناسب برای کاربردهای سبکتر یا زمانی که فضای کاری یا بودجه محدود است.
در مقابل، مدلهای هیدرولیکی از فشار روغن برای ایجاد نیروی زیاد استفاده میکنند، مناسب برای فلنجهای بزرگ، تحت فشار بالا، یا محیطهای صنعتی با حساسیت بالا.
چطور مدل مناسب فلنج جمع کن را برای نیاز خود انتخاب کنم؟
ظرفیت فشار کاری و اندازه فلنجها (قطر، ضخامت، تعداد پیچها)
نوع محیط کاری (صنایع نفت، گاز، پتروشیمی، خطوط انتقال، تعمیرات)
فضای کاری و دسترسی (آیا فضای محدود است؟ محیط دشوار؟)
بودجه و نوع ابزار (مکانیکی یا هیدرولیکی)
در چه صنایعی بیشترین کاربرد را دارد و چرا؟
صنایع نفت، گاز و پتروشیمی (خطوط لوله انتقال، واحدهای فرآیندی)
نیروگاهها و تأسیسات بزرگ (توربینها، واحدهای برق)
تأسیسات دریایی و اسکلهها (که لرزش، حرکت محیطی و عوامل دریایی وجود دارد)
واحدهای تعمیراتی و نگهداری (مانت آپ فلنجها، تعویض گسکتها، سرویس خطوط)
در این محیطها، اگر فلنجها بهدرستی تراز نشوند، خطر نشتی، هدرروی، حتی حوادث صنعتی افزایش مییابد؛ بنابراین حضور ابزار مناسب اهمیت پیدا میکند.
چرا قیمت فلنج جمع کن متفاوت است و چه عواملی قیمت را تحت تأثیر قرار میدهد؟
قیمت فلنج جمع کن بسته به چند عامل متفاوت است:
نوع ابزار: مدلهای هیدرولیکی (بهویژه با پمپ سرخود) بهدلیل طراحی پیچیدهتر و توان بالا معمولاً گرانتر هستند.
برند و کشور سازنده: برندهای معتبر بینالمللی، کیفیت ساخت بالا، و خدمات پس از فروش بهتر دارند که هزینهٔ بیشتری دارند.
ظرفیت فشار کاری و ابعاد فلنج هدف: هرچه فلنج بزرگتر یا تحت فشار بالاتر باشد، ابزار با طراحی قویتری لازم است و قیمت بالا میرود.
لوازم جانبی همراه و گارانتی: اگر ابزار همراه کیف حمل، شیلنگ، اتصالات، خدمات ویژه یا گارانتی دارد، هزینه بیشتری خواهد داشت.
