بررسی تخصصی گیربکس افزاینده گشتاور یا مولتی پلایر ماتاتاکیتویو مدل MT2-4000N
در پروژههای عظیم صنعتی مانند نصب توربینها، پلسازی، سازههای فلزی فوقسنگین و صنایع پتروشیمی، بستن پیچها با گشتاورهای چند هزار نیوتنی با ترکمترهای دستی عملاً غیرممکن است. اینجاست که دستگاه قدرتمند مولتی پلایر ماتاتاکیتویو مدل MT2-4000N با ساختار گیربکس خورشیدی (Planetary Gear) خود به کمک شما میآید. این ابزار به گونهای طراحی شده که نیروی ورودی را با ضریب 10 برابر (Ratio 1:10) تقویت کند.
با خرید مولتی پلایر ماتاتاکیتویو مدل MT2-4000N، شما یک درایو ورودی 1/2 اینچ استاندارد خواهید داشت. کافیست یک ترکمتر معمولی را روی 400 نیوتنمتر تنظیم کرده و به دستگاه متصل کنید؛ دستگاه به صورت مکانیکی این نیرو را ده برابر کرده و از طریق درایو غولپیکر 1-1/2 اینچی خود، نیروی عظیم 4000 نیوتنمتر (معادل 3000 فوت-پوند) را به پیچ هدف اعمال میکند. این فرآیند باعث میشود اپراتور با کمترین صرف انرژی و در نهایت ایمنی، سنگینترین اتصالات را محکم کند.
مشخصات فنی و نقشه ابعاد دستگاه

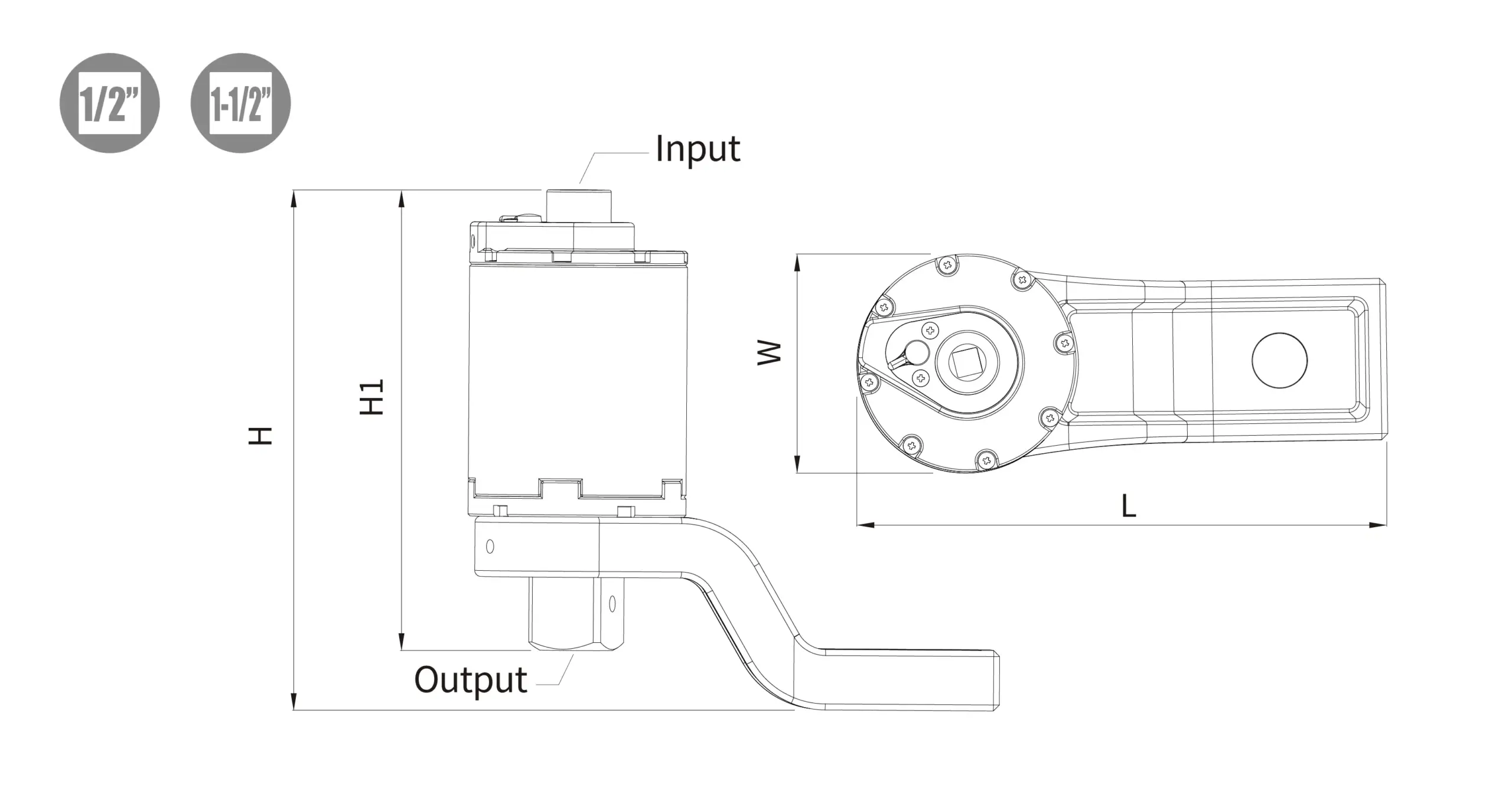

در تصاویر زیر میتوانید به ترتیب نمای ظاهری و نقشه شماتیک اندازهگیری ابعاد (پارامترهای H, H1, L, W) این گیربکس صنعتی را مشاهده کنید (جهت بزرگنمایی کلیک کنید):
جدول زیر مقادیر فیزیکی دقیق مولتی پلایر ماتاتاکیتویو مدل MT2-4000N را بر اساس دیتاشیت و کاتالوگ سازنده نمایش میدهد (در موبایل جدول را اسکرول کنید):
| ویژگی / پارامتر فنی | مشخصات مدل MT2-4000N |
|---|---|
| ضریب افزایش گشتاور (Torque Ratio) | 1:10 |
| درایو ورودی (Input Square) | 1/2 اینچ (مادگی) |
| درایو خروجی (Output Square) | 1-1/2 اینچ (نری) |
| حداکثر توان ورودی (Max Input) | 400 نیوتنمتر (300 ft.lb) |
| حداکثر توان خروجی (Max Output) | 4000 نیوتنمتر (3000 ft.lb) |
| عرض دستگاه (W) | 108 میلیمتر |
| ارتفاع کل (H) / ارتفاع شفت (H1) | 262.0 میلیمتر / 228.0 میلیمتر |
| طول کل با پایه (L) | 265.0 میلیمتر |
| دقت عملکرد (Accuracy) | ± 6% (C.W) |
| وزن دستگاه (Weight) | 13.00 کیلوگرم |
سایر دستگاههای مولتیپلایر در سایت صنعت پرداز
اگر پروژههای شما نیاز به ظرفیتها یا ضرایب متفاوتی دارند، میتوانید از دیگر محصولات خانواده افزایندههای گشتاور دیدن کنید:
- مولتی پلایر ماتاتاکیتویو مدل MT-2000 (ظرفیت 3000Nm با ضریب 1:3 و وزن سبکتر)
- مولتی پلایر نواترک مدل M254000D (ظرفیت مشابه 4000 نیوتنمتر از برند Novatork)
- مولتی پلایر نواترک مدل M256000D (مخصوص فوقسنگین با ظرفیت 6000 نیوتنمتر)
مزایا و معایب دستگاه MT2-4000N
ویژگیهای مثبت
- ضریب استثنایی ۱:۱۰ (تبدیل تنها ۴۰۰ نیوتن به ۴۰۰۰ نیوتن)
- درایو خروجی بسیار قدرتمند ۱-۱/۲ اینچ برای بکسهای غولپیکر
- ایمنی کامل اپراتور به لطف استفاده از پایه واکنشگر یکپارچه
- عرضه شده در هارد کیس (جعبه پلاستیکی) مستحکم و صنعتی
محدودیتها
- وزن سنگین دستگاه (۱۳ کیلوگرم) که نیاز به اپراتور قوی یا جرثقیل آویز دارد
- دقت ± 6% (نسبت به ترکمترهای دیجیتال یا تقهای دارای تلورانس بیشتری است)
