ترکمتر مکانیکی تقهای چیست و چه کاربردی دارد؟
در بسیاری از سایتهای صنعتی، محیطهای آغشته به روغن، گرد و غبار شدید و یا مناطقی که امکان شارژ باتری وجود ندارد، ترکمترهای دیجیتال انتخاب مناسبی نیستند. در این شرایط، مهندسان به سراغ ابزارهای خالص مکانیکی میروند. ترکمتر سری خور Novatork مدل GMH دقیقاً برای چنین محیطهایی ساخته شده است.
این دستگاه از یک فنر کالیبره شدهی بسیار قدرتمند در داخل بدنه فولادی خود بهره میبرد. کاربر عدد گشتاور را از طریق نمایشگر پنجرهای تنظیم کرده و انتهای دسته را قفل میکند. به محض اینکه نیروی وارد شده به پیچ به عدد تنظیم شده برسد، مکانیزم داخلی اصطلاحاً «رد میکند» و یک صدای تقه (Click) واضح همراه با یک ضربه فیزیکی به دست کاربر منتقل میشود که نشاندهنده پایان عملیات است.
ویژگیهای برجسته ترکمتر سری GMH
مزایای رقابتی نواترک GMH

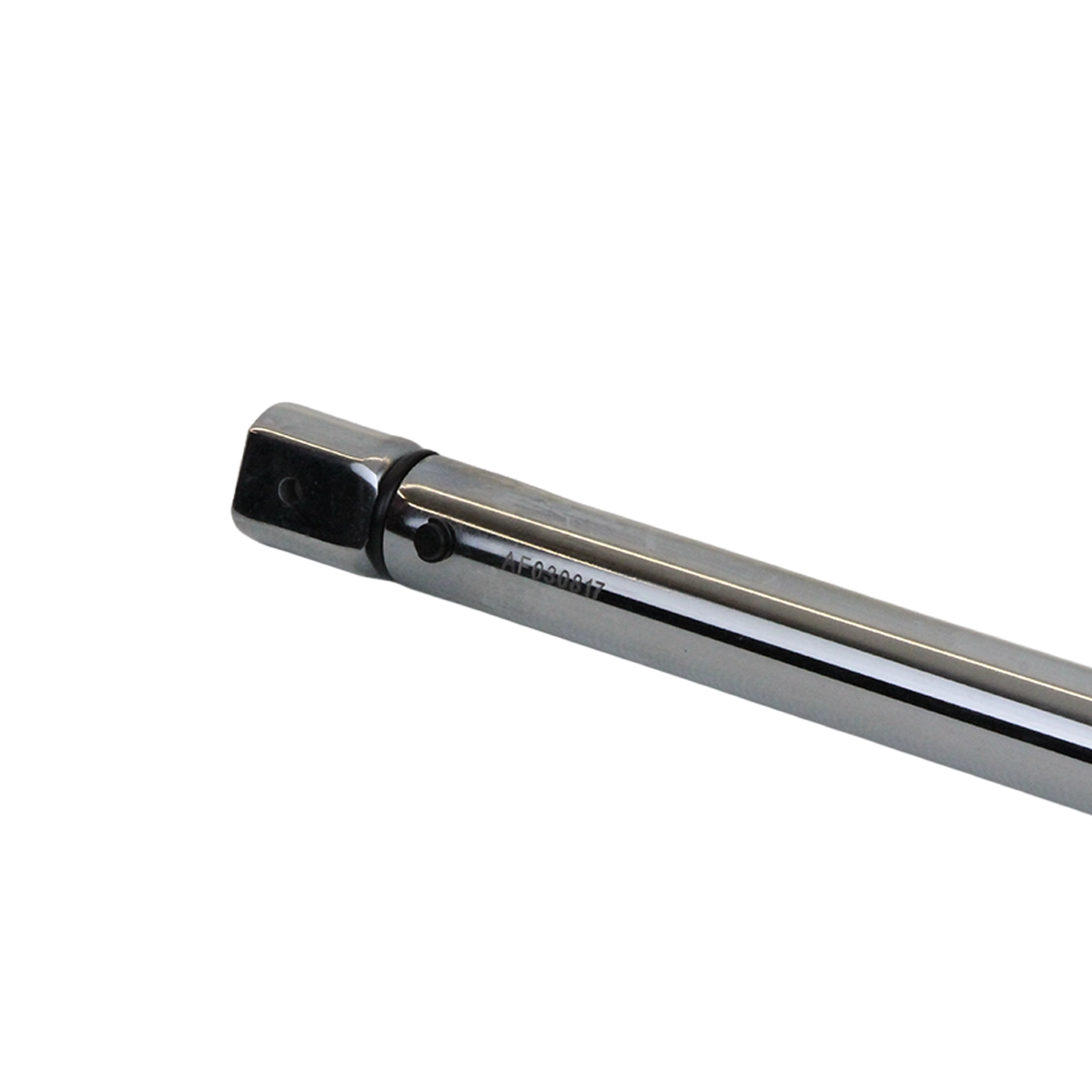

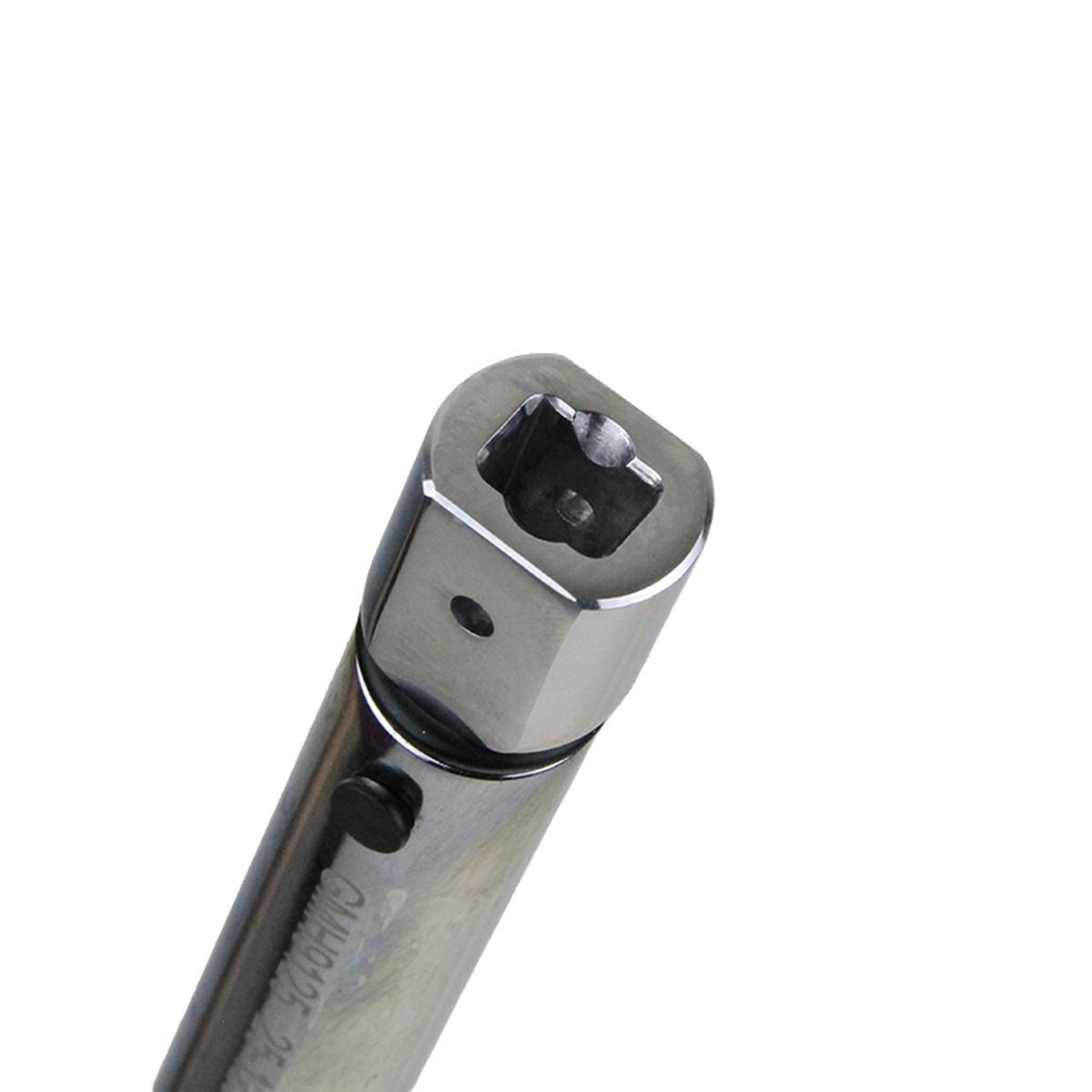

- قابلیت سریخور (Interchangeable): برخلاف ترکمترهای ثابت، شما میتوانید انواع سریهای تخت، چاکدار یا جغجغهای را به شفت این دستگاه متصل کنید.

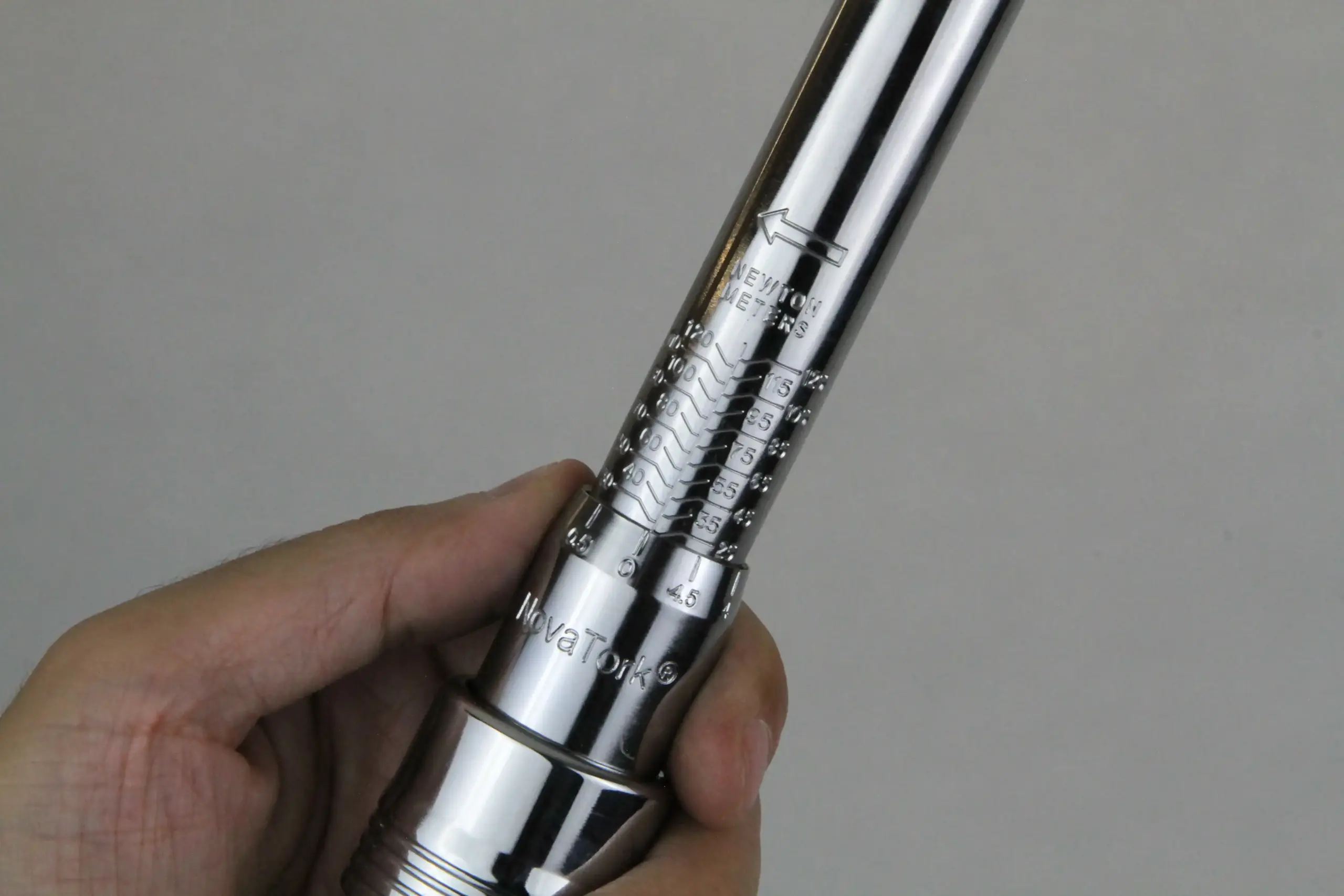

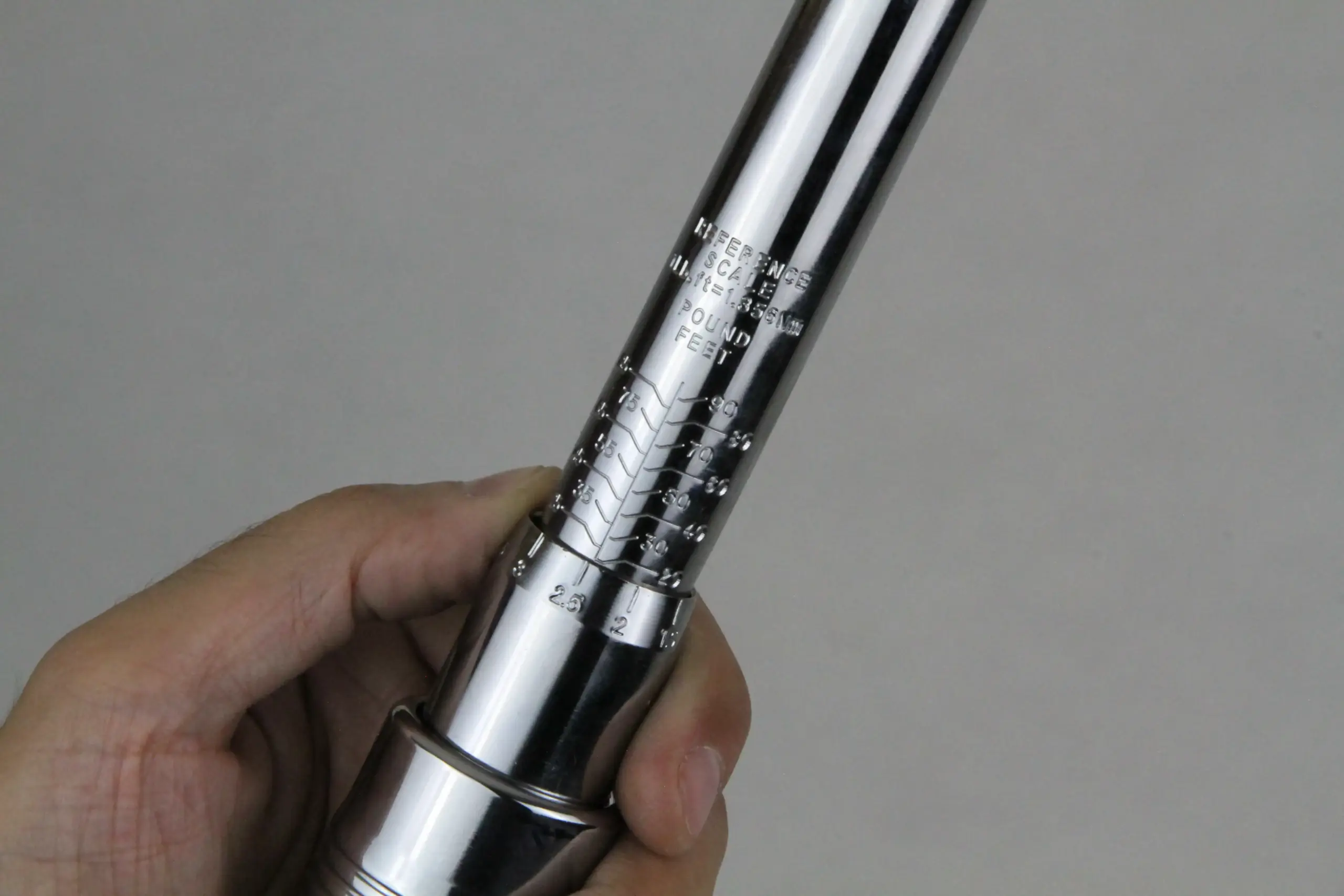

- نمایشگر پنجرهای (Window Scale): اعداد زیر یک محفظه شیشهای قرار دارند که از پاک شدن آنها در اثر تماس با گریس و روغن جلوگیری میکند.

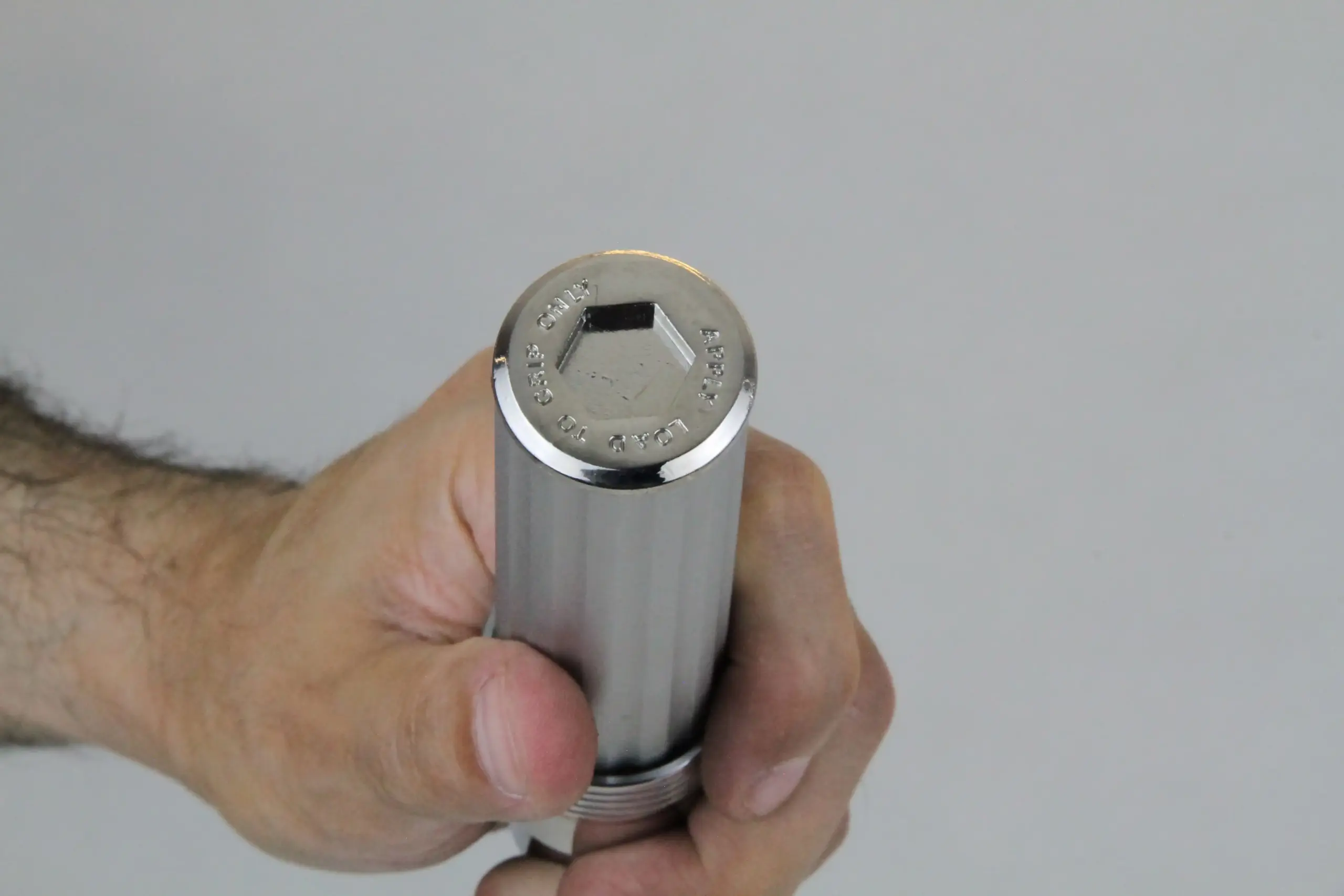

- قفل ایمنی: دکمه قفلکن در انتهای دسته، از تغییر ناخواسته گشتاور حین کار جلوگیری میکند.
نکات مهم نگهداری
- پس از اتمام کار، فنر دستگاه حتماً باید روی پایینترین عدد گشتاور تنظیم شود تا از کالیبره خارج نگردد.
- فاقد سیستم ثبت دیتا (Memory) برای انتقال به کامپیوتر است.
غولهای ۲۰۰۰ نیوتنمتری؛ انتخاب اول صنایع سنگین
یکی از شگفتانگیزترین محصولات در خانواده ترکمتر سری خور Novatork مدل GMH، مدل GMH272000 است. این غول مکانیکی طولی معادل ۱۲۴ سانتیمتر و وزنی برابر ۹ کیلوگرم دارد و میتواند تا ۲۰۰۰ نیوتنمتر نیرو را با خطای کمتر از ۳ درصد اعمال کند! این مدل که به یک شفت عظیم ۲۷ در ۳۶ میلیمتری مجهز است، در خطوط لوله پتروشیمی، بستن فلنجهای غولپیکر و مونتاژ قطعات توربینها بیرقیب عمل میکند.

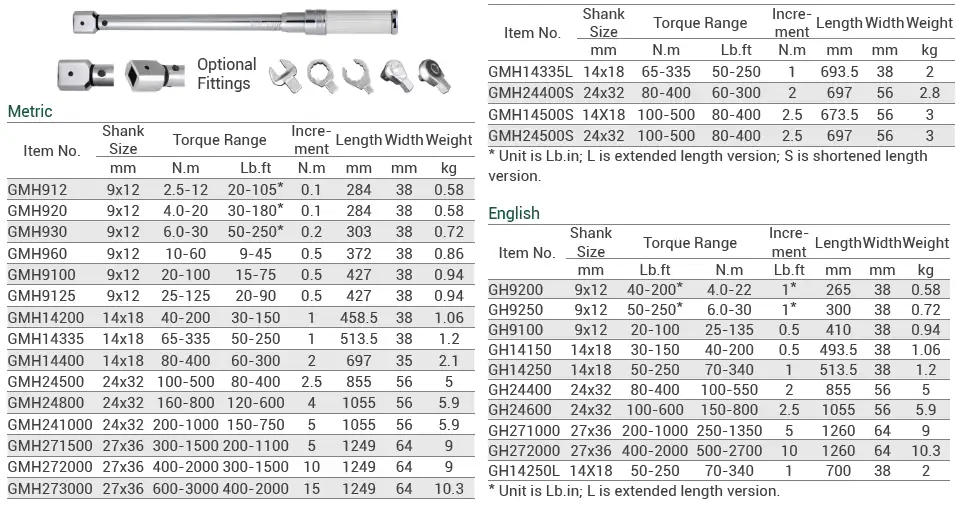

جدول مشخصات فنی و ابعاد کامل
نواترک این خانواده را در ۵ سایز کاملاً مهندسی شده تولید کرده است تا تمام نیازهای یک کارخانه، از ریزترین پیچها تا بزرگترین اتصالات را پوشش دهد:
| مدل قطعه | بازه گشتاور (N.m) | سایز شفت اتصالی | دقت تغییر (Increment) | طول کل دستگاه | عرض بدنه | وزن خالص |
|---|---|---|---|---|---|---|
| GMH9125 | 25 الی 125 نیوتنمتر | 9×12 میلیمتر | 0.5 N.m | 427 میلیمتر | 38 میلیمتر | 0.94 کیلوگرم |
| GMH14200 | 40 الی 200 نیوتنمتر | 14×18 میلیمتر | 1.0 N.m | 459 میلیمتر | 38 میلیمتر | 1.06 کیلوگرم |
| GMH14335 | 65 الی 335 نیوتنمتر | 14×18 میلیمتر | 1.0 N.m | 514 میلیمتر | 38 میلیمتر | 1.20 کیلوگرم |
| GMH24800 | 160 الی 800 نیوتنمتر | 24×32 میلیمتر | 4.0 N.m | 1055 میلیمتر | 56 میلیمتر | 5.90 کیلوگرم |
| GMH272000 | 400 الی 2000 نیوتنمتر | 27×36 میلیمتر | 10.0 N.m | 1249 میلیمتر | 64 میلیمتر | 9.00 کیلوگرم |
