مکانیزم عملکرد ترکمتر اسلیپر هرزگرد Novatork سری SL
در کارخانجات و خطوط مونتاژ انبوه، بزرگترین خطر این است که کارگر پس از شنیدن صدای تقه ترکمتر، باز هم به فشار دادن آچار ادامه دهد و پیچ را بیش از حد سفت کند (Over-Torque). این خطا میتواند باعث شکستن رزوه قطعات حساسی مانند بردهای الکترونیکی، قطعات پلاستیکی داشبورد یا پوسته موتور شود.
هنگام استفاده از ترکمتر اسلیپر هرزگرد Novatork سری SL، به محض رسیدن به عدد گشتاور، چرخدندههای داخلی دستگاه خلاص شده و روی هم میلغزند (Slip). در این حالت، شما صدای “کلیک” ناشی از رد کردن جغجغه را میشنوید و آچار در دست شما هرز میچرخد؛ در نتیجه حتی اگر بخواهید هم نمیتوانید نیروی بیشتری به پیچ وارد کنید!
تنظیم گشتاور مخفی (Preset) و آچار مخصوص
یکی از دلایل محبوبیت ترکمتر اسلیپر هرزگرد Novatork سری SL در میان مدیران کنترل کیفیت، طراحی پیشتنظیم (Preset) آن است. روی بدنه این دستگاه هیچگونه نمایشگر یا درجهبندی برای تغییر گشتاور وجود ندارد. این امر باعث میشود اپراتور و کارگر خط تولید نتوانند گشتاور را خودسرانه دستکاری کنند.
مدیر QC برای تنظیم این دستگاه باید از یک “آچار تنظیم اختصاصی” (Adjusting Tool) استفاده کند. با وارد کردن این ابزار در انتهای دسته و قرار دادن ترکمتر روی یک دستگاه کالیبراتور دیجیتال (تستر)، گشتاور روی عدد دلخواه تنظیم شده و سپس ابزار در اختیار اپراتور قرار میگیرد. (توجه: آچار تنظیم مخصوص باید به صورت جداگانه تهیه شود).

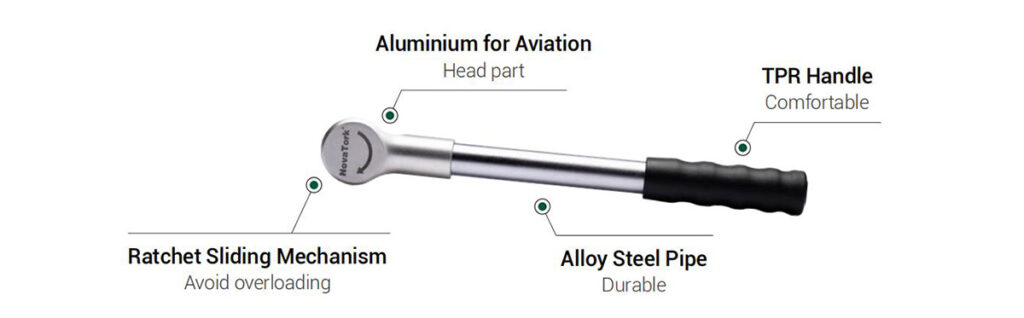

متریال بدنه و طراحی ارگونومیک کارگاهی
بدنه این دستگاه ترکیبی از تکنولوژی هوایی و صنعتی است. هد جغجغه از “آلومینیوم گرید هوایی” (Aviation Aluminum) ساخته شده تا وزن قسمت جلویی آچار به شدت کاهش یابد، در حالی که لوله اصلی از “فولاد آلیاژی سختکاری شده” است تا در برابر خمیدگی مقاوم باشد. همچنین دسته ابزار با روکش لاستیکی TPR پوشانده شده است تا در شیفتهای کاری طولانی، دست اپراتور دچار تاول و خستگی نشود.

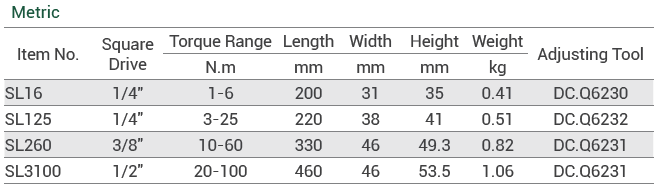

جدول مشخصات فنی درایوهای ۱/۴ و ۱/۲ اینچ
در جدول زیر مشخصات ابعادی دو مدل پرفروش از ترکمتر اسلیپر هرزگرد Novatork سری SL گردآوری شده است. مدل SL125 برای کارهای ظریف (تا ۲۵ نیوتن) و مدل SL3100 برای خطوط مونتاژ سنگینتر (تا ۱۰۰ نیوتن) طراحی شدهاند. خطای مجاز این مکانیزمهای هرزگرد ±6% میباشد.
| مشخصه مهندسی | مدل SL125 (درایو 1/4) | مدل SL3100 (درایو 1/2) |
|---|---|---|
| نوع درایو و هد خروجی | 1/4 اینچ مربعی (جغجغهای) | 1/2 اینچ مربعی (جغجغهای) |
| بازه تنظیم گشتاور (N.m) | 3 الی 25 نیوتنمتر | 20 الی 100 نیوتنمتر |
| کد آچار تنظیم (سفارش مجزا) | DC.Q6232 | DC.Q6231 |
| طول کل دستگاه | 220 میلیمتر | 460 میلیمتر |
| عرض هد دستگاه | 38 میلیمتر | 46 میلیمتر |
| ارتفاع هد دستگاه | 41 میلیمتر | 53.5 میلیمتر |
| وزن خالص ابزار | 0.51 کیلوگرم | 1.06 کیلوگرم |
