پرس دقیق پینهای D-Sub و سرسیمهای مینیاتوری

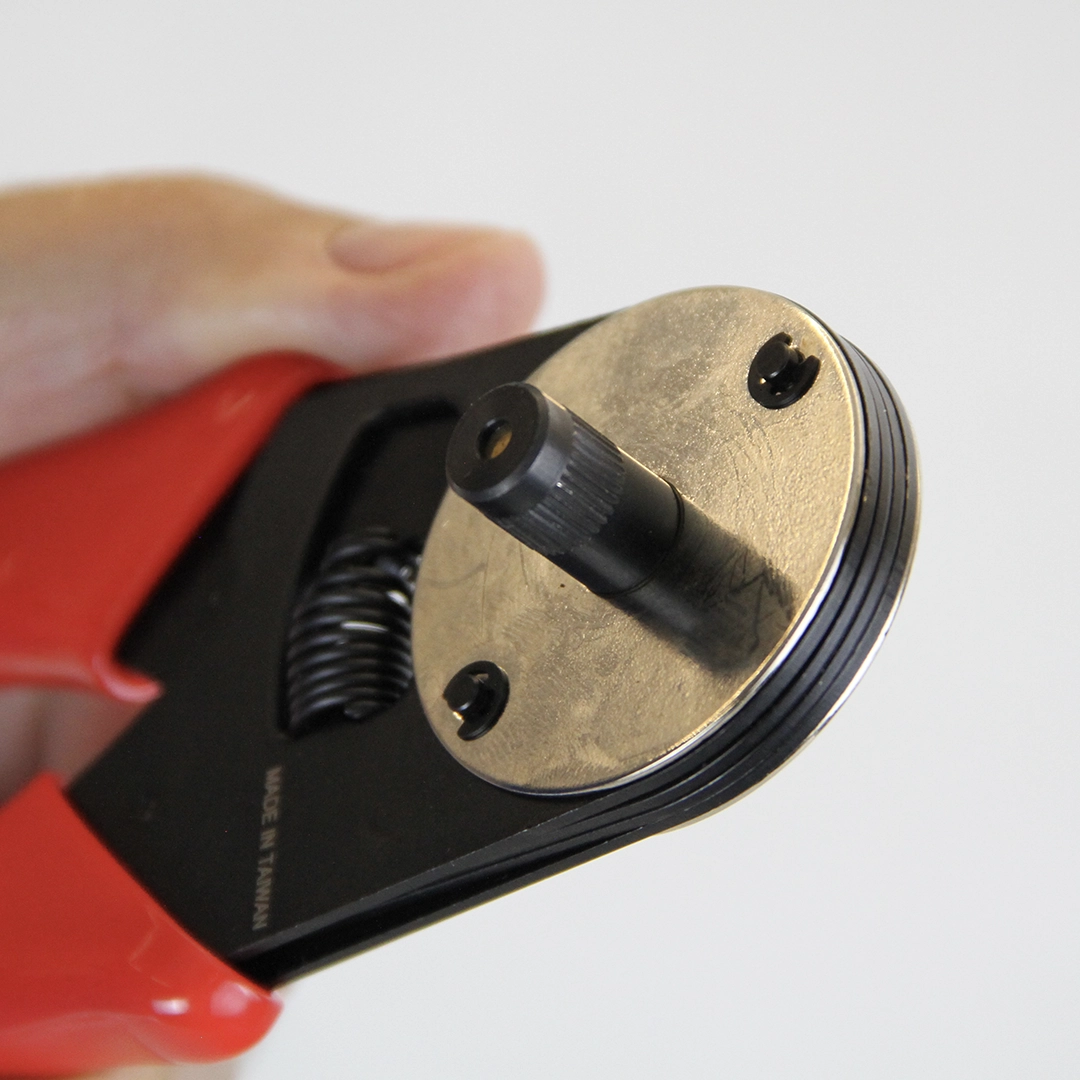

در پروژههای مونتاژ بردهای الکترونیکی، کابلهای دیتای صنعتی، پورتهای سریال (RS-232) و کانکتورهای D-Subminiature، عدم پرس صحیح پینها باعث قطعی سیگنال و خرابی ارتباطات داده میشود. خرید انبر وایرشو OPT سری LY به دلیل بهرهمندی از فکهای سختکاریشده با شیارهای میکرو، پینها و سرسیمهای بدون عایق ظریف را با بالاترین دقت و بدون دفرمه کردن زبانه قفلشونده پرس میکند.

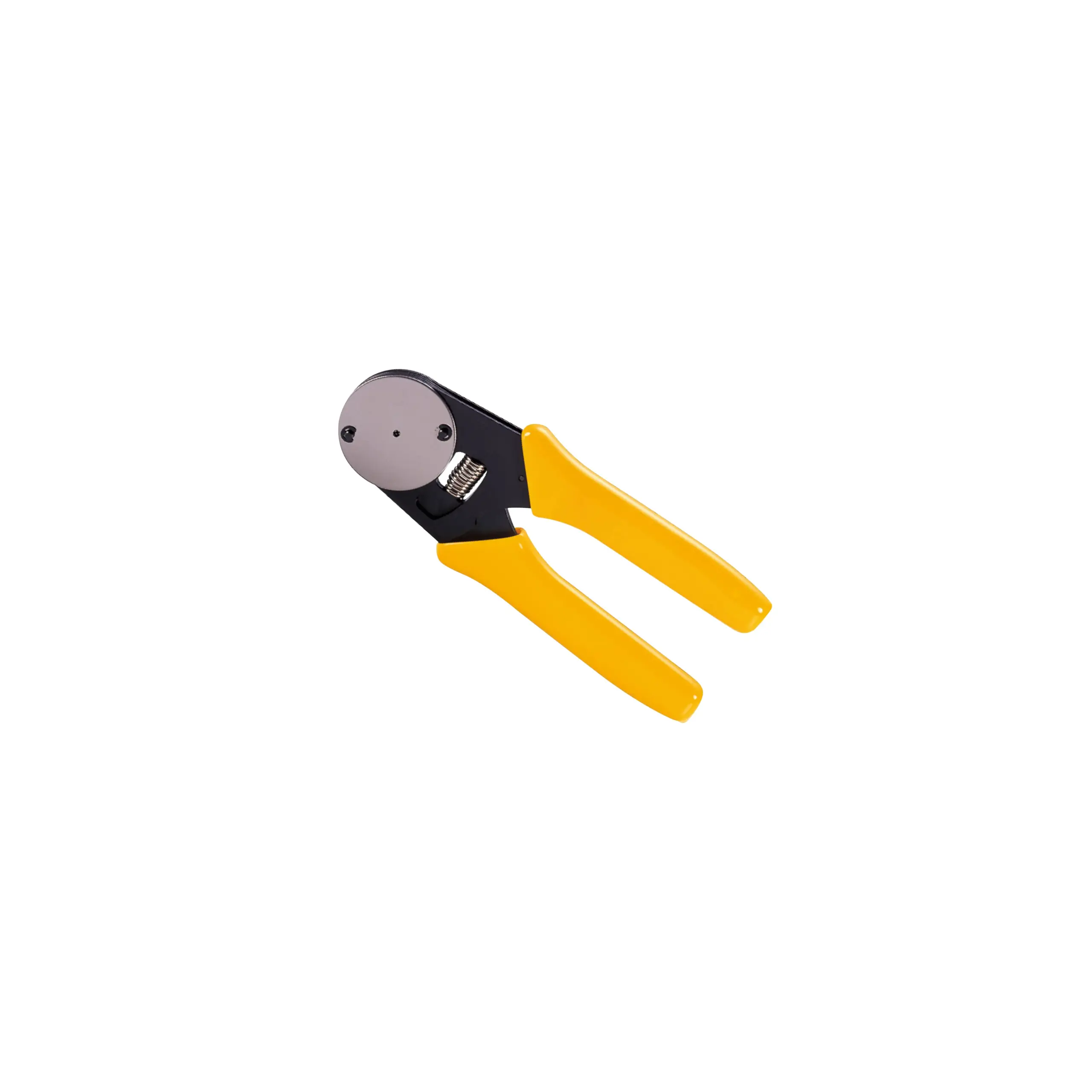

راهنمای انتخاب بین دو مدل LY-145 و LY-146
این سری کاربردی در دو نسخه با گسترههای سایزی مختلف برای رفع نیازهای مونتاژ دقیق عرضه شده است:
مدل LY-145 (پینهای فوقظریف): مناسب برای سیمها و پینهای میکرو در بازه ۰.۱۴ تا ۰.۵ میلیمتر مربع (AWG 20-25).
مدل LY-146 (پینها و سرسیمهای متوسط): مناسب برای سیمهای با سطح مقطع ۰.۵ تا ۴ میلیمتر مربع (AWG 12-20).
*نکته: در صورتی که نیاز به پرس وایرشوهای چهارگوش تابلویی دارید، مدلهای DL-10A و DL-16A پیشنهاد میشوند.
طراحی ارگونومیک ۱۶۵ میلیمتری و وزن سبک ۲۶۰ گرمی

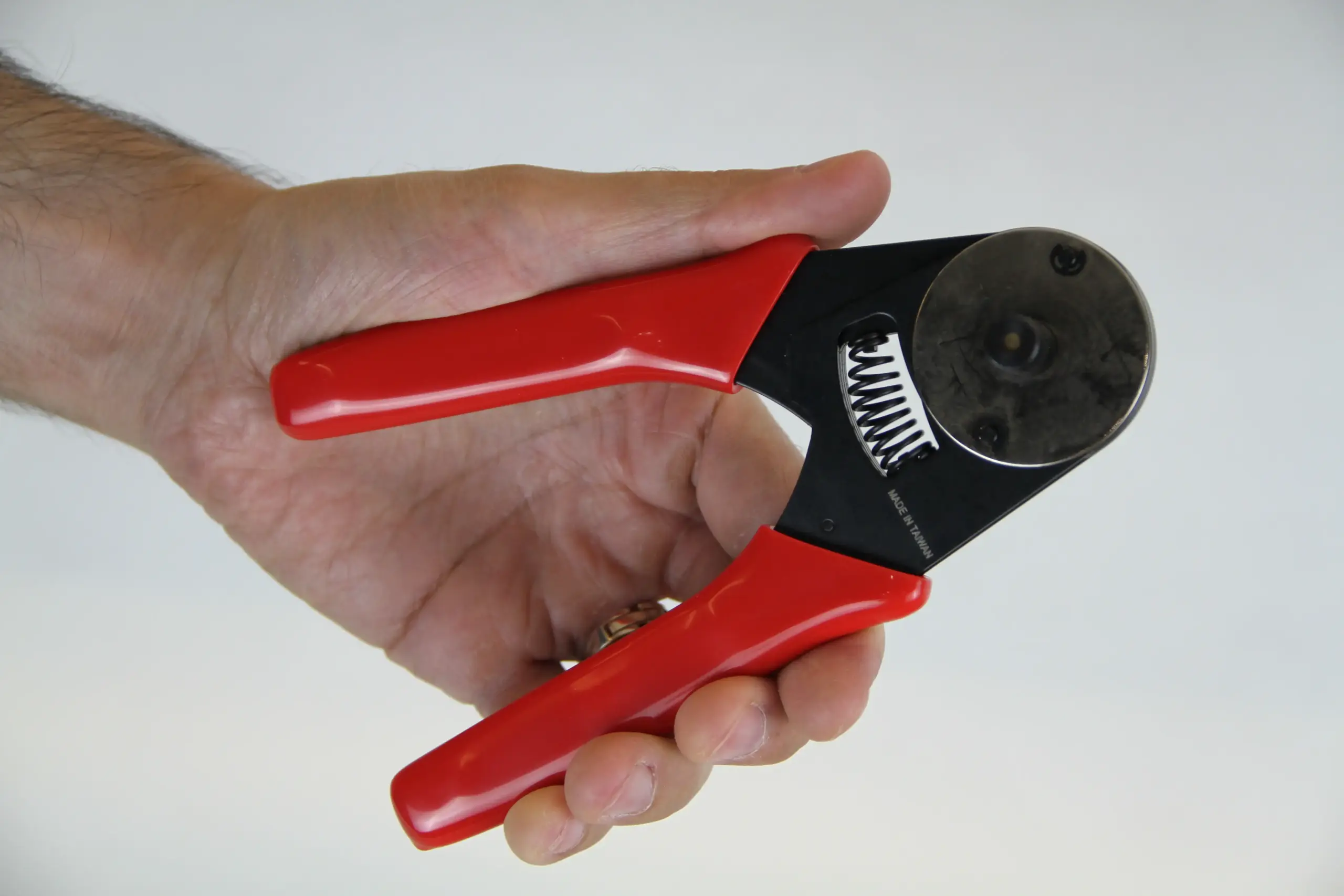

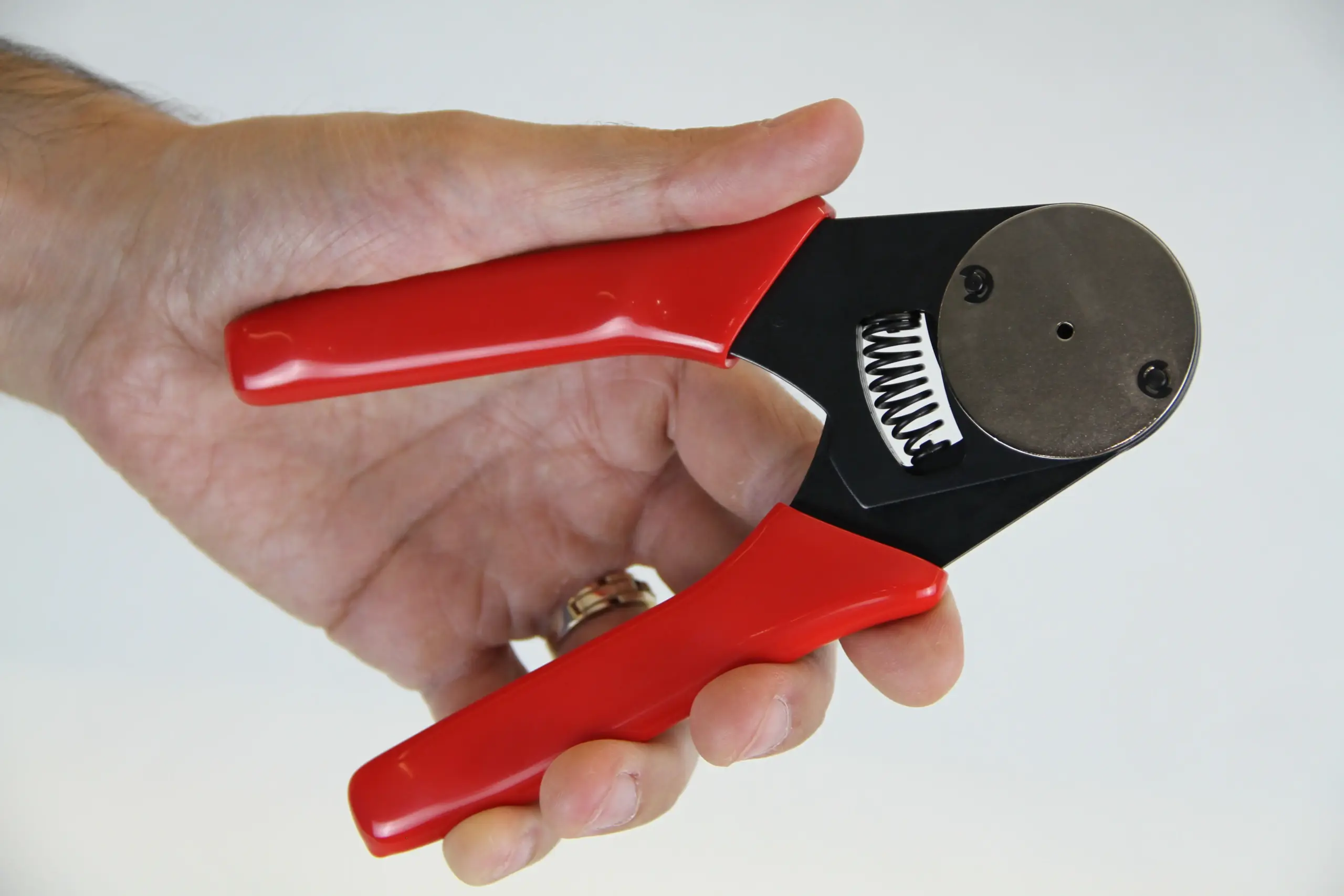

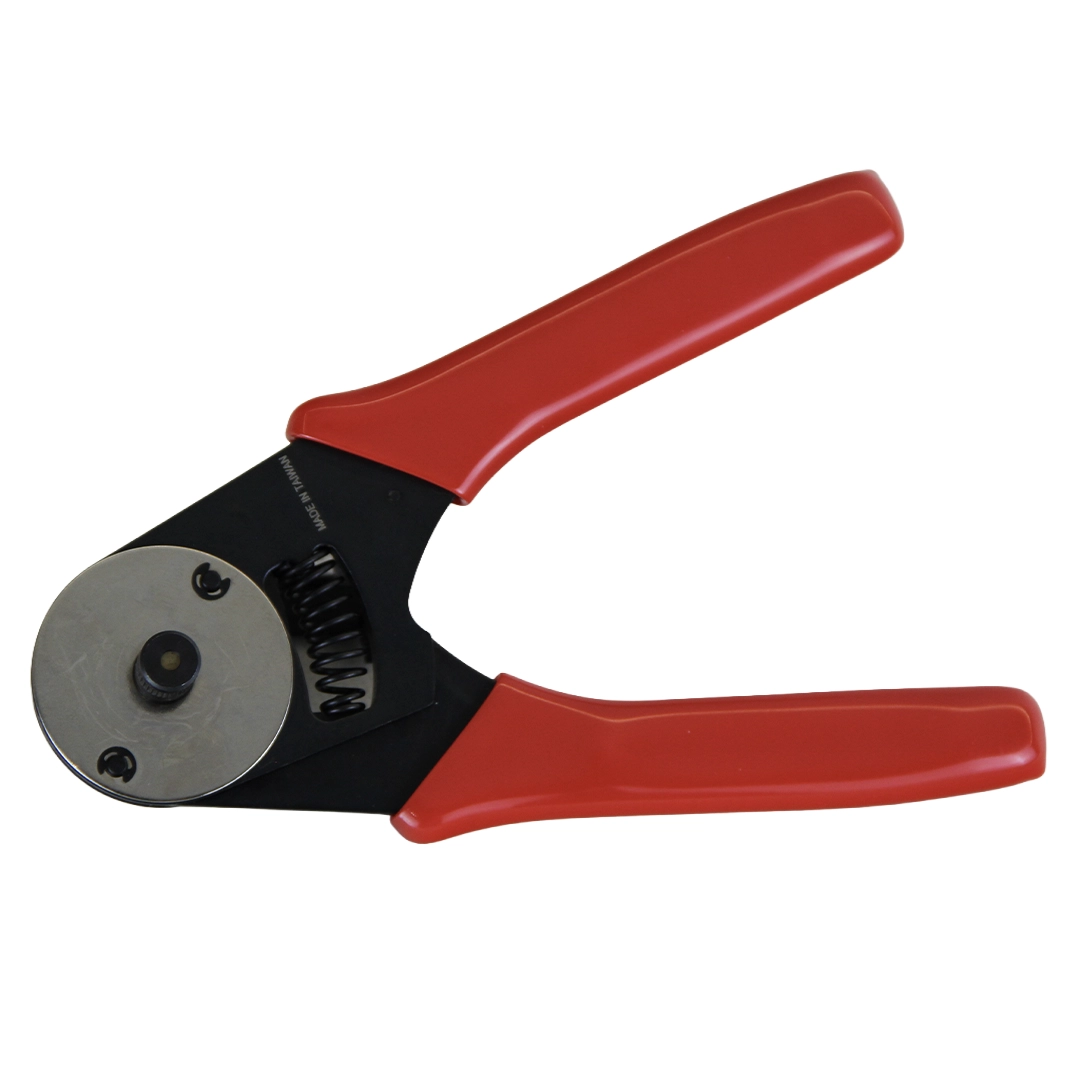

استفاده از این انبر وایرشو OPT با داشتن طول ۱۶۵ میلیمتری (۶.۵ اینچ) و وزن بسیار کم ۲۶۰ گرمی، مانع از خستگی مچ دست تکنسین در خطوط مونتاژ و تولید پیوسته میشود. بدنه فولادی فورجشده ساخت تایوان استحکام فوقالعادهای در برابر خمش دارد و روکش نرم دستهها چسبندگی ایدهآلی برای کنترل ظریفترین حرکات پرس فراهم میآورد.
مزایای اصلی ابزار
- طراحی تخصصی برای پرس پینهای کانکتورهای مخابراتی D-Sub
- عرضه در دو گستره سایزی متنوع از ۰.۱۴ تا ۴ میلیمتر مربع
- وزن بسیار سبک (۲۶۰ گرم) و ابعاد کامپکت ۱۶.۵ سانتیمتری
- قالبهای فولادی سختکاریشده با طول عمر و دوام بالا
محدودیتها
- مکانیزم عملکرد دستی و فاقد ضامن جغجغهای است
جدول مشخصات فنی و ابعاد ابزار
| مدل ابزار | محدوده مقطع سیم (DIN) | استاندارد سیم (AWG) | کاربرد تخصصی | وزن خالص | طول کل |
|---|---|---|---|---|---|
| LY-145 | ۰.۱۴ تا ۰.۵ میلیمتر مربع | AWG 20-25 | پینهای D-Sub فوقظریف | ۲۶۰ گرم | ۱۶۵ میلیمتر |
| LY-146 | ۰.۵ تا ۴ میلیمتر مربع | AWG 12-20 | پینها و سرسیمهای عمومی | ۲۶۰ گرم | ۱۶۵ میلیمتر |
درباره کیفیت جهانی OPT
برند انبر وایرشو OPT در تایوان از سازندگان صاحبنام ابزارهای دقیق الکترونیک، مخابرات و انتقال داده به شمار میرود. دقت میکرومتری در ماشینکاری فکها و کیفیت برتر متریال، عملکرد بینقص این ابزارها را در کاربریهای صنعتی تضمین مینماید.
