بالاترین سطح دقت در کانکتورهای مینیاتوری

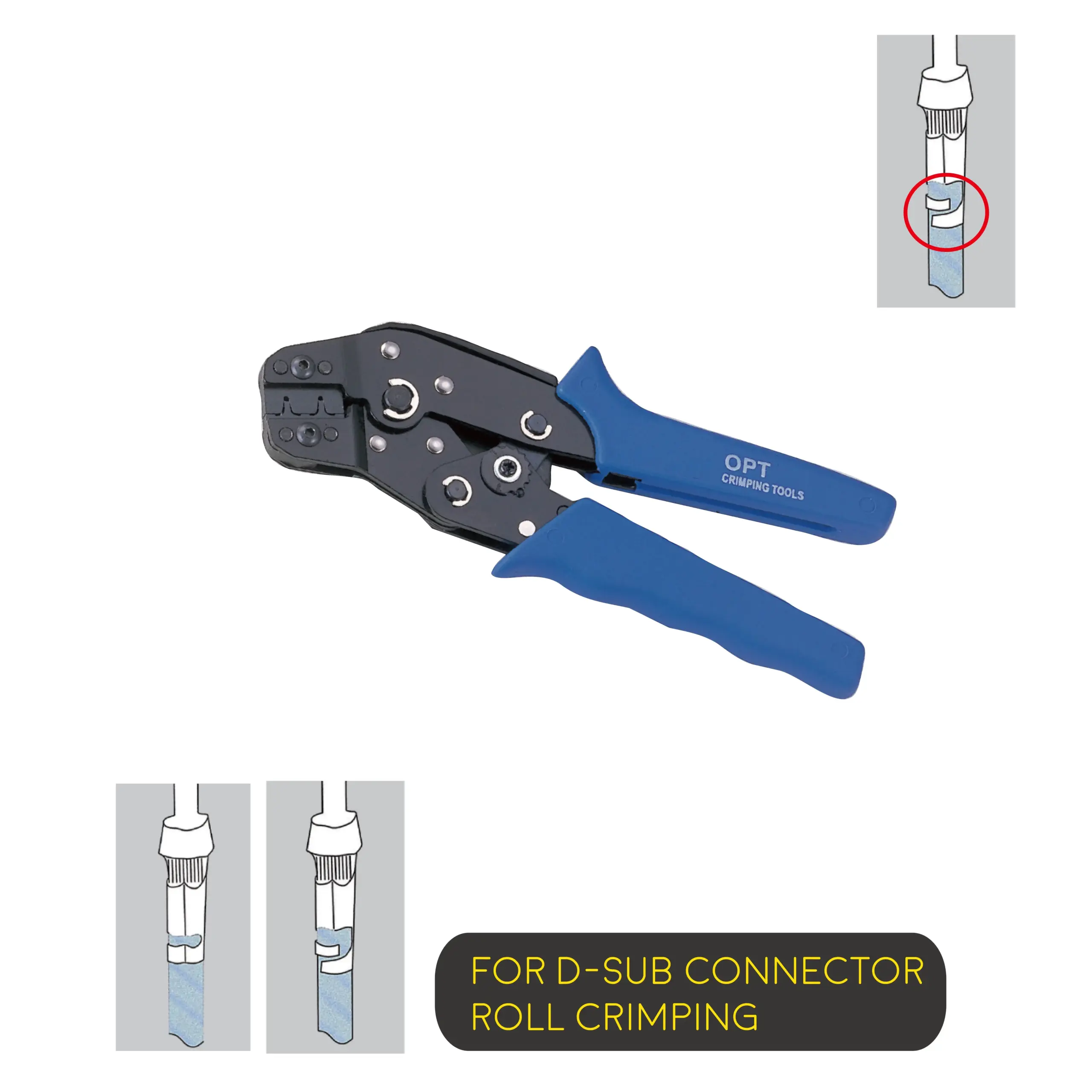

در مدارهای الکترونیکی پیشرفته، بردهای سرور و تجهیزات حساس مخابراتی، کانکتورهای D-Sub و پینهای مینیاتوری نیاز به پرسی با تلورانس نزدیک به صفر دارند. این انبر پرس سرسیم OPT با استفاده از پیشرفتهترین ماشینکاریهای CNC طراحی شده است تا پینهای بسیار ظریف را بدون کوچکترین آسیب به رشتههای نازک سیم (سایز ۰.۰۸ میلیمتر)، به صورت رولشده (Roll Crimping) متراکم کند. این دقت بالا مانع از ایجاد نویز و مقاومت الکتریکی در مسیر انتقال دادهها میشود.
تفاوت و مقایسه مدل SN-01BM2 با B و BM
سری انبرهای دستهآبی مینیاتوری او پی تی، همگی دارای طول ۱۹۰ میلیمتر، وزن ۳۵۰ گرم و مکانیزم جغجغهای هستند. با این حال، تفاوت اصلی آنها در میزان دقت ماشینکاری فکهاست. در مقایسه با سایر مدلها، این انبر پرس سرسیم OPT (نسخه BM2) بالاترین گرید دقت را برای حساسترین پروژههای الکترونیکی ارائه میدهد.
مدل SN-01B: نسخه پایه و استاندارد برای کانکتورهای عمومی D-Sub.
مدل SN-01BM: نسخه دقیقتر برای پینهای مخابراتی و ترمینالهای XH.
مدل SN-01BM2 (همین صفحه): نسخه فوقدقیق (Precise machining) با تلورانس صفر، ایدهآل برای پینهای مینیاتوری حساس و کانکتورهای سرور.
مزایای اصلی ابزار
- بالاترین گرید ماشینکاری فکها جهت تلورانس صفر
- طراحی جمعوجور ۷.۵ اینچی با وزن بسیار سبک
- مجهز به مکانیزم جغجغهای (Ratchet) برای پرس یکنواخت
- ایجاد فرم رولشده بدون قطعی رشتههای سیم نازک
محدودیتها
- تنها برای سیمهای نازکتر از ۰.۵ میلیمتر مربع طراحی شده است
جدول مشخصات فنی ابزار مینیاتوری
| مدل ابزار | سطح ماشینکاری | استاندارد DIN | استاندارد AWG | وزن خالص | طول کل |
|---|---|---|---|---|---|
| SN-01BM2 | Ultra-Precise machining | 0.08-0.5mm2 | 28-20 | 0.35kg | 190mm (7.5 inch) |

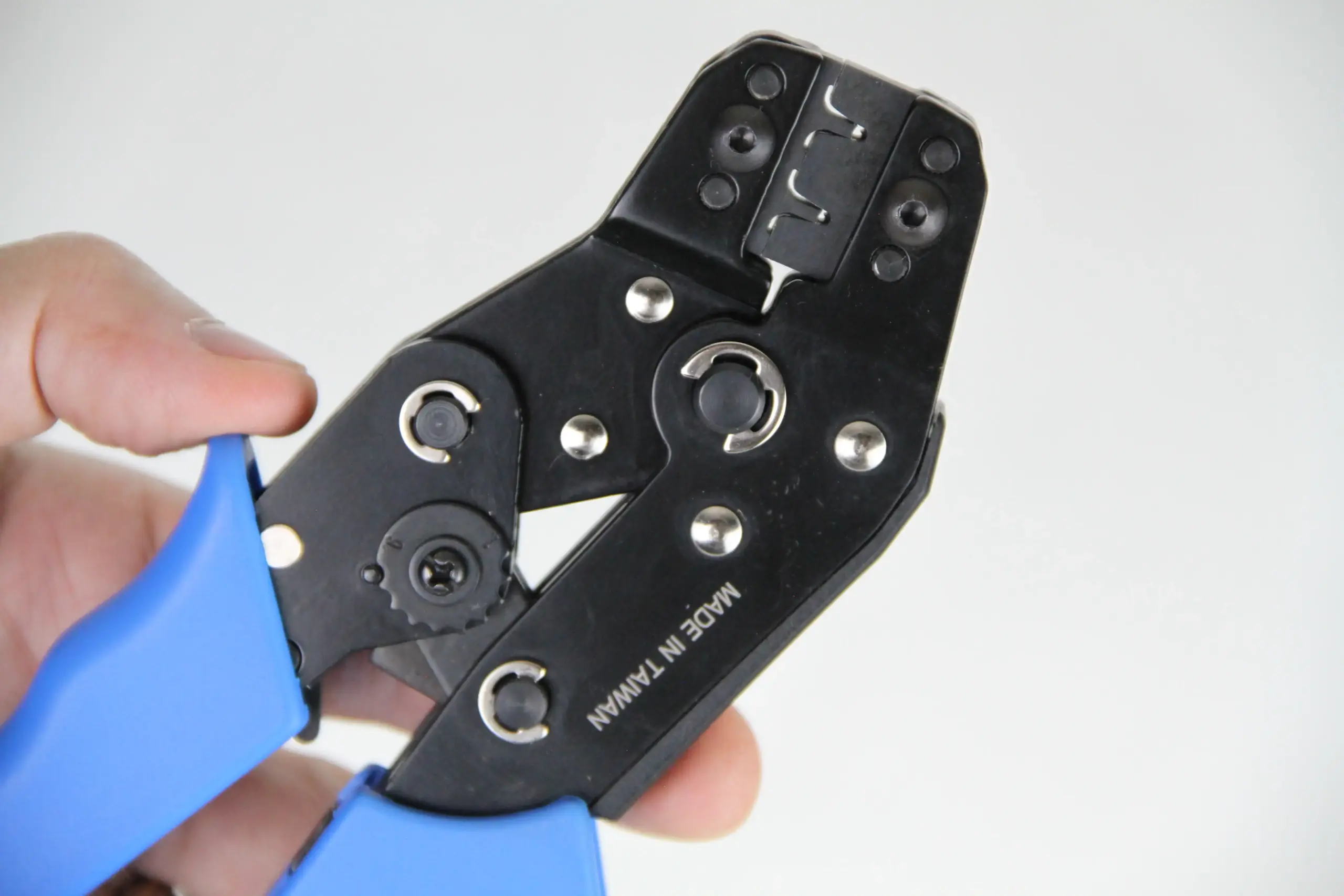

بررسی کیفیت ماشینکاری OPT
شرکت تایوانی OPT با تمرکز بر نیازهای صنایع دقیق، از آلیاژهای ویژه و دستگاههای تراش کامپیوتری پیشرفته برای تولید فکهای این سری استفاده کرده است. این تکنولوژی باعث میشود قالبها حتی پس از هزاران سیکل پرس، دچار افت کیفیت و تغییر سایز نشوند.
