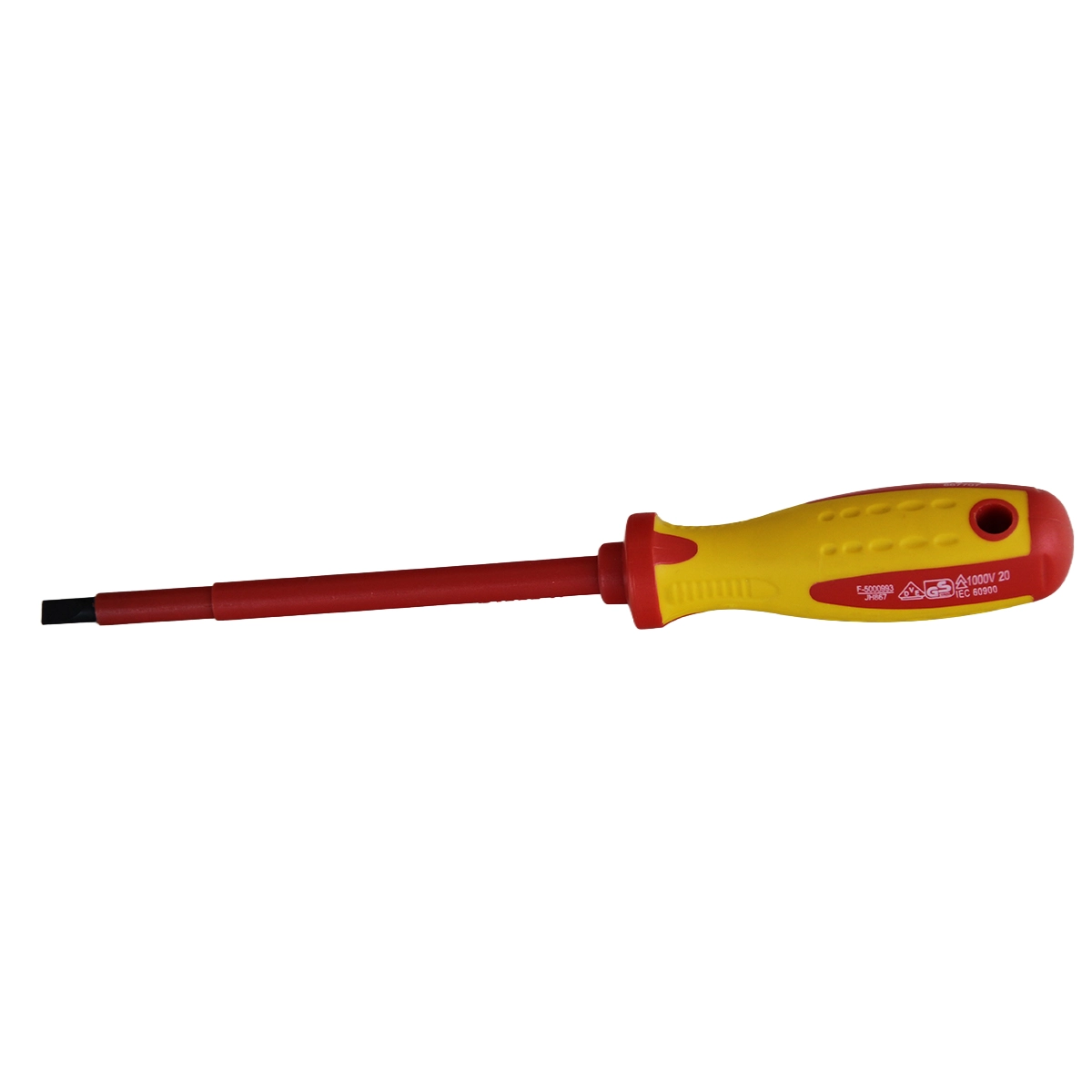

عایق ۱۰۰۰ ولت – سری 6.5x150mmپیچ‌گوشتی دوسو عایق ۶.۵ میلی‌متر به زبان ساده چیست؟
در تابلوهای توزیع برق اصلی، کلیدهای اتوماتیک کامپکت (MCCB) و کنتاکتورهای سنگین، پیچ‌های دوسوی نسبتاً درشت و عمیقی تعبیه شده‌اند که فشار زیادی را تحمل می‌کنند. کار کردن روی این پیچ‌ها با پیچ‌گوشتی‌های معمولی فلزی، به دلیل جریان آمپر بالا و خطر آرک فلش، فوق‌العاده خطرناک است؛ زیرا یک لغزش دست می‌تواند فاجعه‌آفرین باشد. ابزار پیچ گوشتی دوسو عایق دار OPT SW-867707 به عنوان یک محافظ قدرتمند عمل می‌کند؛ سرتاسر شفت فولادی آن به جز نوک تخت، درون یک زره پلیمری ضدبرق پوشانده شده که تا ۱۰۰۰ ولت جریان متناوب عایق کامل است. برای تجسم این قدرت، برق شهری خانگی ۲۲۰ ولت است؛ یعنی این ابزار بیش از ۴.۵ برابر برق خانگی را سد می‌کند تا سلامت تکنسین حفظ شود.
علاوه بر این، طول میله این ابزار ۱۵ سانتی‌متر (150 میلی‌متر) است؛ به این معنی که اگر پیچی در انتهای یک داکت باریک، پشت کابل‌های قطور یا در عمق محفظه تابلوی برق قرار داشته باشد، بدون تماس دست یا دسته با بخش‌های برق‌دار کناری، به راحتی به آن دسترسی خواهید داشت.
بررسی تخصصی عایق ۱۰۰۰ ولت، طول بلند ۱۵۰ میلی‌متر و ابعاد 1.2×6.5mm
در ساخت شفت مدل پیچ گوشتی دوسو عایق دار OPT SW-867707 از فولاد آلیاژی ویژه سخت‌کاری‌شده با قطر ۶.۵ میلی‌متر استفاده شده است. از آنجا که طول میله به ۱۵۰ میلی‌متر می‌رسد، ضخامت ۶.۵ میلی‌متری شفت مانع از کمانش یا تاب برداشتن ابزار تحت گشتاورهای چرخشی سنگین دست می‌شود. لبه تخت دوسو با دقت تراشکاری بالا و سنگ‌زنی میلی‌متری تولید شده تا بیشترین سطح درگیری را با دیواره‌های پیچ ایجاد کرده و از رد کردن یا هرز شدن گل پیچ جلوگیری نماید.

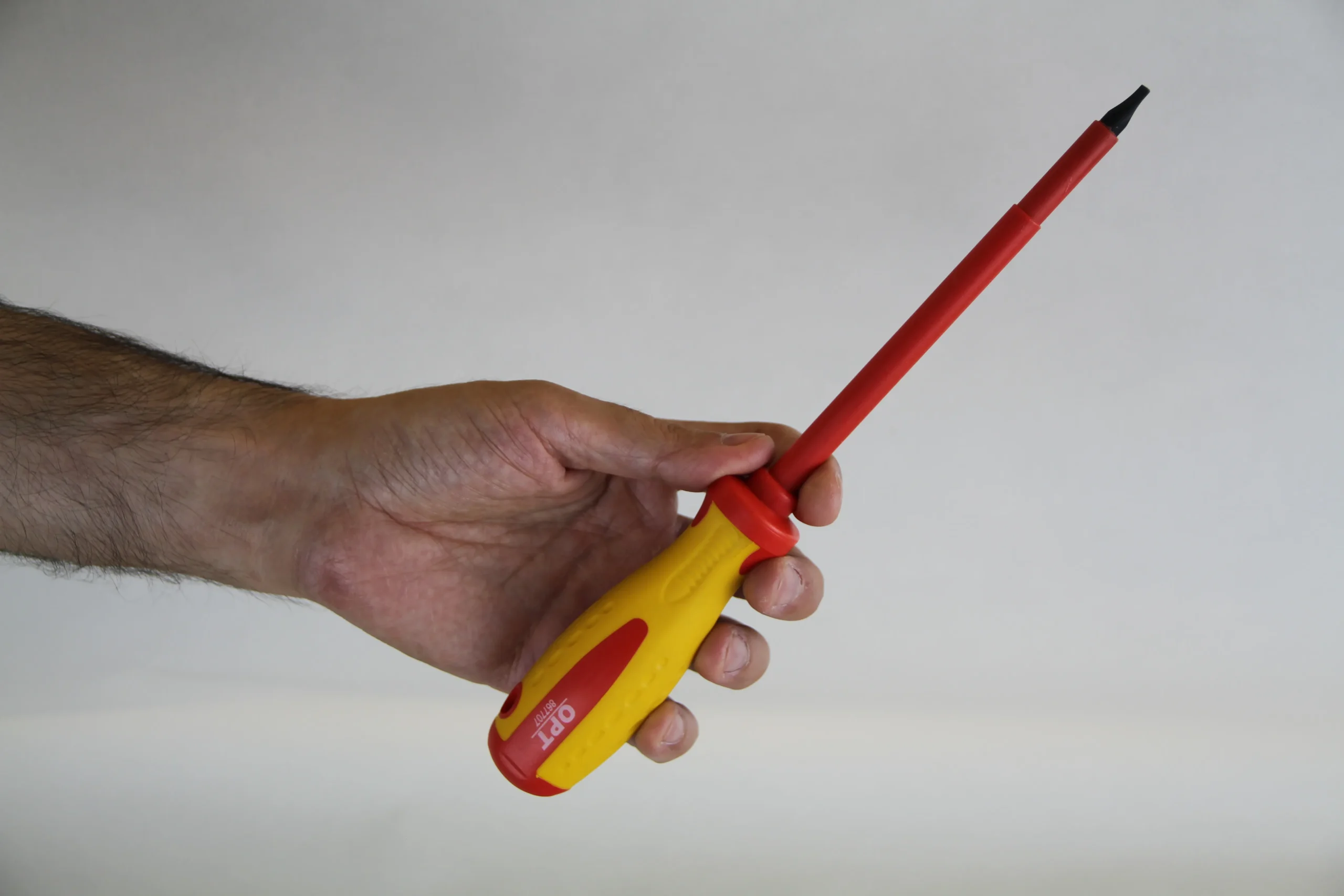

دسته ابزار با طول ۱۱۳ میلی‌متر و پهنای ۳۵ میلی‌متر (D) متناسب با آناتومی کف دست طراحی شده است. این فرم ارگونومیک به کاربر اجازه می‌دهد با کمترین فشار به مچ دست، نیروی پیچش بالایی اعمال کند. لبه محافظ برجسته در محل اتصال دسته به میله، سدی ایمن برای پیشگیری از لغزش تصادفی انگشتان به سمت بخش فلزی است. روکش قرمز رنگ عایق نیز طبق الزامات استاندارد بین‌المللی IEC 60900 و گواهی VDE در برابر سایش، حرارت و روغن‌های صنعتی کاملاً مقاوم است.
جدول مشخصات فنی ابزار
| مشخصه فنی | مقادیر و توضیحات کاربری |
|---|---|
| عنوان و کد کالا | OPT SW-867707 (اورجینال ساخت تایوان) |
| نوع نوک ابزار | دوسو تخت عایق‌دار بلند (Insulated Slotted Long) |
| ابعاد اسمی سری | ضخامت ۱.۲ میلی‌متر در پهنای ۶.۵ میلی‌متر (1.2*6.5mm) |
| طول میله کاری (L1) | ۱۵۰ میلی‌متر (150mm – دسترسی فوق‌العاده در عمق تابلوها) |
| طول دسته ابزار (L2) | ۱۱۳ میلی‌متر (113mm – طراحی ارگونومیک تسلط کامل) |
| طول کل ابزار (L) | ۲۶۳ میلی‌متر (263mm) |
| قطر شفت فلزی | ۶.۵ میلی‌متر (Dia. 6.5mm فولاد سخت‌کاری‌شده پرقدرت) |
| عرض پهنای دسته (D) | ۳۵ میلی‌متر (انتقال گشتاور بالا بدون خستگی مچ) |
| میزان تحمل ولتاژ | ۱۰۰۰ ولت متناوب (1000V AC / استاندارد VDE و IEC 60900) |
| وزن ابزار (کاتالوگ) | ۱.۲۵ کیلوگرم (ثبت کاتالوگی مدل) |
| کاربری تخصصی | تابلوسازی برق، خطوط انتقال نیرو، مونتاژ کلیدهای اتوماتیک و شینه‌کشی |
مزایا و نکات کلیدی نگهداری
نقاط قوت و مزایای برجسته
- عایق معتبر ۱۰۰۰ ولت جهت حفظ جان تکنسین در خطوط برق‌دار و فشار قوی
- میله بلند ۱۵ سانتی‌متری برای دسترسی آسان به پیچ‌های عمیق درون تابلوها
- شفت مستحکم ۶.۵ میلی‌متری با سختی بالا و مقاومت پیچشی فوق‌العاده
- دسته ارگونومیک ۳۵ میلی‌متری با لبه محافظ مانع لغزش دست به سمت تیغه
نکات ایمنی و مراقبت
- برای پیچ‌های ظریف با شیار باریک‌تر از ۶.۵ میلی‌متر استفاده نشود
- پیش از هر بار کار در محیط‌های برق‌دار، سلامت ظاهری روکش عایق را بررسی نمایید
دسترسی به کاتالوگ و ابزارهای مرتبط
شرکت صنعت پرداز سپهر واردکننده مستقیم انواع تجهیزات تخصصی صنعتی و ابزارهای دستی در ایران است. جهت بررسی کاتالوگ مرجع، مقایسه قیمت‌ها یا تکمیل جعبه‌ابزار خود از پیوندهای زیر استفاده نمایید:
