سری ترکمتر رینگی Novatork شفت 9×12

شناسه محصول: نامعلوم دسته: ابزار آلات گشتاور سنج, سری ترکمتر | تبدیل و اتصالات ترکمتر برچسب: Novatork, QH, اتصالات ترکمتر, سری ترکمتر, سری رینگی, شفت 9x12, نواترک برند: نواترک (novatork)

0

(بدون دیدگاه)

ویژگی‌های محصول (مختصر و مفید)

مجموعه سری ترکمتر رینگی Novatork شفت 9×12 بالاترین سطح ایمنی و دقت را در اعمال گشتاور صنعتی فراهم می‌کند. این خانواده از اتصالات رینگی (Ring Head) که به صورت کامل دور مهره قفل می‌شوند، روی تمامی آچارهای ترکمتر با سایز ورودی مستطیلی 9 در 12 میلی‌متر قابل نصب هستند. این محصول در 12 سایز پرکاربرد کارگاهی از دهانه 10 میلی‌متر تا سایز 22 میلی‌متری عرضه شده و از فولاد سخت‌کاری‌شده ضد سایش تولید شده است.

امکان ارسال با پست و باربری و تیپاکس

نازل‌ترین قیمت با بالاترین کیفیت

فروش مستقیم و بدون واسطه

ارائه فاکتور رسمی در صورت نیاز

Price range: ۲.۴۸۰.۰۰۰ تومان through ۲.۶۴۰.۰۰۰ تومان

سایز دهانه آچار

صاف

نحوه خرید و ارسال کالا

می توانید محصول را به سبد خرید اضافه کنید.

لینک این محصول را به واتساپ مجموعه ارسال کنید.

مشاوره تخصصی رایگان به صورت حضوری و تلفنی.

ارسال سریع و امن

ارسال به سراسر ایران در کوتاه‌ترین زمان

خرید مطمئن و آنلاین

پرداخت امن و امکان پیگیری سفارش لحظه‌ای

تخفیف ویژه همکاری

قیمت همکاری برای نمایندگان و فروش عمده

صدور فاکتور رسمی شرکتی

مناسب شرکت‌ها، کارگاه‌ها و ارگان‌ها

فهرست مطالب و دسترسی سریعزمان مطالعه: ۴ دقیقه | آخرین ویرایش: خرداد ۱۴۰۵

چرا به سری رینگی نیاز داریم؟
بررسی سایزها و مشخصات فنی
تضمین کیفیت برند نواترک
سوالات متداول

مزیت استفاده از سری ترکمتر رینگی Novatork شفت 9×12 چیست؟

اگر بخواهیم به زبان بسیار ساده توضیح دهیم، تفاوت اصلی آچارهای تخت با آچارهای رینگی (حلقه‌ای) در میزان درگیر شدن آن‌ها با مهره است. آچار تخت فقط با دو طرف مهره تماس دارد، اما آچار رینگی مثل یک حلقه کامل، دورتادور مهره را در آغوش می‌گیرد. در اتصالات حساس صنعتی، وقتی می‌خواهید نیروی زیادی (گشتاور) به مهره وارد کنید، آچارهای تخت ممکن است سر بخورند و لبه‌های مهره را صاف یا هرز کنند. استفاده از سری ترکمتر رینگی Novatork شفت 9×12 این مشکل را به طور کامل حل می‌کند. این ابزار ۱۰۰٪ دور مهره چفت می‌شود، فشار را به طور مساوی به تمام زوایا تقسیم می‌کند و به شما اجازه می‌دهد مهره‌های حساس را با بالاترین گشتاور ممکن و بدون کوچک‌ترین لغزش سفت کنید.

تصویر سری ترکمتر رینگی نواترک شفت 9x12 مدل‌های QH

نواترک اورجینال

بررسی سایزها و تفاوت متغیرهای خانواده QH

تمامی مدل‌های موجود در این صفحه از نظر ابعاد اتصال مشترک هستند؛ یعنی همگی دارای شفت ورودی مستطیلی با ابعاد ۹ در ۱۲ میلی‌متر بوده و برای ترکمترهای سایز کوچک و متوسط طراحی شده‌اند. اما تفاوت اصلی متغیرهای سری ترکمتر رینگی Novatork شفت 9×12 در سایز دهانه رینگ، ضخامت فولاد و وزن قطعه است. شما می‌توانید از منوی بالای صفحه، از سایز ریز ۱۰ میلی‌متر تا سایز کارگاهی ۲۲ میلی‌متر را متناسب با پیچ‌های پروژه خود انتخاب کنید. مشخصات کامل مهندسی هر سایز در جدول زیر درج شده است؛ همچنین برای بررسی تخصصی‌تر ساختار ابزارها می‌توانید مقاله راهنمای خرید سری ترکمتر را در وبلاگ ما مطالعه کنید.

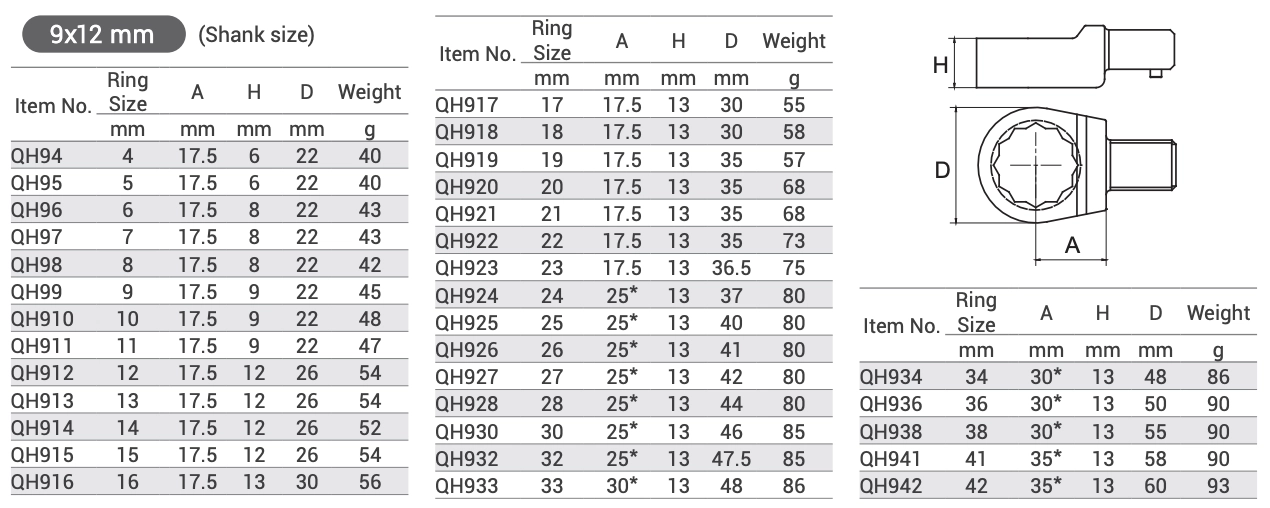

جدول مشخصات ابعاد و وزن سری ترکمتر رینگی Novatork مدل QH

مدل قطعه	سایز رینگ (mm)	عرض هدر (A)	ضخامت رینگ (H)	طول قطعه (D)	وزن خالص
QH910	10 میلی‌متر	17.5 mm	9 mm	22 mm	48 گرم
QH911	11 میلی‌متر	17.5 mm	9 mm	22 mm	47 گرم
QH912	12 میلی‌متر	17.5 mm	12 mm	26 mm	54 گرم
QH913	13 میلی‌متر	17.5 mm	12 mm	26 mm	54 گرم
QH914	14 میلی‌متر	17.5 mm	12 mm	26 mm	52 گرم
QH915	15 میلی‌متر	17.5 mm	12 mm	26 mm	54 گرم
QH916	16 میلی‌متر	17.5 mm	13 mm	30 mm	56 گرم
QH917	17 میلی‌متر	17.5 mm	13 mm	30 mm	55 گرم
QH918	18 میلی‌متر	17.5 mm	13 mm	30 mm	58 گرم
QH919	19 میلی‌متر	17.5 mm	13 mm	35 mm	57 گرم
QH921	21 میلی‌متر	17.5 mm	13 mm	35 mm	68 گرم
QH922	22 میلی‌متر	17.5 mm	13 mm	35 mm	73 گرم

مزایای این خانواده از محصولات

درگیری کامل و ۳۶۰ درجه با مهره جهت ایمنی ۱۰۰ درصدی اتصالات
تنوع کامل در ۱۲ سایز مختلف با شفت ورودی کاملاً یکسان
وزن فوق‌العاده سبک (زیر ۷5 گرم) برای کاربری مداوم بدون خستگی دست

نکات قابل توجه

بر خلاف مدل‌های چاکدار، امکان عبور لوله از وسط رینگ وجود ندارد و باید از بالای مهره انداخته شود
مختص ترکمترهای سایز کوچک با دهانه ورودی مستطیلی 9×12 میلی‌متر است

خرید اصولی و تضمین کیفیت برند نواترک

در کارهای مهندسی و خطوط تولید حساس، استفاده از قطعات غیراستاندارد به معنای افت دقت گشتاور و رد کردن آچار است. با سرمایه‌گذاری روی متغیرهای سری ترکمتر رینگی Novatork شفت 9×12، شما محصولی از آلیاژ فولاد کروم وانادیوم با آبکاری سخت‌کاری‌شده دریافت می‌کنید که در برابر فرسایش صنعتی دوام ابدی دارد. جهت بررسی سایر سیستم‌های انتقال نیرو می‌توانید به بخش راهنمای سیستم‌های انتقال گشتاور مراجعه کرده و کاتالوگ رسمی را از لینک زیر دانلود فرمایید.

📥 دانلود کاتالوگ محصولات Novatork (PDF)

سوالات متداول

سری رینگی چه مزیتی نسبت به سری تخت دارد؟

سری رینگی به دلیل پوشش کامل تمام وجوه پیچ یا مهره، از سر خوردن ابزار و گرد شدن یا تغییر شکل لبه‌های مهره در گشتاورهای بسیار سنگین کاملاً جلوگیری می‌کند.

این قطعات روی چه آچارهای ترکمتری نصب می‌شوند؟

تمامی ۱۲ مدل این صفحه دارای شفت استاندارد مستطیلی ۹ در ۱۲ میلی‌متر هستند؛ بنابراین فقط روی ترکمترهای سر تعویض‌شویی که ورودی گیره آن‌ها دقیقاً 9x12mm باشد قفل می‌شوند.

بزرگترین و کوچکترین سایز این مدل کدام است؟

کوچکترین مدل QH910 با دهانه ۱۰ میلی‌متر و بزرگترین مدل QH922 با دهانه ۲۲ میلی‌متر است که هر دو از شفت یکسانی بهره می‌برند.

آیا وزن این سری‌ها در دست گرفتن ترکمتر را سنگین می‌کند؟

خیر، نواترک این اتصالات را فوق‌العاده بهینه و سبک طراحی کرده است. وزن قطعات بسته به سایز تنها بین ۴۷ تا ۷۳ گرم است که کاربری بسیار آسانی دارد.

پارامترهای ابعادی H و D در جدول به چه معنا هستند؟

پارامتر H نشان‌دهنده ضخامت حلقه رینگی (بین ۹ تا ۱۳ میلی‌متر) و D نشان‌دهنده قطر خارجی رینگ است که دانستن آن‌ها برای بررسی فضای مجاز چرخش در موتورها الزامی است.
