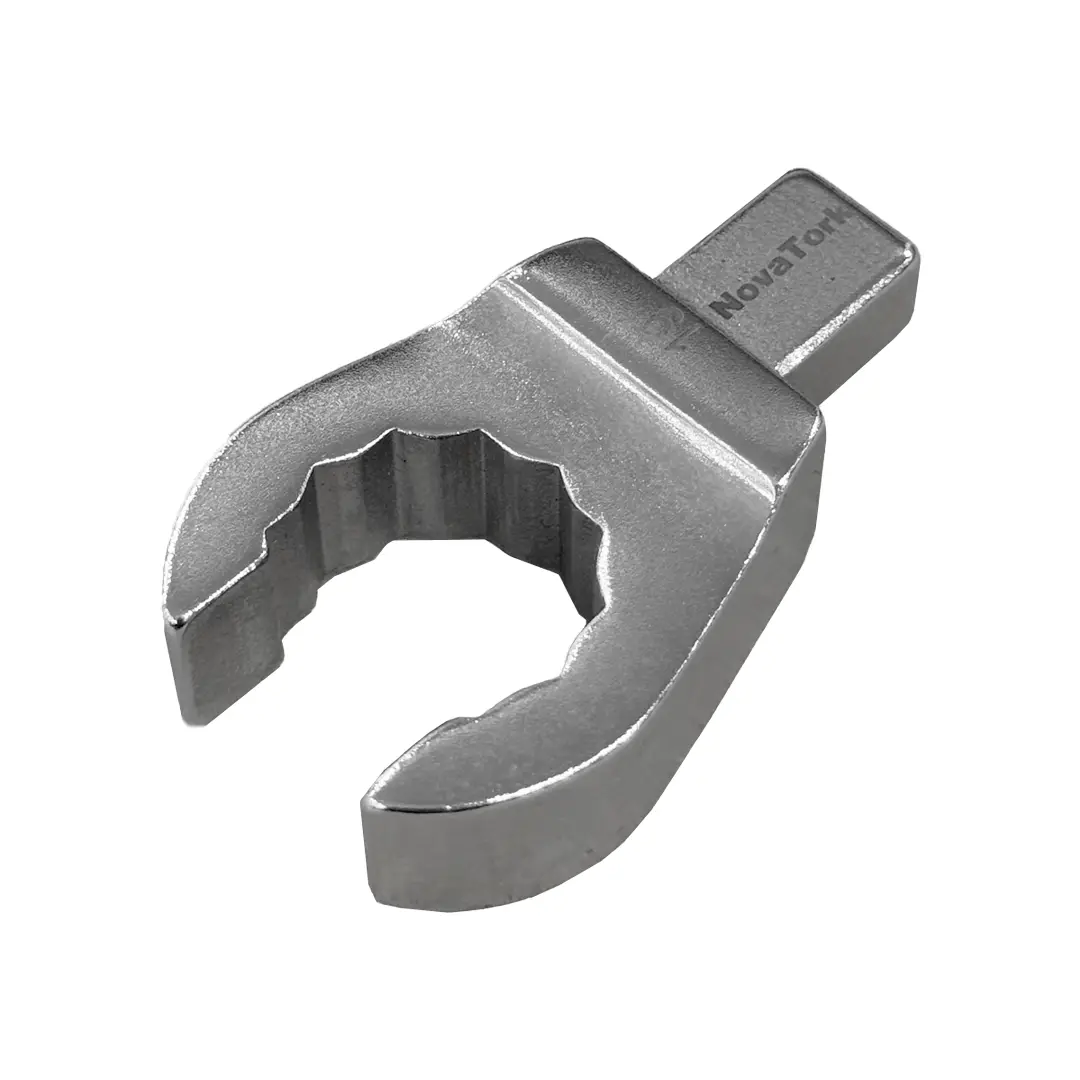

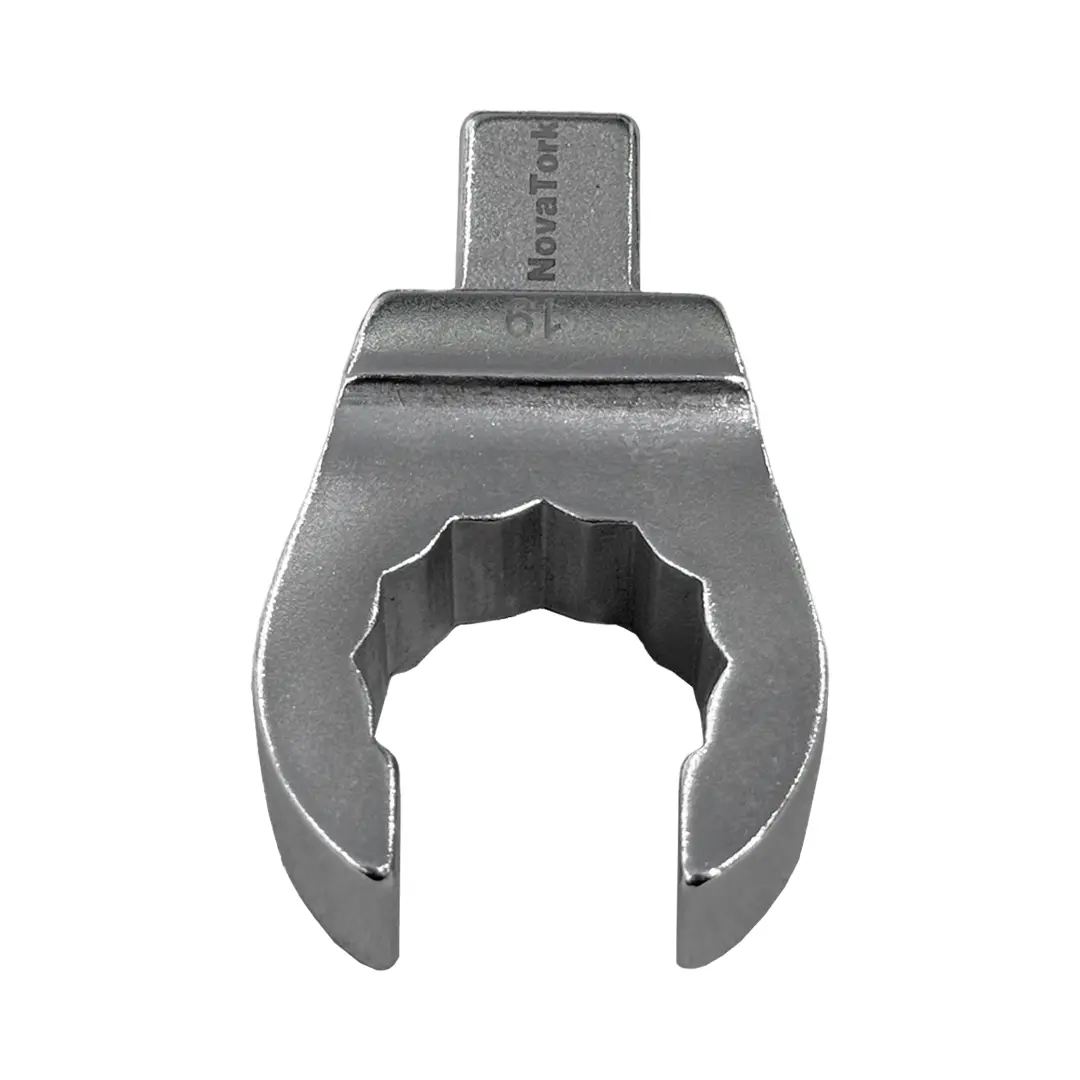

کاربرد سری ترکمتر رینگ چاکدار Novatork QOH919 چیست؟
اگر در صنایع تاسیساتی یا سیستمهای هیدرولیک و پنوماتیک فعالیت دارید، حتماً با مهرههایی مواجه شدهاید که در امتداد یک لوله قرار دارند. در این حالت استفاده از بکس یا آچار رینگی بسته غیرممکن است. آچارهای چاکدار (Flare Nut) دارای یک شکاف در لبه خود هستند که لوله از داخل آن عبور کرده و آچار کاملاً دور مهره را میگیرد. استفاده از سری ترکمتر رینگ چاکدار Novatork QOH919 به شما کمک میکند تا این مهرههای حساس سایز 19 را بدون رد کردن و آسیب رساندن به لبهها، با گشتاوری کاملاً دقیق و استاندارد سفت کنید تا هیچگونه نشتی در سیستم رخ ندهد.
نواترک اورجینالمشخصات فنی و ابعاد دقیق سری ترکمتر رینگ چاکدار Novatork QOH919
دهانه اصلی این قطعه برای مهرههای سایز 19 میلیمتر طراحی شده است. از ویژگیهای مهم آن، شکاف باز (Opening) با عرض 15.8 میلیمتر است که عبور لولههای ضخیمتر را نیز ممکن میسازد. از آنجایی که این سری از خانواده سریهای QOH با پیشوند 9 است، شفت اتصال (Shank Size) آن ابعاد 9 در 12 میلیمتر دارد و فقط به ترکمترهای دارای این ورودی متصل میشود. برای کسب اطلاعات بیشتر درباره انواع اتصالات، مقاله راهنمای خرید سری ترکمتر را حتماً مطالعه کنید.

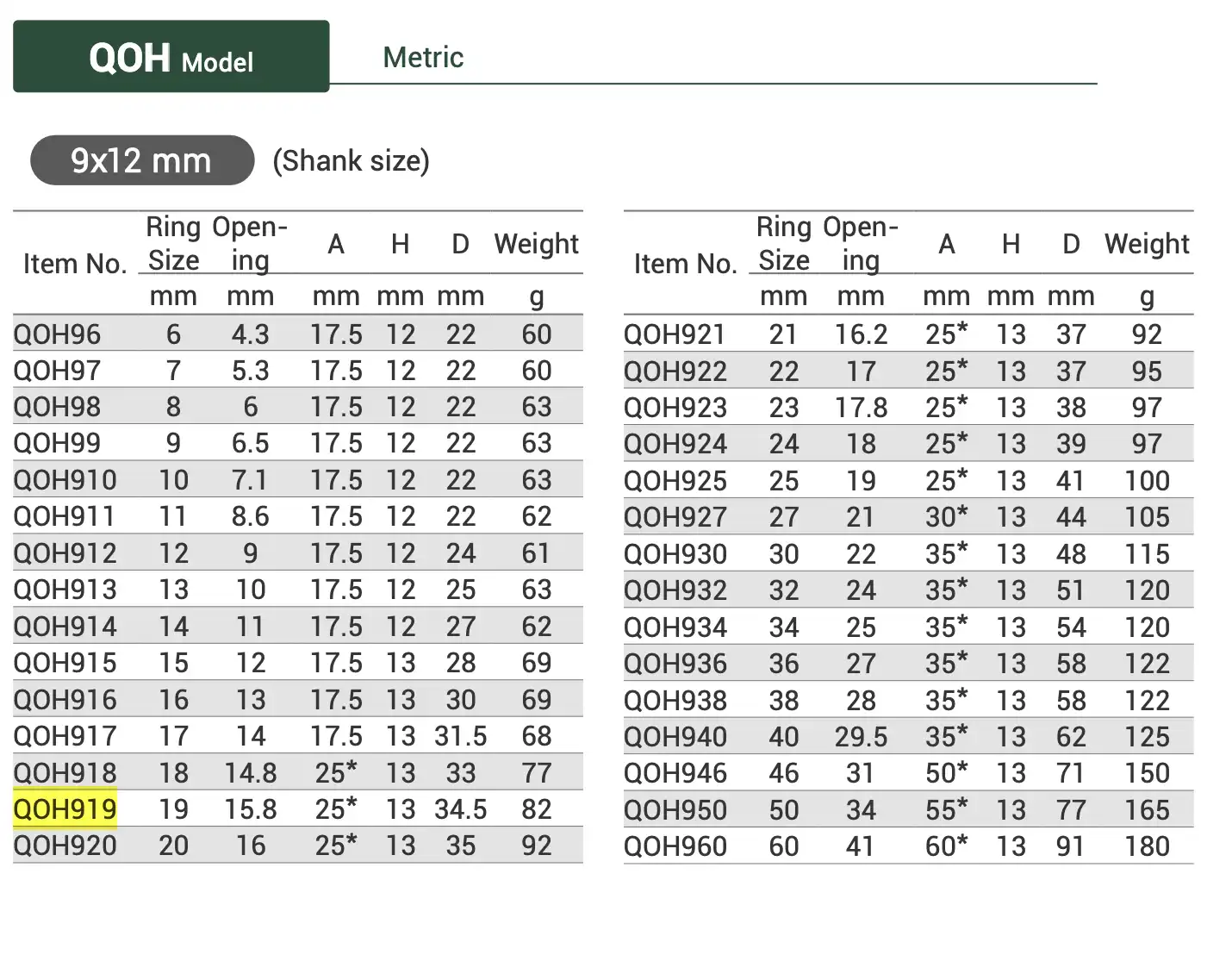

| مشخصه فنی ابزار | مقدار / توضیحات فابریک |
|---|---|
| سایز دهانه مهرهگیر (Ring Size) | 19 میلیمتر |
| عرض شکاف عبور لوله (Opening) | 15.8 میلیمتر |
| سایز شفت اتصال (Shank Size) | 9×12 میلیمتر |

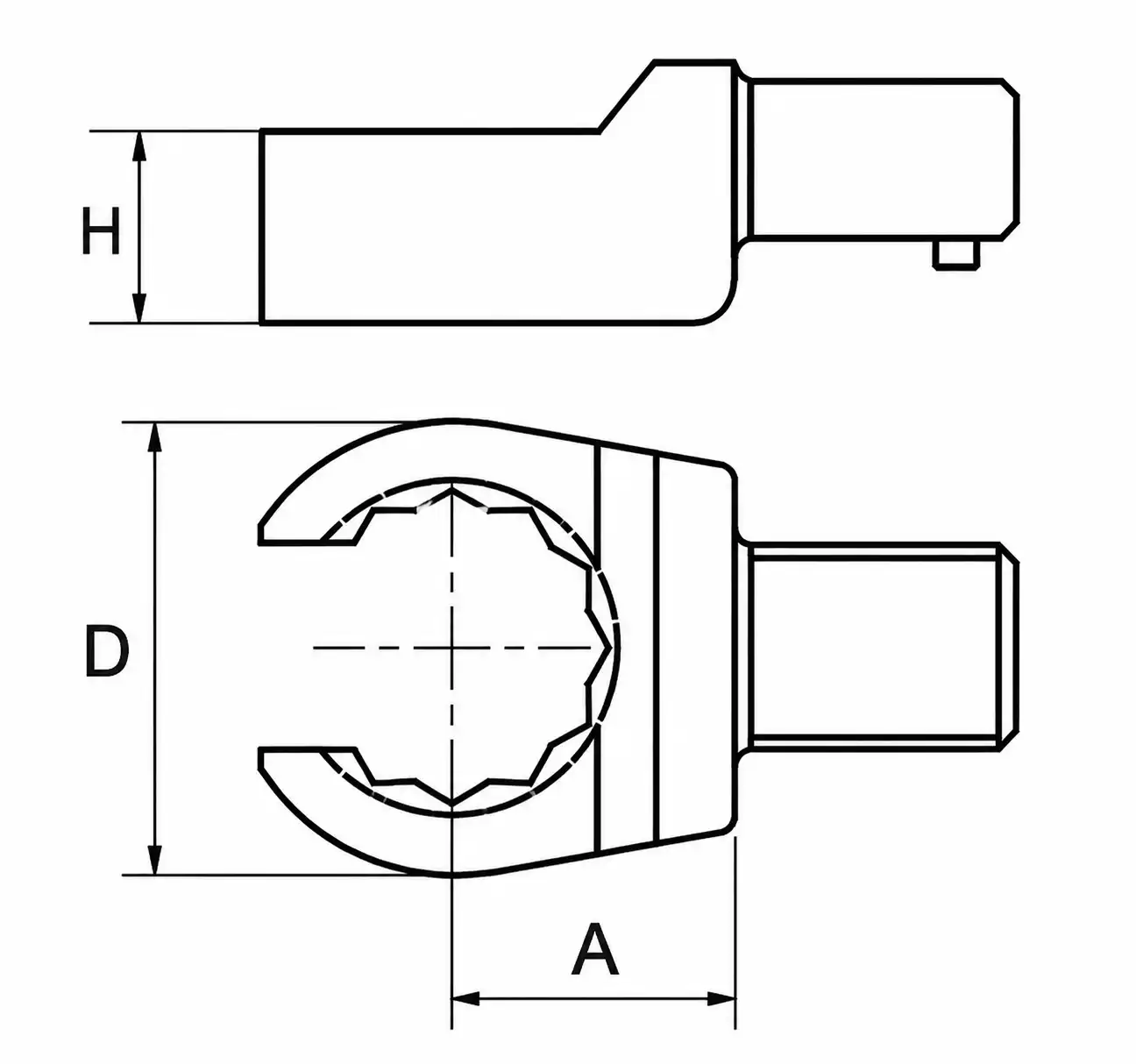

| پارامتر A (عرض کلی هدر) | 25 میلیمتر |
| پارامتر H (ضخامت قطعه) | 13 میلیمتر |
| پارامتر D (قطر خارجی چاک) | 34.5 میلیمتر |
| وزن خالص (Weight) | 82 گرم |
مزایای محصول
- شکاف باز 15.8 میلیمتری برای عبور انواع لولههای هیدرولیک
- جلوگیری از گرد شدن لبههای مهره در گشتاورهای بالا
- وزن ایدهآل 82 گرمی و ماشینکاری بسیار دقیق فولاد
نکات قابل توجه
- فقط بر روی بدنه ترکمترهایی با سایز ورودی 9×12 میلیمتر نصب میشود
درباره برند نواترک و دانلود کاتالوگ
استفاده از ابزارهای غیراستاندارد میتواند خسارات جبرانناپذیری به اتصالات حساس وارد کند. خرید سری ترکمتر رینگ چاکدار Novatork QOH919 تضمین میکند که از قطعهای اورجینال و صنعتی استفاده میکنید که برای شیفتهای کاری طولانی مدت طراحی شده است. شما میتوانید کاتالوگ کامل این برند را از طریق لینک زیر دریافت کنید تا سایر محصولات مشابه را نیز بررسی نمایید.
