بررسی تخصصی سری ترکمتر ثابت اشتایویل مدل 734-10
در کاربردهای حساس صنعتی، داشتن قطعات رابطی که بتوانند بدون لقی و هرزگردی گشتاور را منتقل کنند حیاتی است. سری ترکمتر ثابت اشتایویل مدل 734-10 دقیقاً به همین منظور توسط کمپانی پرچمدار STAHLWILLE آلمان طراحی شده است. به زبان ساده، این قطعه به دهانه مستطیلی ترکمترهای سایز 9×12 میلیمتر متصل شده و یک درایو چهارگوش 1/2 اینچ را در اختیار شما میگذارد تا بتوانید انواع بکسهای استاندارد را روی آن سوار کنید.
از آنجایی که سری ترکمتر ثابت اشتایویل مدل 734-10 فاقد مکانیزم جغجغهای است، استهلاک قطعات داخلی در آن معنایی ندارد و میتواند تا ۱۰۰ نیوتنمتر نیرو را با بالاترین ضریب ایمنی تحمل کند. این محصول دارای پین و قفل ایمنی اختصاصی اشتایویل است تا از جدا شدن ناگهانی آچار در حین کار جلوگیری شود.
مشخصات فنی و جدول ابعاد ساختاری

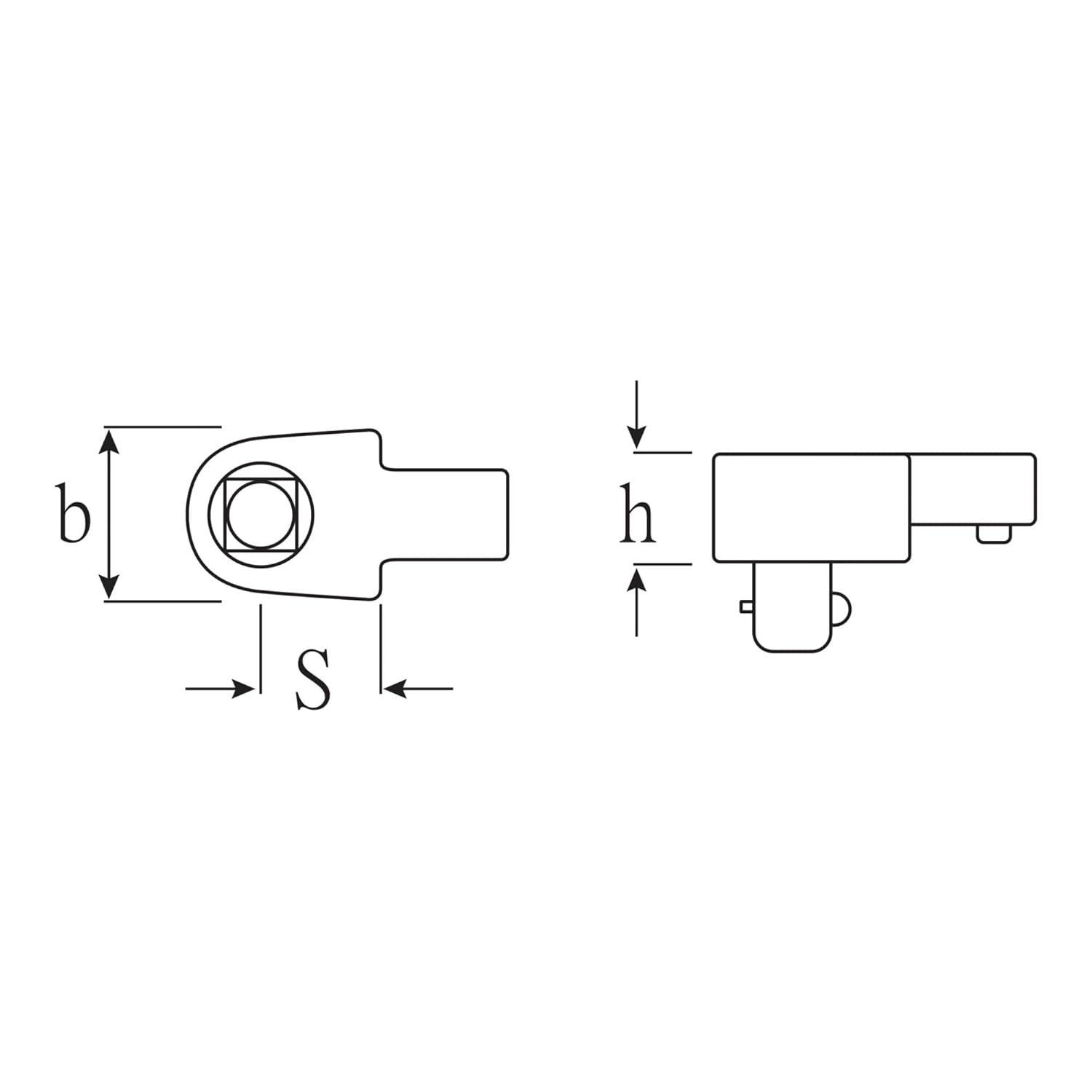

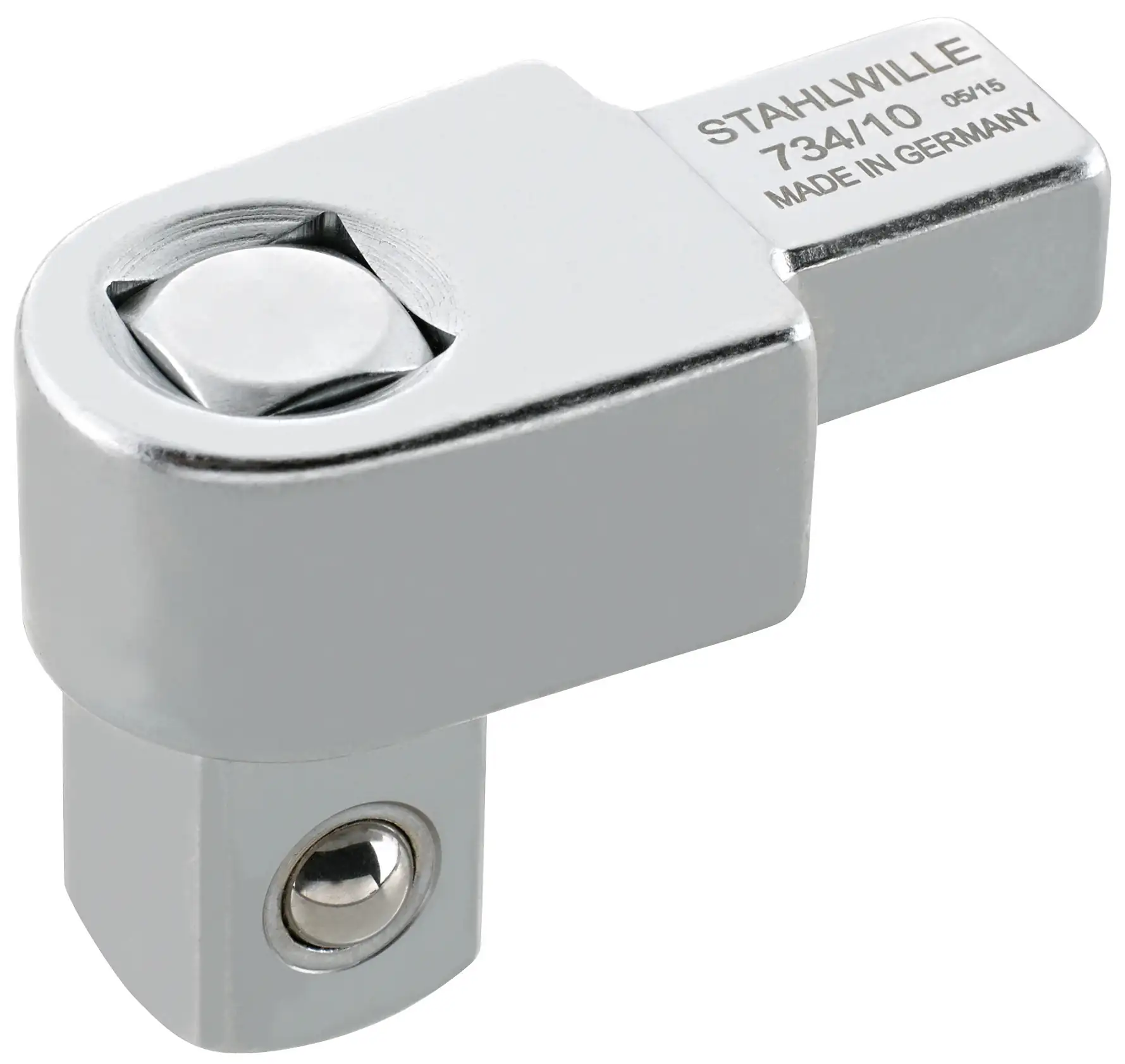

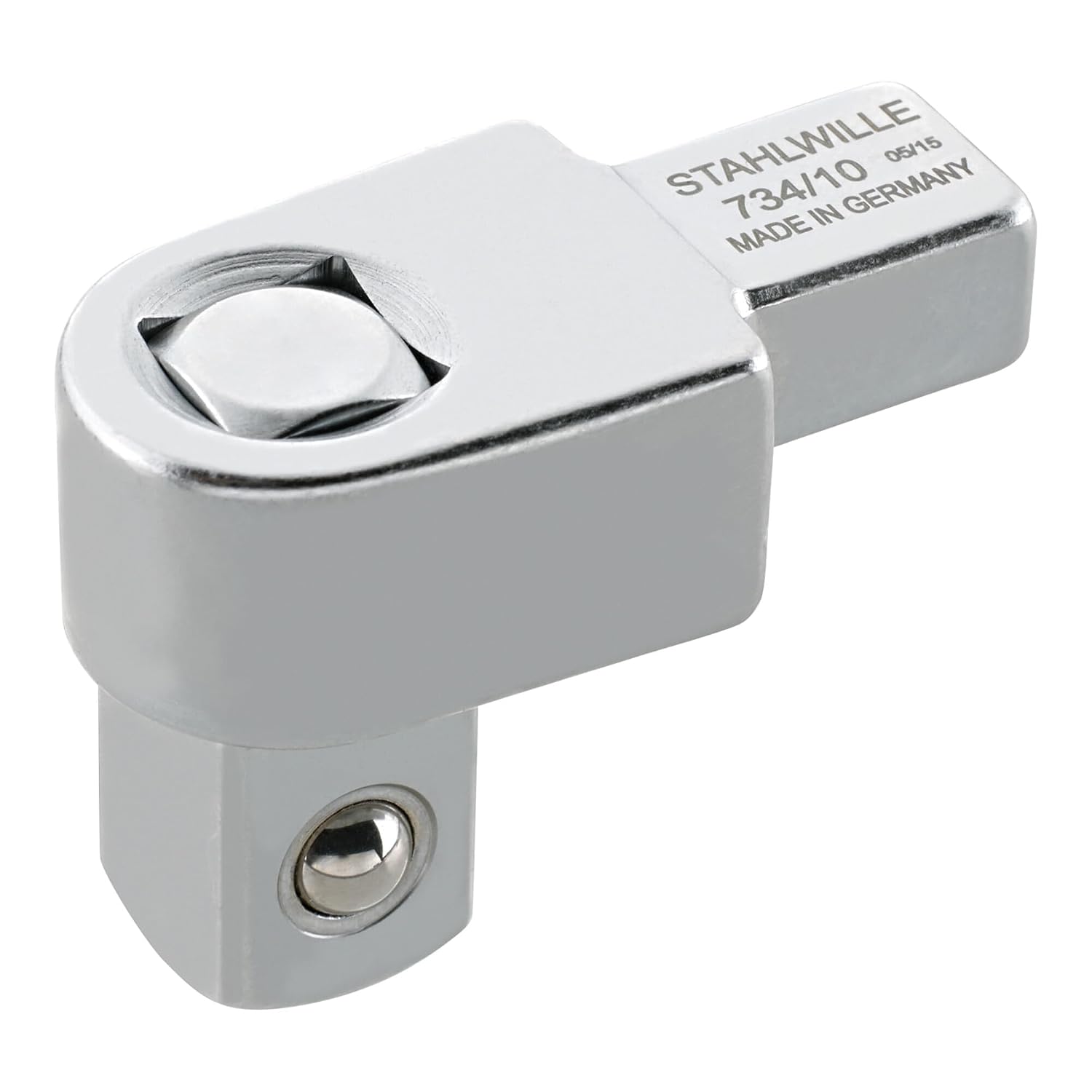

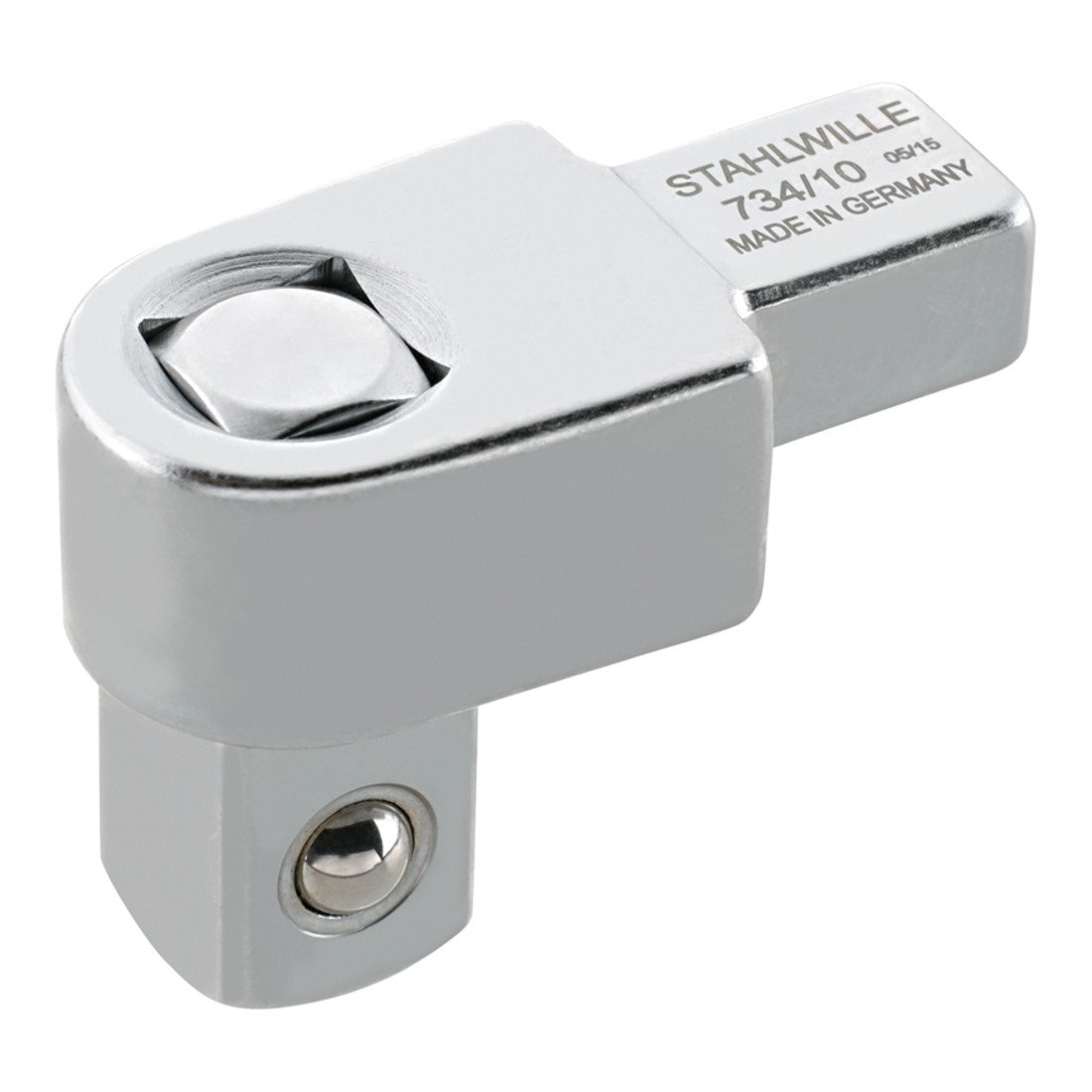

در تصاویر زیر نمای ظاهری و نقشه شماتیک اندازهگیری ابعاد قطعه را مشاهده میفرمایید (جهت نمایش سایز بزرگ روی تصاویر کلیک کنید):
جدول زیر مشخصات فیزیکی دقیق این محصول را بر اساس استانداردهای متریک کارخانه نشان میدهد:
| ویژگی / پارامتر | مقدار و مشخصات فنی |
|---|---|
| کد سفارش کارخانه (Art No.) | 58240010 |
| سایز اتصال دهانه (Internal Square) | 9×12 میلیمتر |
| سایز درایو خروجی (External Square) | 1/2 اینچ |
| حداکثر گشتاور مجاز | 100 نیوتنمتر (100 N·m) |
| عرض قطعه (b) / ارتفاع (h) | 20 میلیمتر / 14 میلیمتر |
| فاصله استاندارد (S) | 17.5 میلیمتر |
| وزن خالص ابزار | 82 گرم |
| مکانیزم ایمنی | دارای پین و ساچمه قفلکننده |
مزایا و معایب
ویژگیهای مثبت
- اصالت ۱۰۰٪ آلمانی با بالاترین کیفیت متریال در جهان
- تحمل گشتاور عالی تا ۱۰۰ نیوتنمتر با وجود ابعاد مینیاتوری
- سیستم امنیتی فیکسچر جهت جلوگیری از رها شدن ناگهانی بکس
- وزن فوقالعاده سبک (فقط ۸۲ گرم)
محدودیتها
- قیمت بالاتر نسبت به برندهای آسیایی
- بدون مکانیزم بازگشت سریع (بدون جغجغه)
