غول‌پیکرترین اتصال گشتاور: درایو 27×36 چیست؟
در صنایع سنگین مانند حفاری چاه‌های نفت، دکل‌های پتروشیمی، پل‌سازی و مونتاژ توربین‌های بادی، نیروی مورد نیاز برای سفت کردن اتصالات به قدری بالاست که آچارهای معمولی در ثانیه اول متلاشی می‌شوند. در این پروژه‌ها، تکنسین‌ها به ابزارهایی نیاز دارند که از بلوک‌های یکپارچه و سنگینِ فولاد ساخته شده باشند.

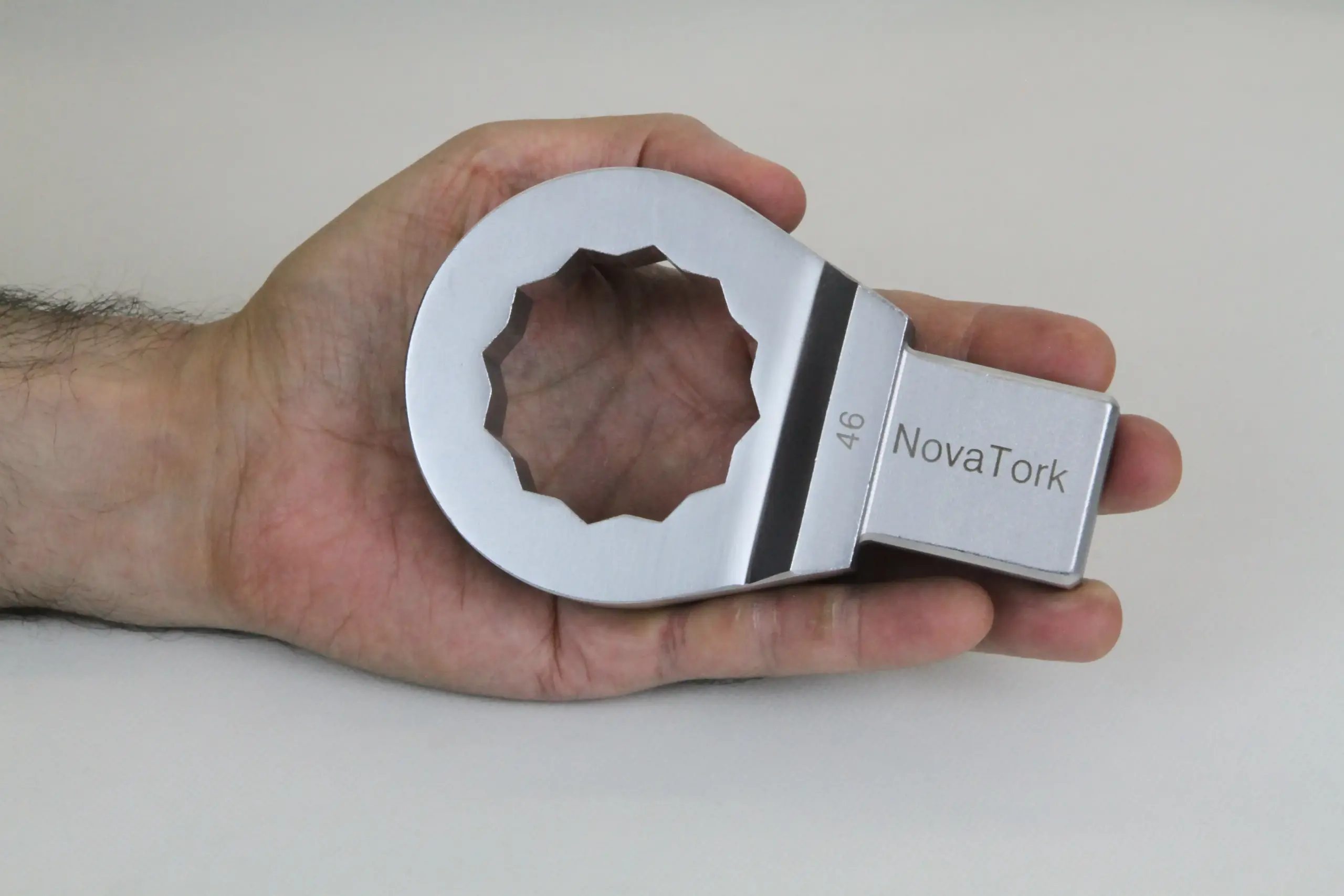

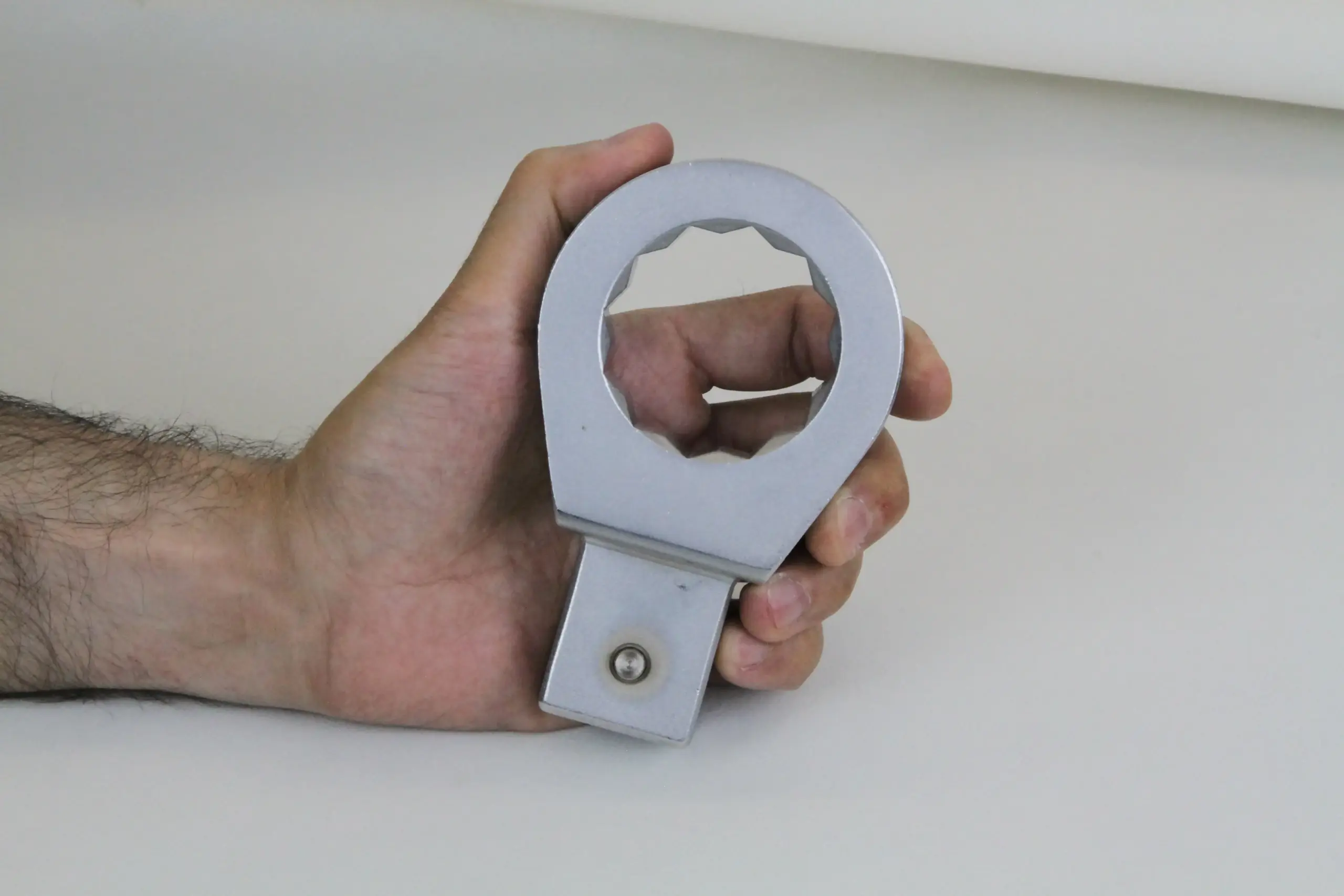

اینجا دقیقاً همان نقطه‌ای است که سری ترکمتر رینگی Novatork درایو 27×36 وارد عمل می‌شود. این ابزار دارای یک خشاب ورودی با ابعاد خیره‌کننده ۲۷ در ۳۶ میلی‌متر است. وقتی این سریِ ۱.۲ کیلوگرمی را در دست می‌گیرید، متوجه خواهید شد که با یک آچار معمولی روبرو نیستید، بلکه با یک قطعه مهندسی‌شده برای انتقال هزاران نیوتن‌متر گشتاور سر و کار دارید.
تفاوت این مدل با درایوهای 14×18 و 24×32
برای درک عظمت این ابزار، بهتر است آن را با برادران کوچکترش مقایسه کنیم. در استانداردهای جهانی، اتصالات مستطیلی بر اساس نیاز به گشتاور دسته‌بندی می‌شوند:
- اگر در خطوط مونتاژ خودرو یا کارهای نیمه‌سنگین فعالیت می‌کنید، به مدل‌های سری ترکمتر رینگی درایو 14×18 نیاز دارید که ابعادی استاندارد و وزنی زیر ۲۵۰ گرم دارند.
- اگر وارد حوزه ماشین‌آلات سنگین شوید، استفاده از مدل‌های ارتقایافته‌ی سری ترکمتر رینگی درایو 24×32 با وزنی در حدود ۱ کیلوگرم ضرورت پیدا می‌کند.
- اما سری ترکمتر رینگی Novatork درایو 27×36 نقطه پایان (End-Game) اتصالات صنعتی است. این درایو انحصاراً برای عظیم‌ترین ترکمترهای جهان (که معمولاً دارای دسته‌های بسیار بلند و اهرمی هستند) ساخته شده و ضخامت رینگ آن به ۲۸ میلی‌متر می‌رسد!

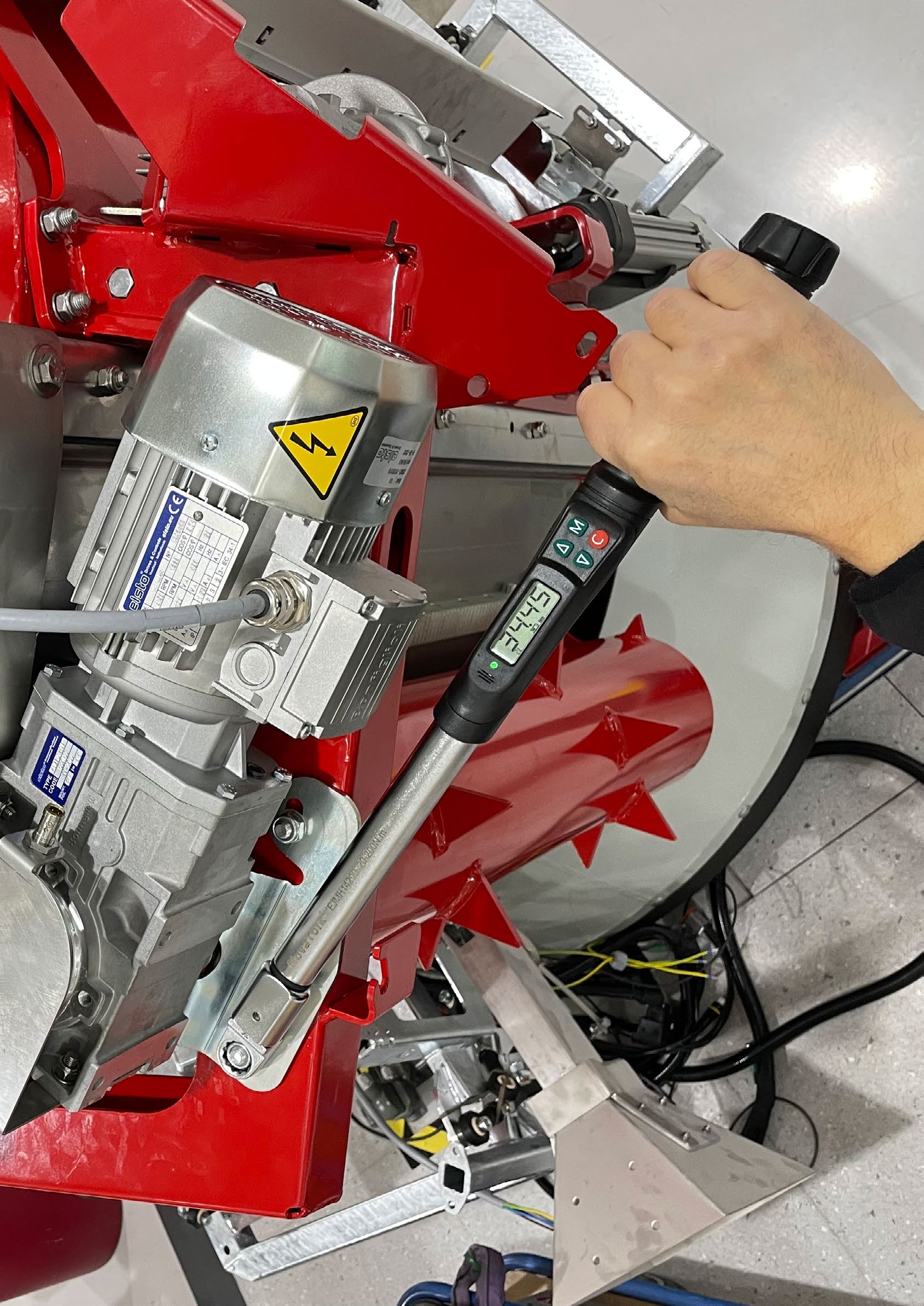

عملکرد در محیط‌های واقعی صنعتی (تصویر کارگاهی)
یکی از بزرگترین دغدغه‌های مهندسان، لغزش آچار از روی پیچ‌های گران‌قیمت در هنگام اعمال گشتاورهای فوق‌سنگین است. طراحی رینگی (بسته) در سری ترکمتر رینگی Novatork درایو 27×36 باعث می‌شود آچار با هر ۶ وجه مهره به صورت همزمان درگیر شود. این ویژگی نه تنها از گرد شدن لبه‌های مهره جلوگیری می‌کند، بلکه ایمنی تکنسین را در برابر رد کردن آچار به ۱۰۰٪ می‌رساند. (برای مشاهده جزئیات روی عکس زیر کلیک کنید).

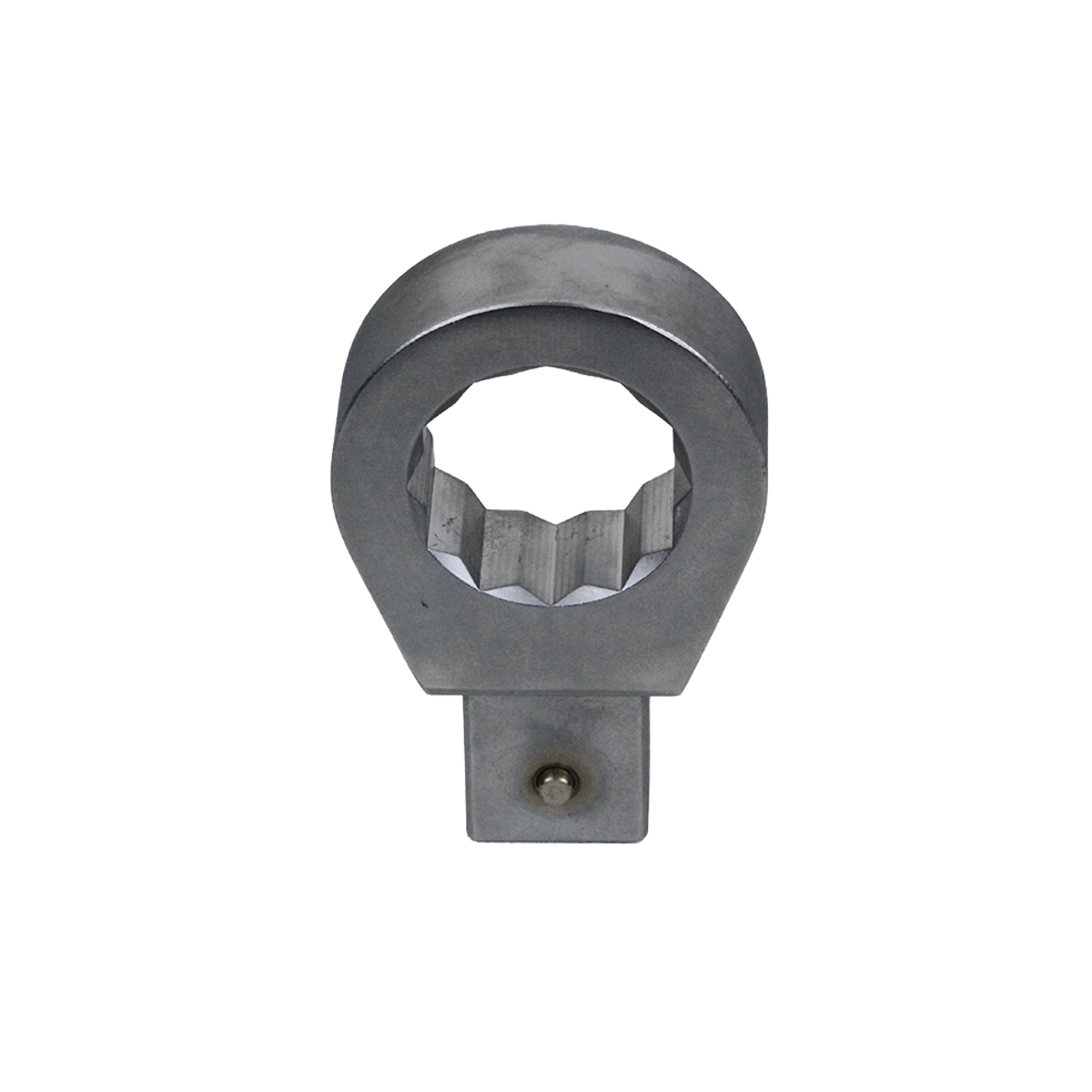

نقاط قوت و بررسی ابعاد مهندسی
مزایای فوق‌صنعتی
- بزرگترین استاندارد اتصال (27×36) برای انتقال امن گشتاورهای عظیم.
- ضخامت ۲۸ میلی‌متری (H) برای درگیری تمام‌عیار با رزوه و مهره.
- طراحی ۱۲ پره (12-Point) برای سهولت جاخوردن روی مهره‌های بزرگ در زوایای بسته.
- متریال فولاد ضدتنش با قابلیت تحمل شوک‌های مکانیکی بالا.
نکات قابل توجه
- وزن قطعه (حدود ۱.۲۷ کیلوگرم) که جابجایی آن را نیازمند نیروی فیزیکی می‌کند.
- فقط برای ترکمترهای غول‌پیکر با خشاب 27×36 قابل استفاده است.
| مشخصه مهندسی | توضیحات و مقادیر |
|---|---|
| استاندارد درایو ورودی | مستطیلی (خشابی) 27×36 میلی‌متر |
| سایز دهانه‌های موجود | 41mm و 46mm |
| فاصله مرکز تا پین (A) | 50 میلی‌متر ثابت |
| ضخامت رینگ (H) | 28 میلی‌متر |
| قطر خارجی رینگ (D) | 76 میلی‌متر (برای سایز ۴۱) / 82 میلی‌متر (برای سایز ۴۶) |
| وزن خالص ابزار | 1265 گرم تا 1270 گرم |
