سیستم Quick Release و سرعت در مونتاژ

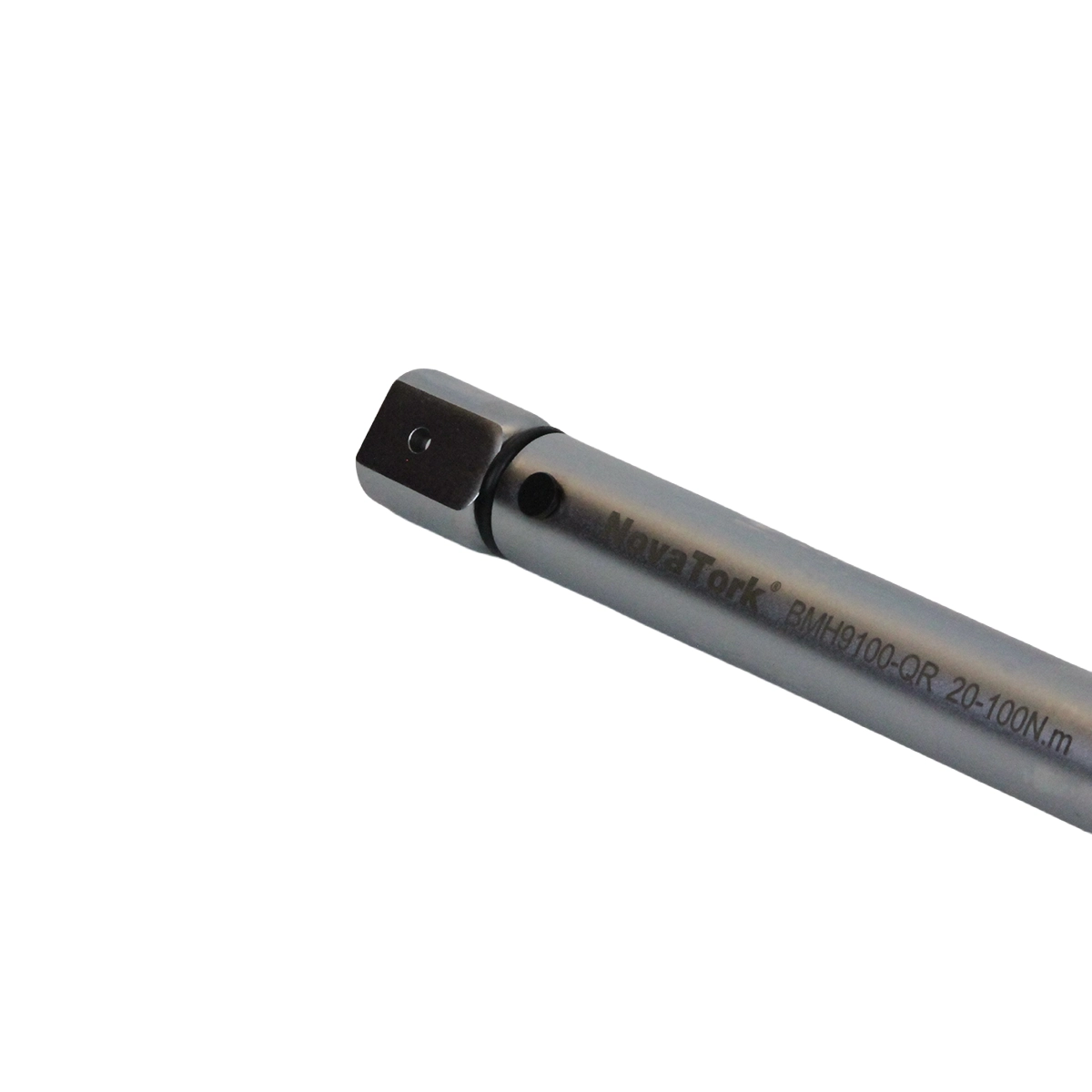

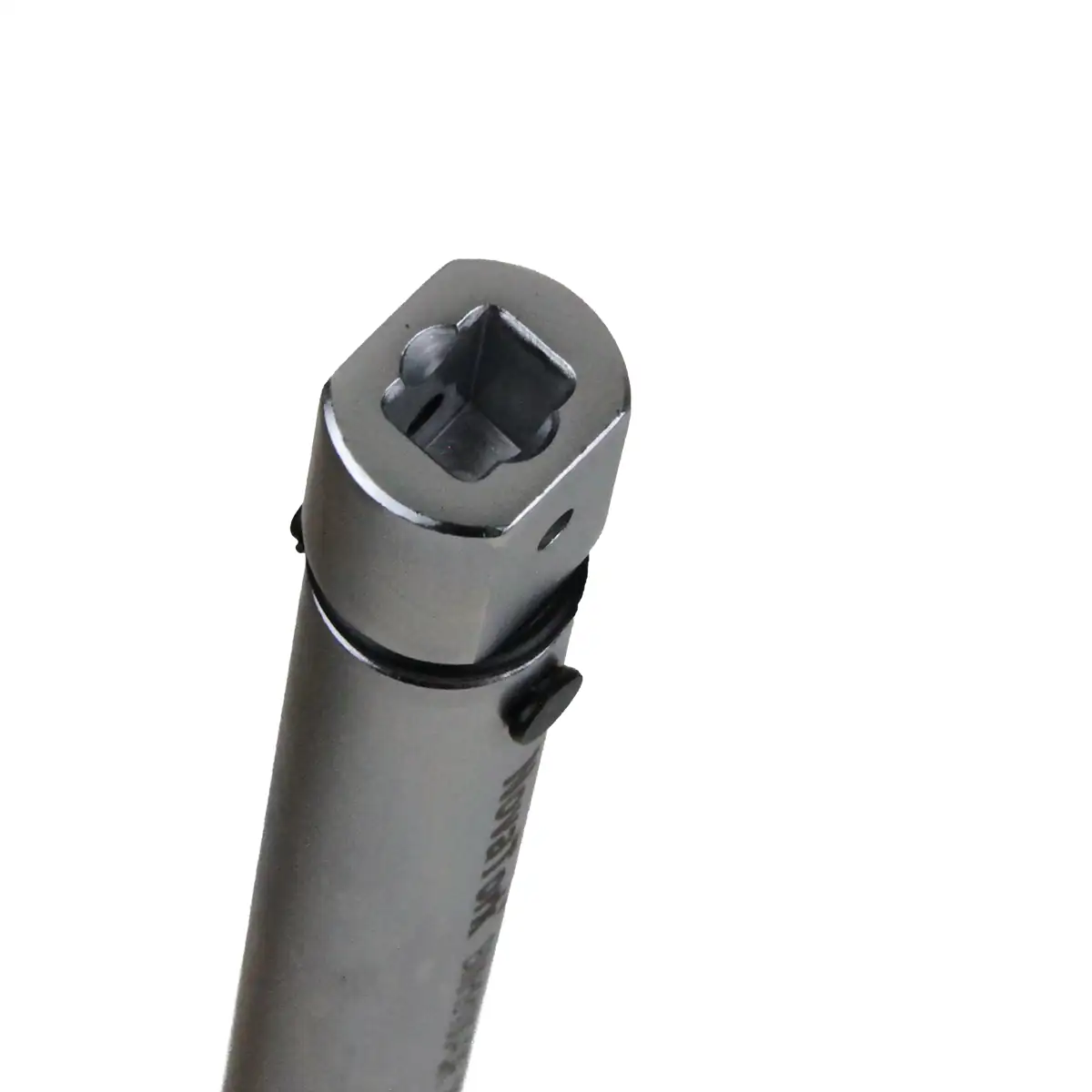

یکی از دغدغههای همیشگی تکنسینها هنگام استفاده از ترکمترهای خشابی (سریخور)، سخت بودن تعویض هد است. ترکمتر سری خور Novatork مدل BMH-QR با معرفی سیستم آزادسازی سریع (Quick Release) این مشکل را برای همیشه حل کرده است. پین قفلشونده در این مدل به گونهای طراحی شده که سریها (اعم از تخت، چاکدار یا جغجغه) با یک فشار نرم در جای خود فیکس میشوند و در هنگام نیاز، بدون گیر کردن به سرعت آزاد میگردند. این ویژگی در تعمیرگاهها و خطوط تولید که کاربر مدام باید سایز آچار را تغییر دهد، زمان زیادی را ذخیره میکند.
تفاوت مدلهای سری S با نسخههای استاندارد
در لیست این خانواده، مدل خاصی با نام BMH925S-QR وجود دارد که پسوند “S” (به معنای Short یا Small) را یدک میکشد. این مدل دقیقاً چیست؟
ویژگیهای مدل کوتاه (سری S)
- ابعاد مینیاتوری: طول این مدل تنها ۲۴.۸ سانتیمتر و وزن آن ۳۵۰ گرم است!
- کاربرد استراتژیک: مخصوص گشتاورهای پایین (۵ تا ۲۵ نیوتن) در فضاهای بسیار تنگ مثل تعمیرات دوچرخه، موتورسیکلت و بلوک سیلندر.
ویژگیهای مدلهای استاندارد
- اهرم بلندتر: طول این مدلها (از ۳۹ تا ۵۳ سانتیمتر) برای ایجاد اهرم مناسب در گشتاورهای بالاتر طراحی شده است تا کاربر بدون خستگی نیروی زیادی اعمال کند.
- وزن بیشتر: به دلیل فولاد به کار رفته برای تحمل فشار (تا ۳۵۰ نیوتنمتر)، وزن آنها از یک کیلوگرم عبور میکند.

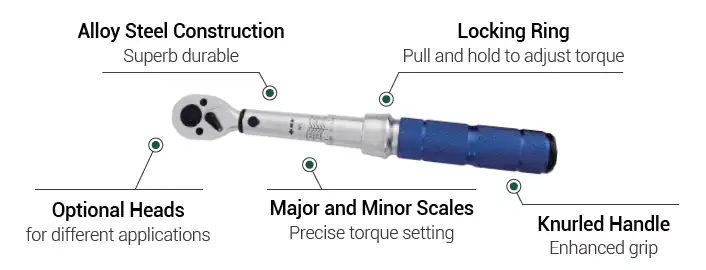

بررسی اجزا و مکانیزم میکرومتری

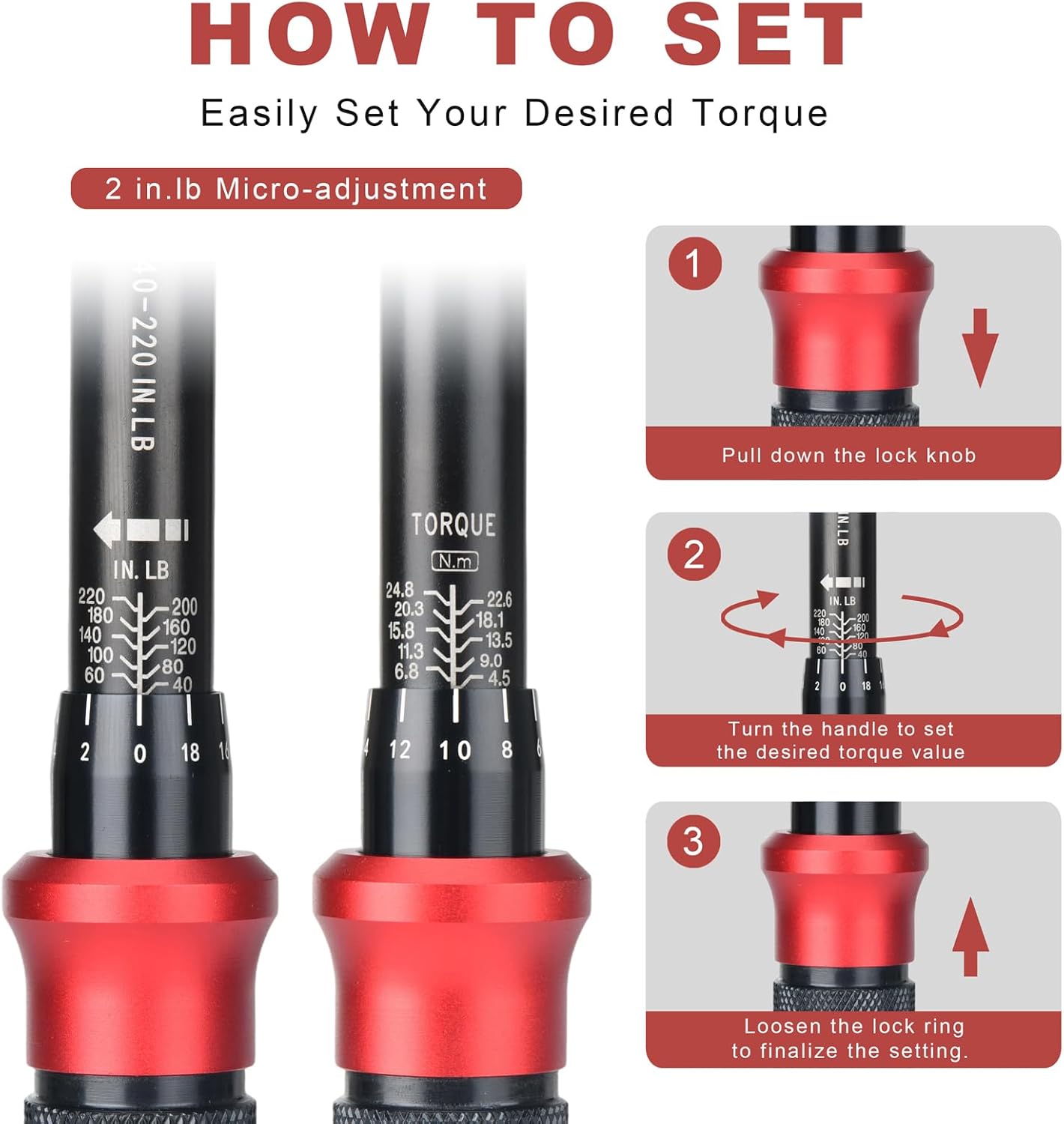

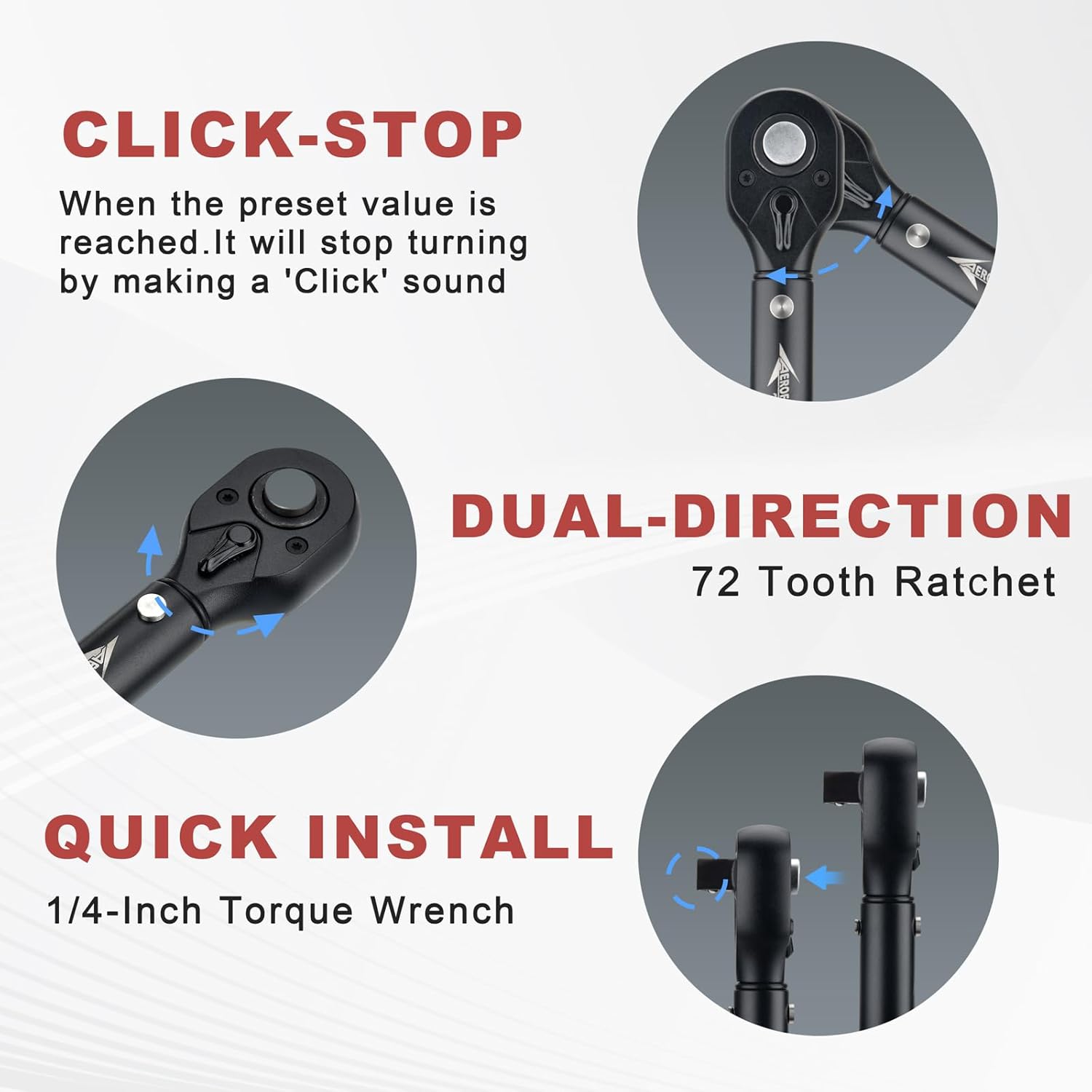

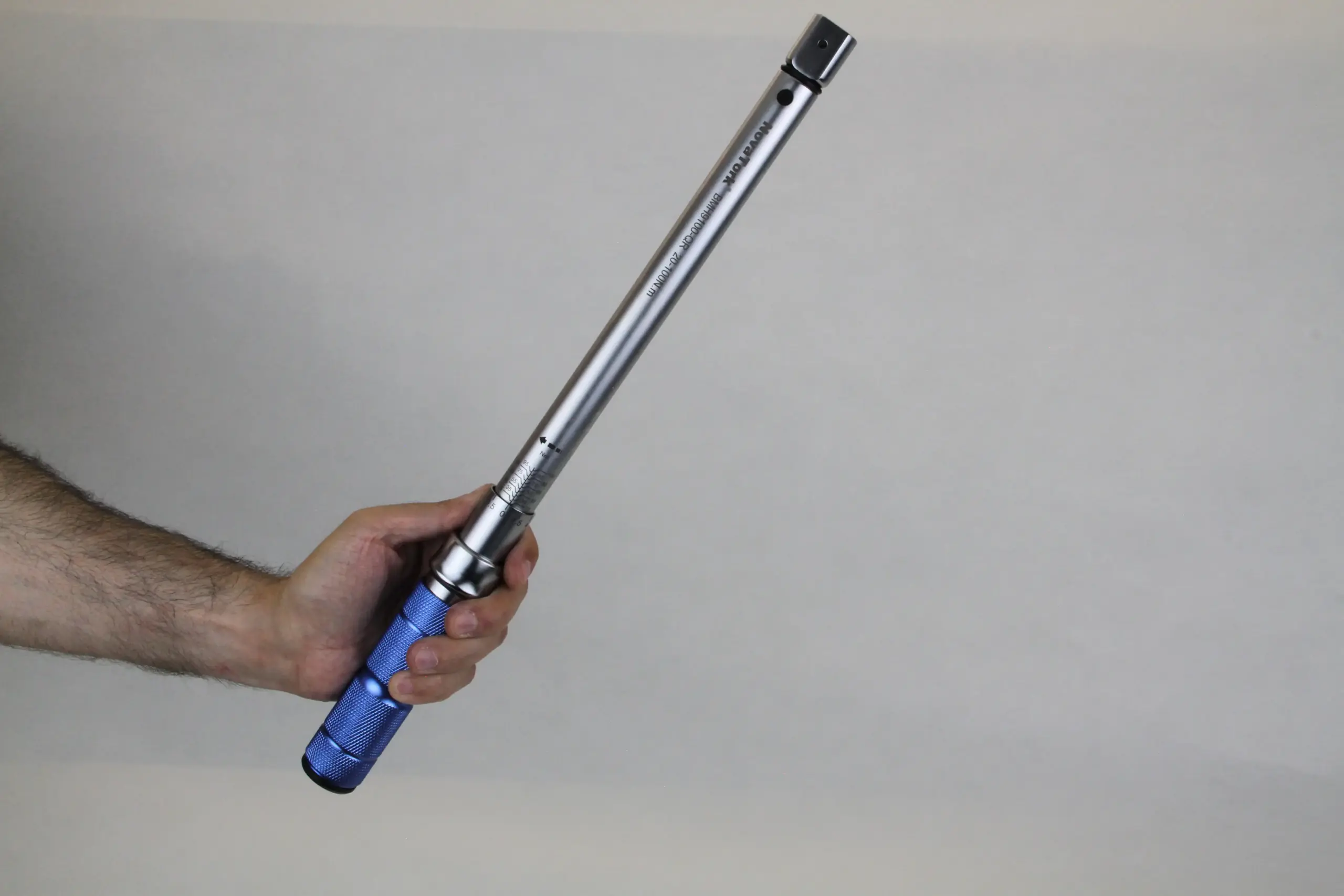

تنظیم گشتاور در ترکمتر سری خور Novatork مدل BMH-QR به روش کلاسیک و فوقدقیق میکرومتری انجام میشود. اعداد به صورت دائمی روی بدنه استوانهای حکاکی شدهاند و مقیاس فرعی روی دسته چرخشی قرار دارد. در انتهای این دسته، یک قفل قدرتمند تعبیه شده که پس از رسیدن به عدد دلخواه، از چرخش ناخواسته دسته حین کار جلوگیری میکند. با رسیدن به گشتاور تارگت، فنر داخلی مکانیزم تقه (Click) را فعال کرده و علاوه بر صدای واضح، ضربه کوچکی به دست کاربر وارد میکند.

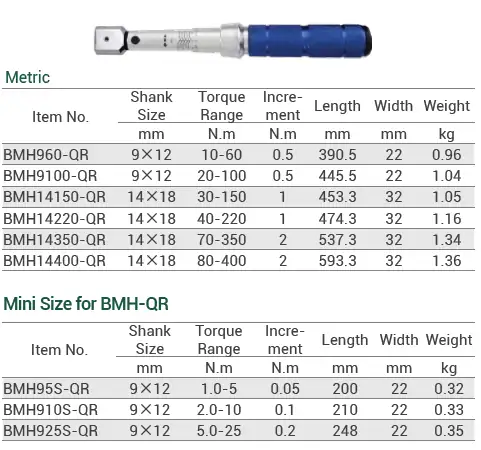

جدول مشخصات فنی تمام ظرفیتها
این خانواده ۶ عضوی، تمامی نیازهای گشتاورسنجی کارگاهی (از ۵ تا ۳۵۰ نیوتنمتر) را با دو استاندارد شفت ظریف (9×12) و قدرتمند (14×18) پوشش میدهد:
| مدل قطعه | بازه گشتاور (N.m) | سایز شفت اتصالی | طول کل دستگاه | عرض هد دستگاه | وزن خالص |
|---|---|---|---|---|---|
| BMH925S-QR (کوتاه) | 5 الی 25 نیوتنمتر | 9×12 میلیمتر | 248.0 میلیمتر | 22 میلیمتر | 0.35 کیلوگرم |
| BMH960-QR | 10 الی 60 نیوتنمتر | 9×12 میلیمتر | 390.5 میلیمتر | 22 میلیمتر | 0.96 کیلوگرم |

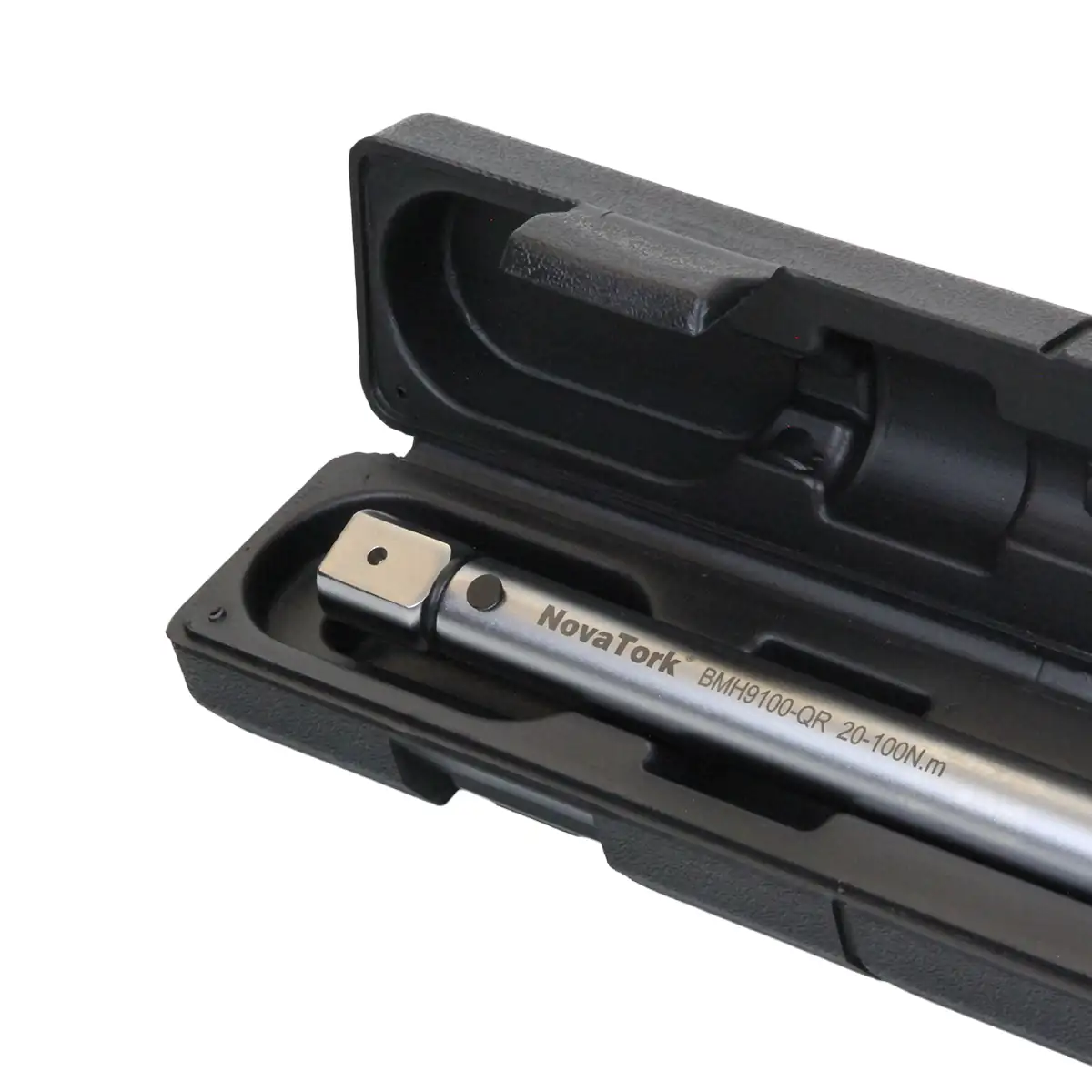

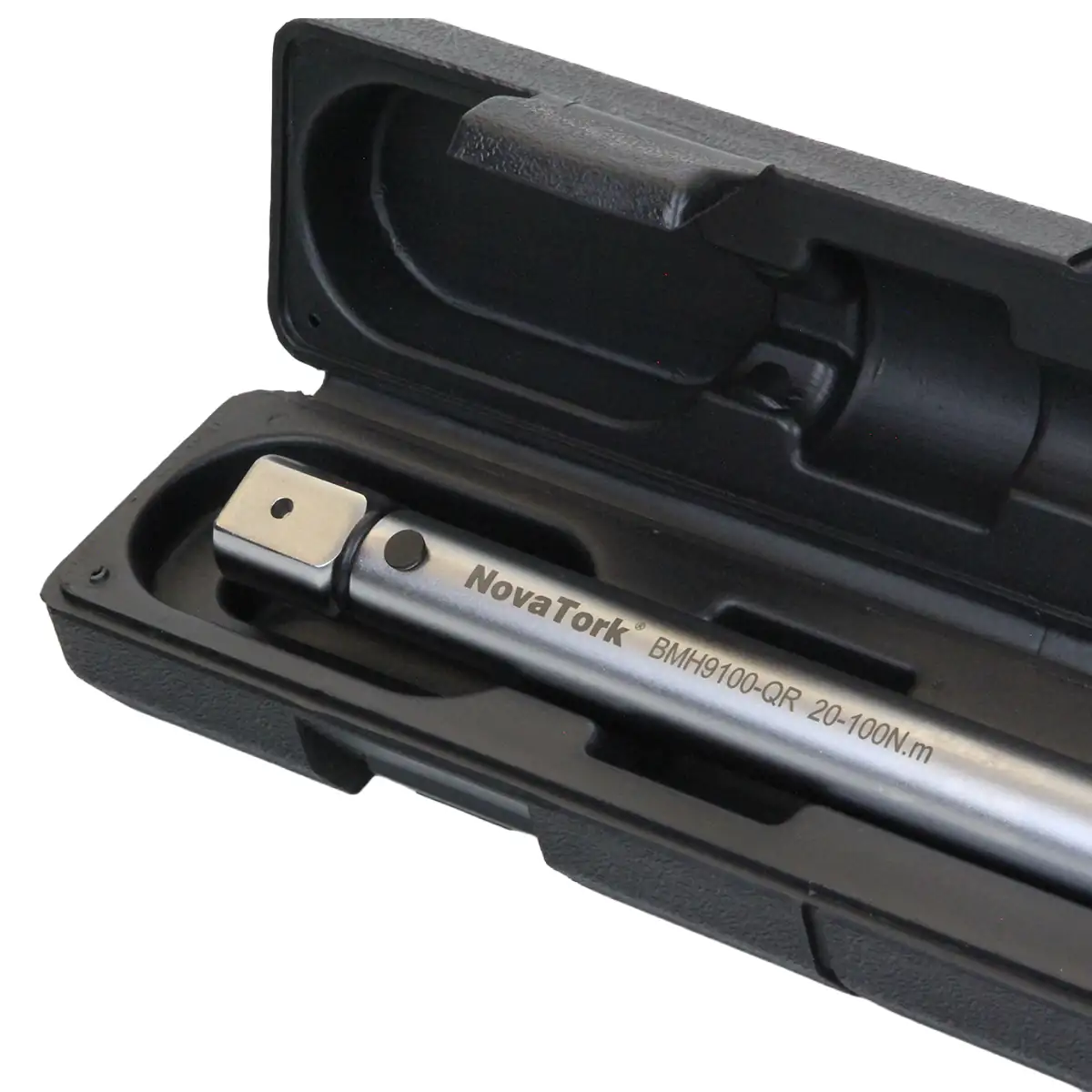

| BMH9100-QR | 20 الی 100 نیوتنمتر | 9×12 میلیمتر | 445.5 میلیمتر | 22 میلیمتر | 1.04 کیلوگرم |
| BMH14150-QR | 30 الی 150 نیوتنمتر | 14×18 میلیمتر | 453.3 میلیمتر | 32 میلیمتر | 1.05 کیلوگرم |
| BMH14220-QR | 40 الی 220 نیوتنمتر | 14×18 میلیمتر | 474.3 میلیمتر | 32 میلیمتر | 1.16 کیلوگرم |
| BMH14350-QR | 70 الی 350 نیوتنمتر | 14×18 میلیمتر | 537.3 میلیمتر | 32 میلیمتر | 1.34 کیلوگرم |
