کاربرد ترکمتر پیچگوشتی Lindstrom مدل MA500-2 در صنایع الکترونیک

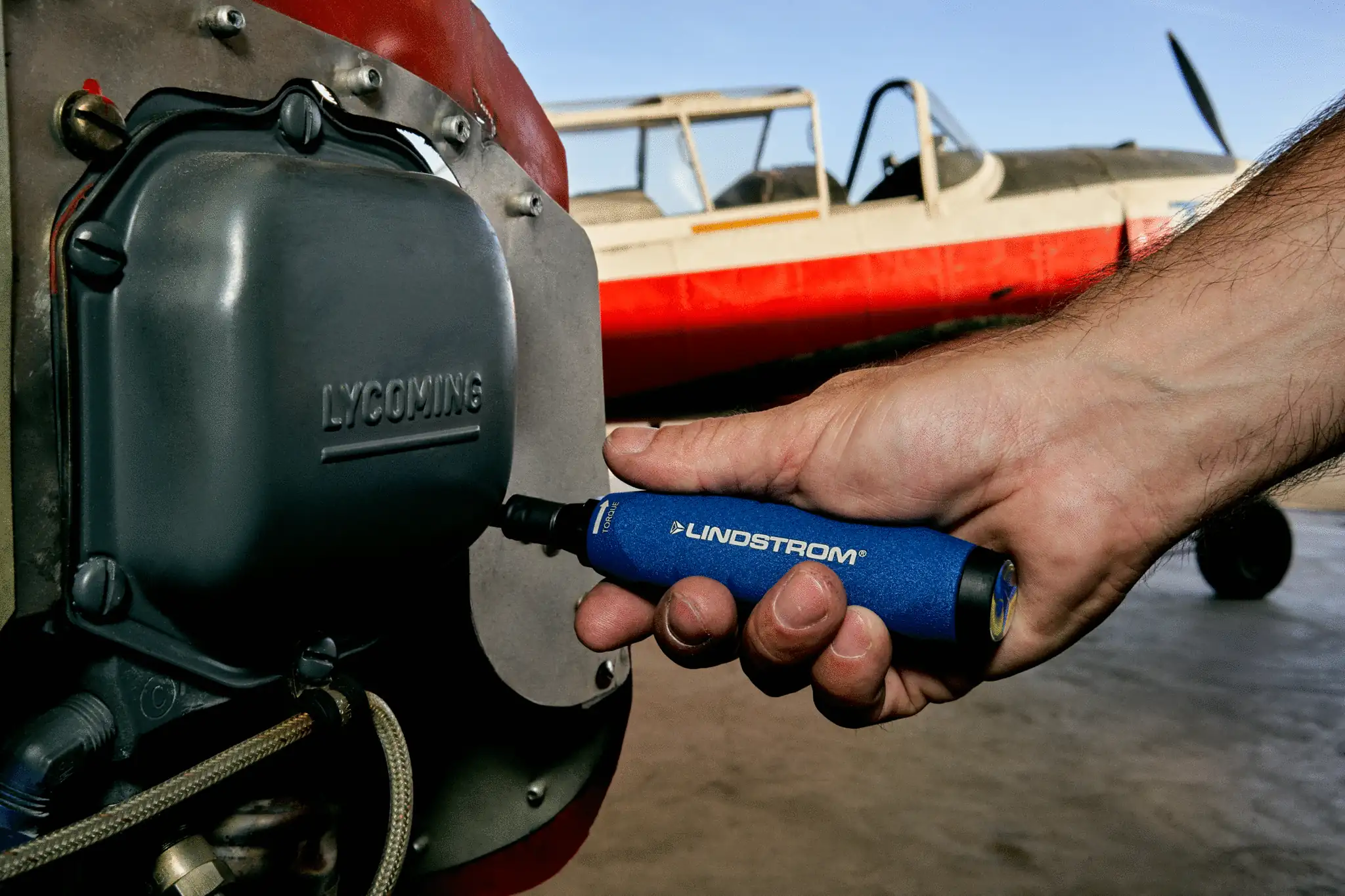

هنگام مونتاژ بردهای الکترونیکی (PCB)، تجهیزات مخابراتی یا قطعات هوافضا، دو خطر بزرگ قطعات را تهدید میکند: اول، بریدن پیچهای ظریف بر اثر اعمال نیروی بیش از حد؛ و دوم، سوختن آیسیها و میکروکنترلرها بر اثر تخلیه الکتریسیته ساکن بدن تکنسین (ESD).

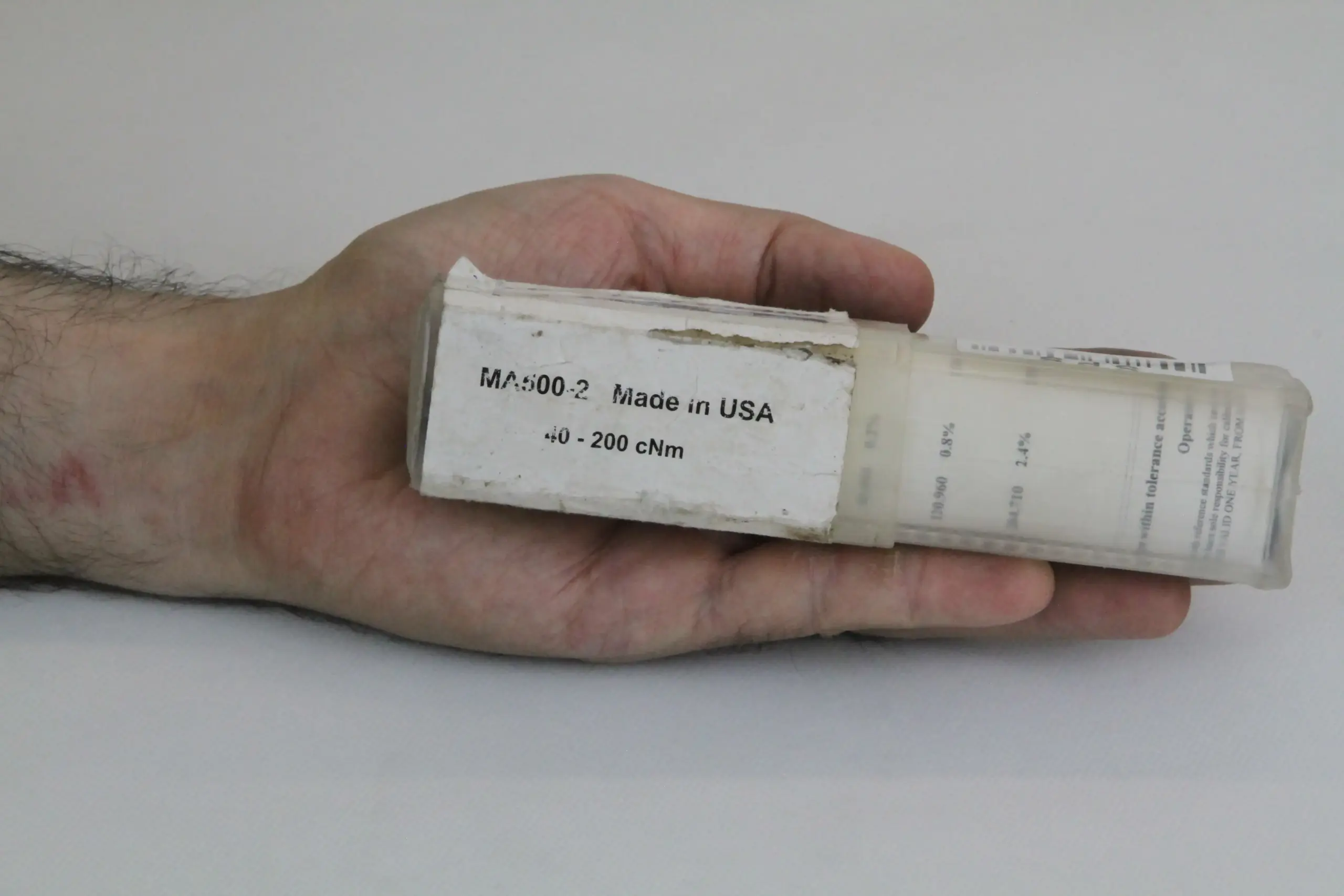

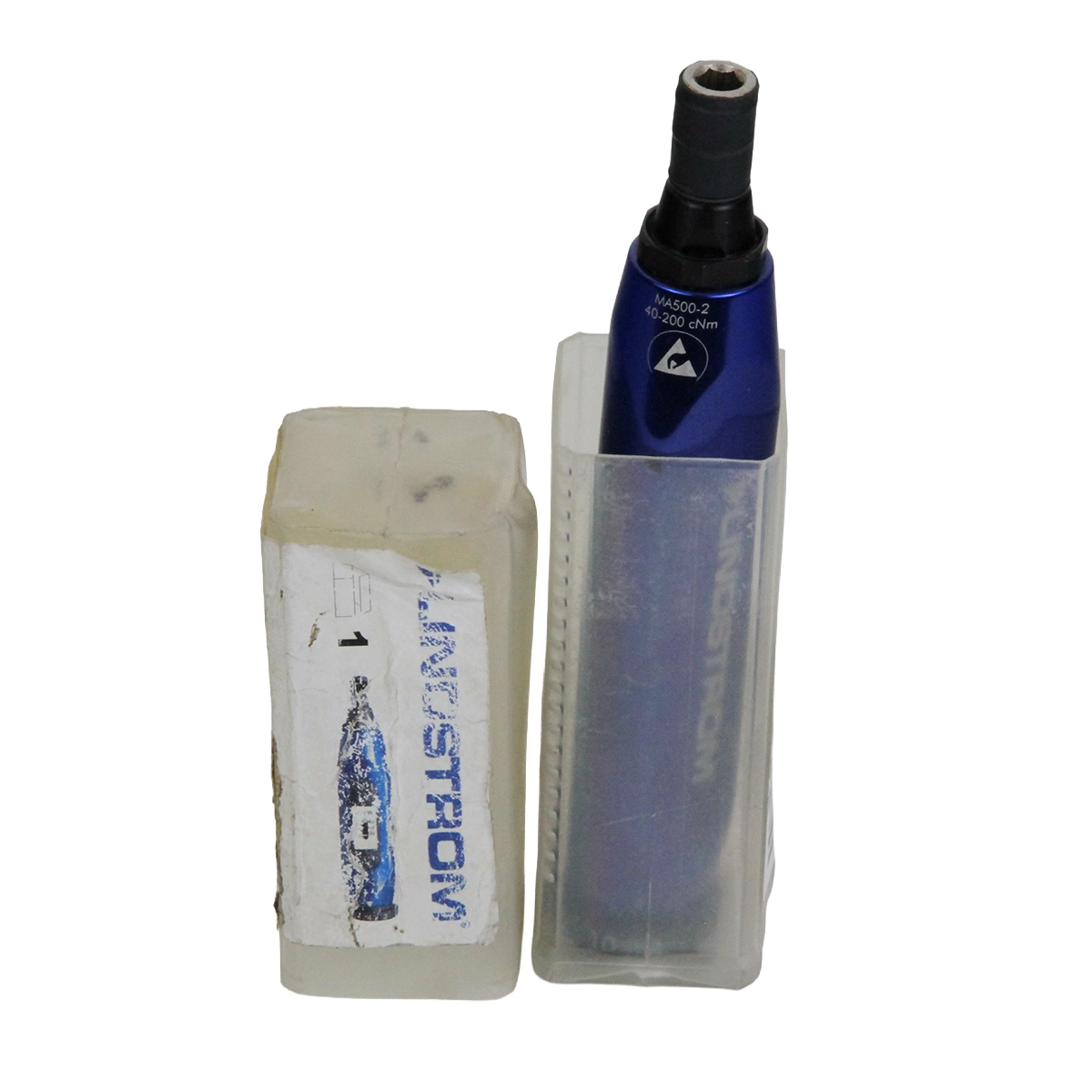

برای حل این چالشها، ترکمتر پیچگوشتی Lindstrom مدل MA500-2 که مستقیماً در ایالات متحده آمریکا (Made in USA) تولید میشود، روانه بازار شده است. این دستگاه نه تنها گشتاور را با دقت بسیار بالای ۶± درصد کنترل میکند، بلکه به صورت کامل با استانداردهای ضد الکتریسیته ساکن (IEC 61340-5-1 و EN 100015-1) مطابقت دارد و یک سپر محافظتی کامل برای قطعات گرانقیمت شما محسوب میشود.
بدنه تمامفلزی و درایو غیرمغناطیسی (Non-Magnetic)
یکی از ظرافتهای مهندسی در ترکمتر پیچگوشتی Lindstrom مدل MA500-2، استفاده از درایو خروجی ۱/۴ اینچ ششگوشِ فنری (Spring-Loaded) است. برخلاف پیچگوشتیهای معمولی که از آهنربا برای نگهداشتن نوک پیچگوشتی (بیت) استفاده میکنند، این مدل فاقد هرگونه مگنت است تا هیچگونه میدان مغناطیسی مخربی در اطراف قطعات حساس ایجاد نکند.

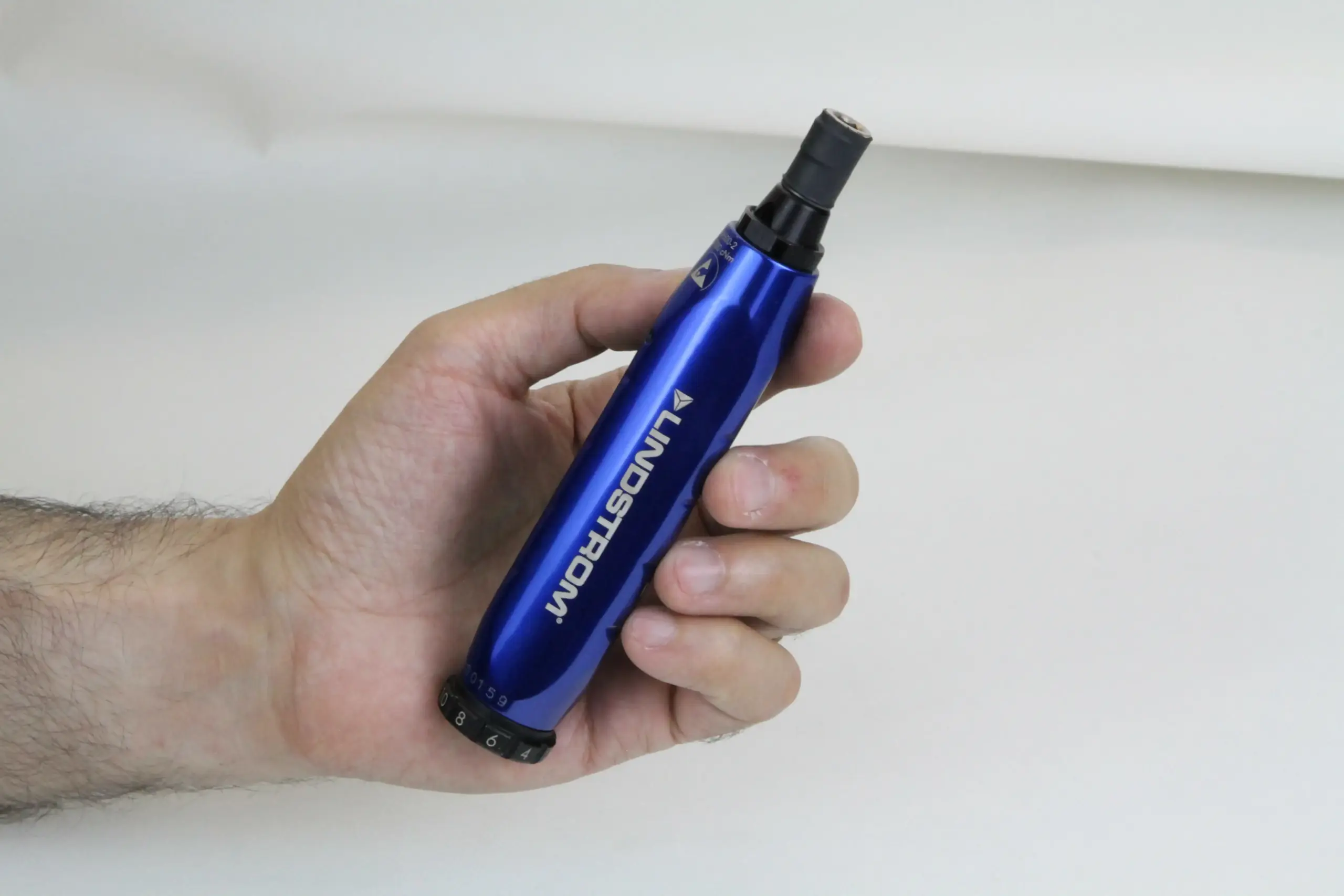

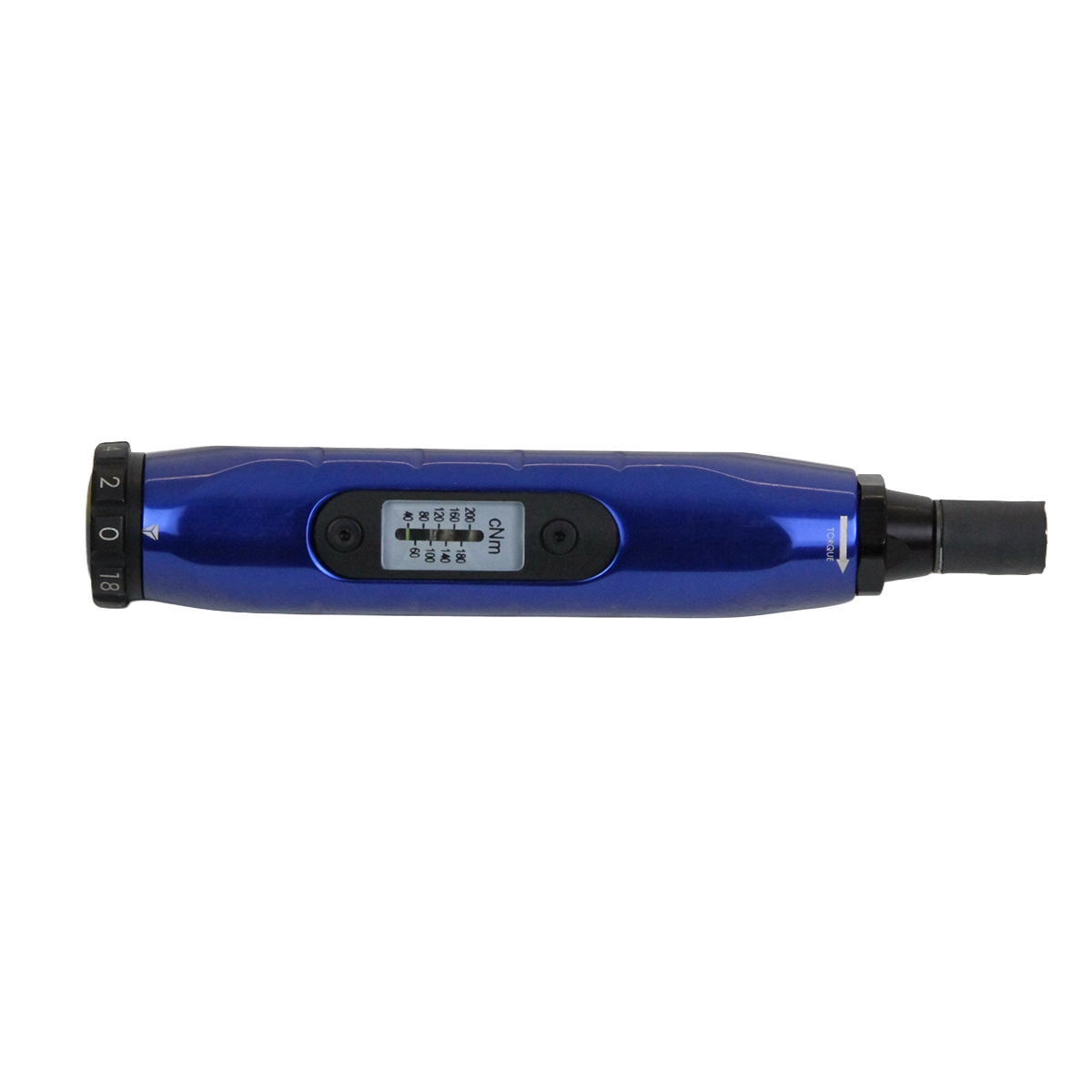

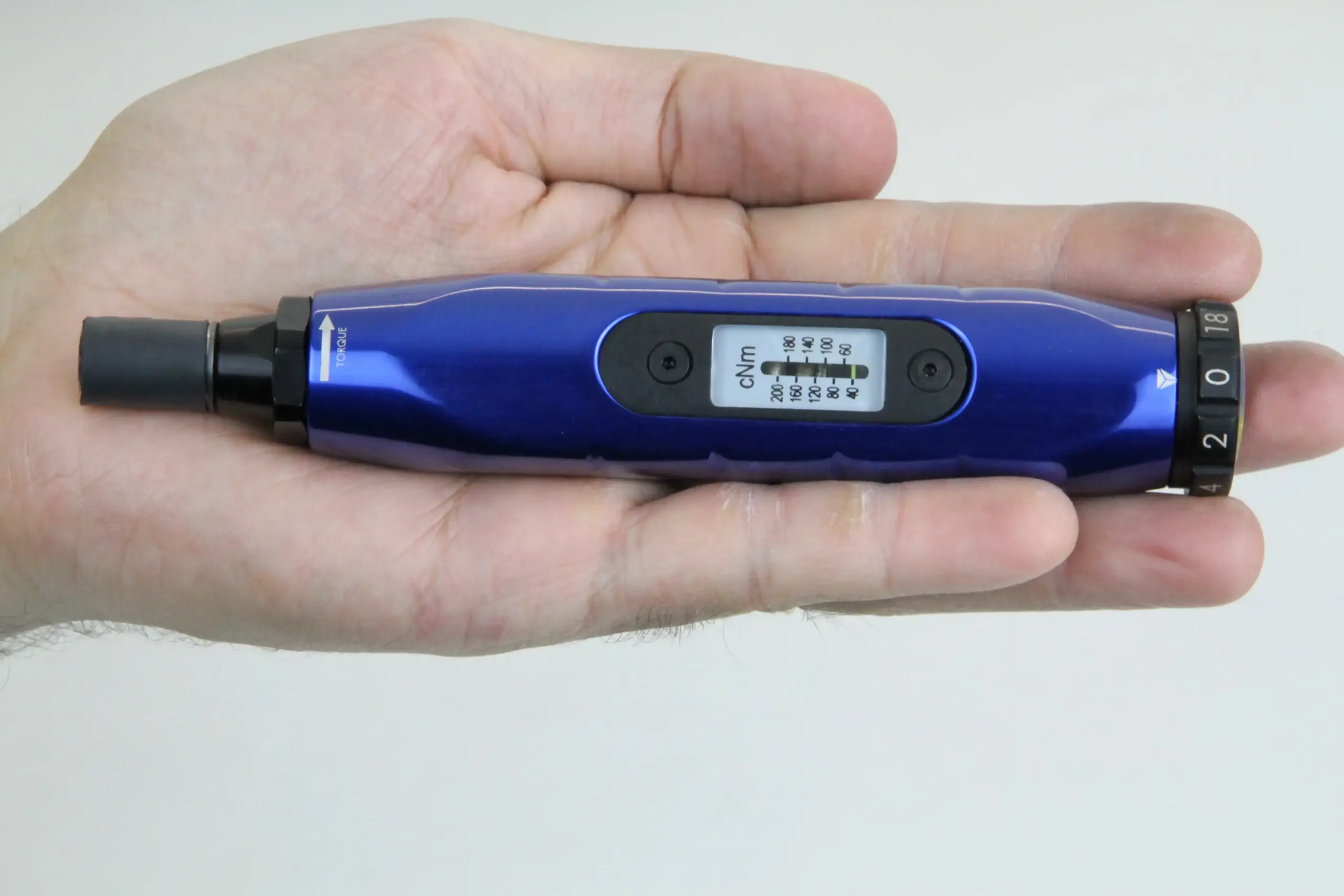

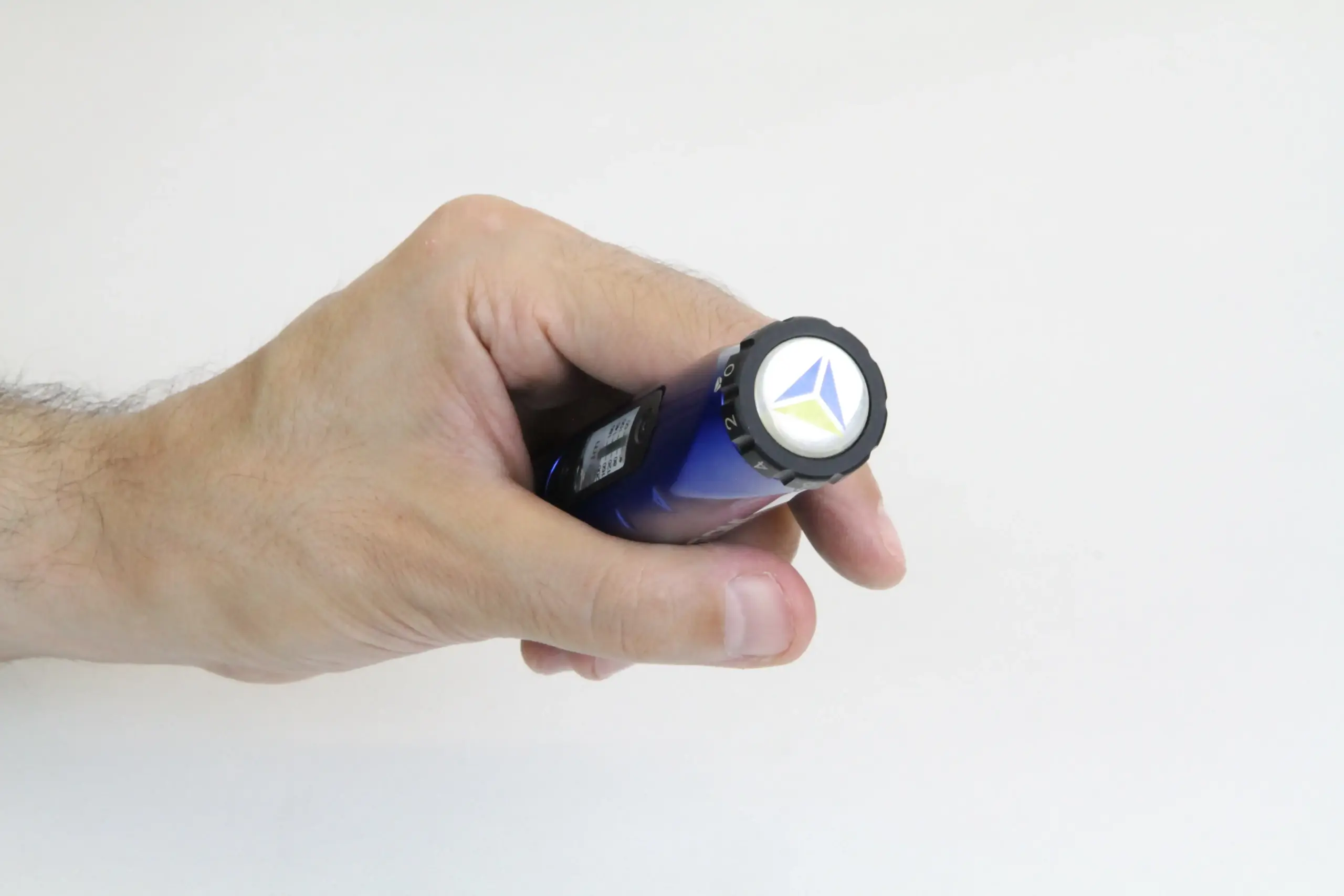

دسته سهپر (3-lobe handle) این ابزار کاملاً از جنس فلز (All-metal) ساخته شده تا دوام آن در خطوط تولید انبوه (Volume Production) تضمین شود. مقیاس تنظیم گشتاور روی بدنه به صورت بسیار خوانا طراحی شده و پس از رسیدن به گشتاور مورد نظر، مکانیزم کلاچ داخلی با ایجاد صدای کلیک (Clicking System) و رد کردن نیرو، از اعمال فشار مضاعف (Over-torque) جلوگیری میکند.
جدول مشخصات و ابعاد مهندسی دستگاه
بر اساس اطلاعات استخراج شده از فایل مرجع (کاتالوگ اصلی کمپانی لیندستروم)، ابعاد دقیق این پیچگوشتی برای کد قطعه MA500-2A در جدول زیر درج شده است. اندازه جمعوجور ۱۵۷ میلیمتری و وزن بسیار سبک ۲۶۰ گرمی آن، کار طولانیمدت را برای اپراتورها بدون خستگی مچ دست امکانپذیر میسازد.
| شماره مدل (Product) | بازه گشتاور (cN.m) | گام تنظیم (Increment) | طول کل (A) | قطر دسته (C) | وزن خالص |
|---|---|---|---|---|---|
| MA500-2 (MA500-2A) | 40 الی 200 سانتینیوتنمتر | 2 cN.m | 157 میلیمتر | 28 میلیمتر | 0.26 کیلوگرم |
