کاربرد ترکمتر آلومینیومی طرح گدور Novatork سری AUMR در صنایع سنگین
هنگامی که ظرفیت گشتاور به اعدادی نظیر ۱۵۰۰ یا ۲۰۰۰ نیوتنمتر میرسد، وزن ترکمترهای فولادی به قدری سنگین میشود که جابهجایی و کار با آنها برای تکنسینها به یک چالش فیزیکی سخت تبدیل میگردد. استفاده از ترکمتر آلومینیومی طرح گدور Novatork سری AUMR این مشکل را با بهرهگیری از آلیاژ آلومینیوم یکپارچه حل کرده است. این دستگاه با وجود طول بلند (تا بیش از ۲.۳ متر)، وزن بسیار متناسبی دارد (حدود ۱۱.۵ کیلوگرم برای مدل ۲۰۰۰ نیوتن) و به اپراتور اجازه میدهد در محیطهای کارگاهی سخت، بالاترین مانورپذیری را داشته باشد.
درایو دو طرفه و جغجغه پیوسته
یکی از نوآوریهای جذاب این مدل، طراحی منحصربهفرد هد جغجغه است. برخلاف ترکمترهای معمولی که باید آنها را به طور مداوم از روی پیچ بردارید و دوباره جا بزنید، جغجغه این دستگاه به شما اجازه میدهد تا با حرکات نوسانیِ پیوسته، پیچ را سفت کنید.

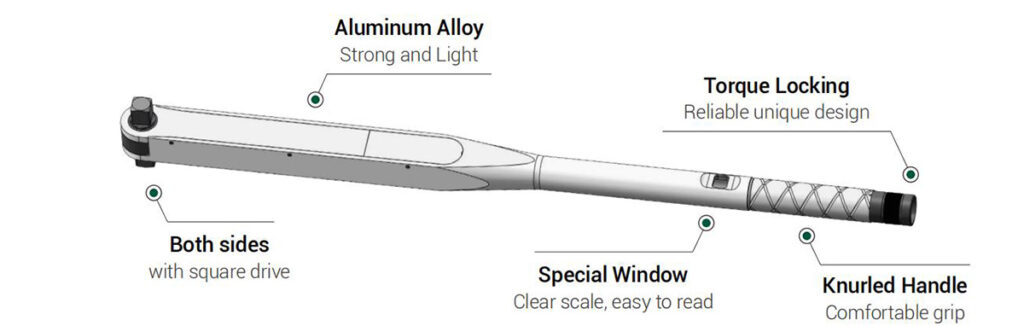

همچنین در ظرفیتهای ۲۰۰۰ نیوتن و پایینتر، هد دستگاه دارای درایو مربعی ۱ اینچ در هر دو سمت است (Dual Square Drive). این یعنی برای اعمال گشتاور در جهت معکوس (چپگرد)، نیازی به تغییر مکانیزم جغجغه ندارید، بلکه فقط کافیست آچار را برگردانده و از درایو سمت دیگر استفاده کنید.
نمایشگر دوگانه و قفل ایمنی

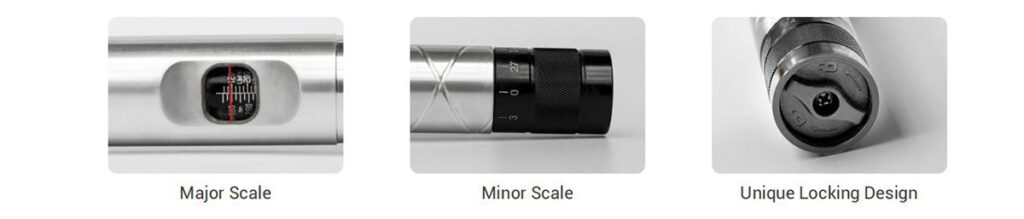

مکانیزم تنظیم در ترکمتر آلومینیومی طرح گدور Novatork سری AUMR شامل یک پنجره ویژه روی بدنه برای مشاهده مقیاس اصلی (N.m و Lb.ft) و یک مقیاس فرعی (Minor Scale) در انتهای دسته برای تنظیم دقیق گامها (با دقت ۵ یا ۱۰ نیوتن) میباشد. پس از تنظیم عدد دلخواه، سیستم قفل انتهایی (Unique Locking End) فعال شده و از تغییر ناگهانی و تصادفی گشتاور در حین اعمال فشارهای سنگین جلوگیری میکند.

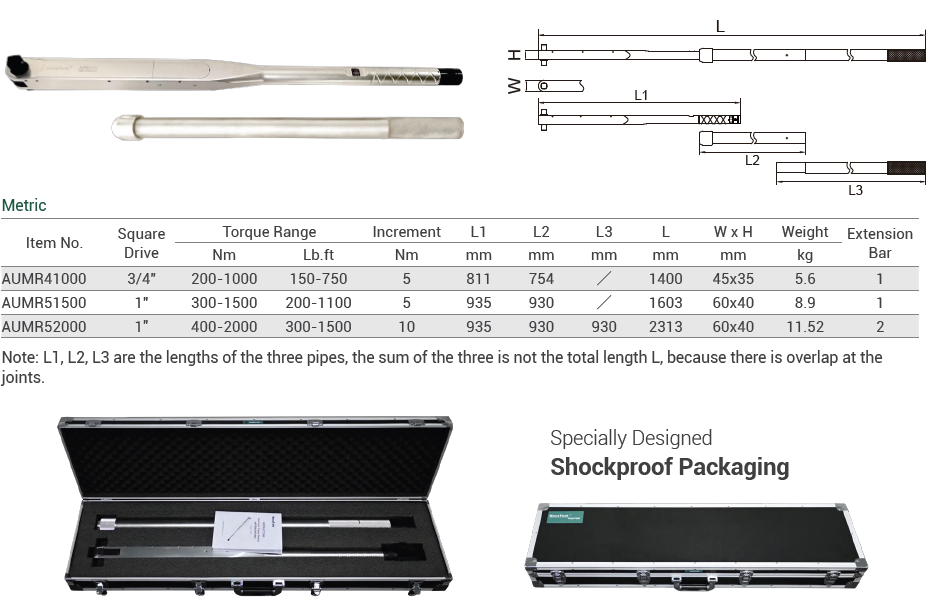

جدول مشخصات ابعادی، لولههای افزاینده و گشتاور

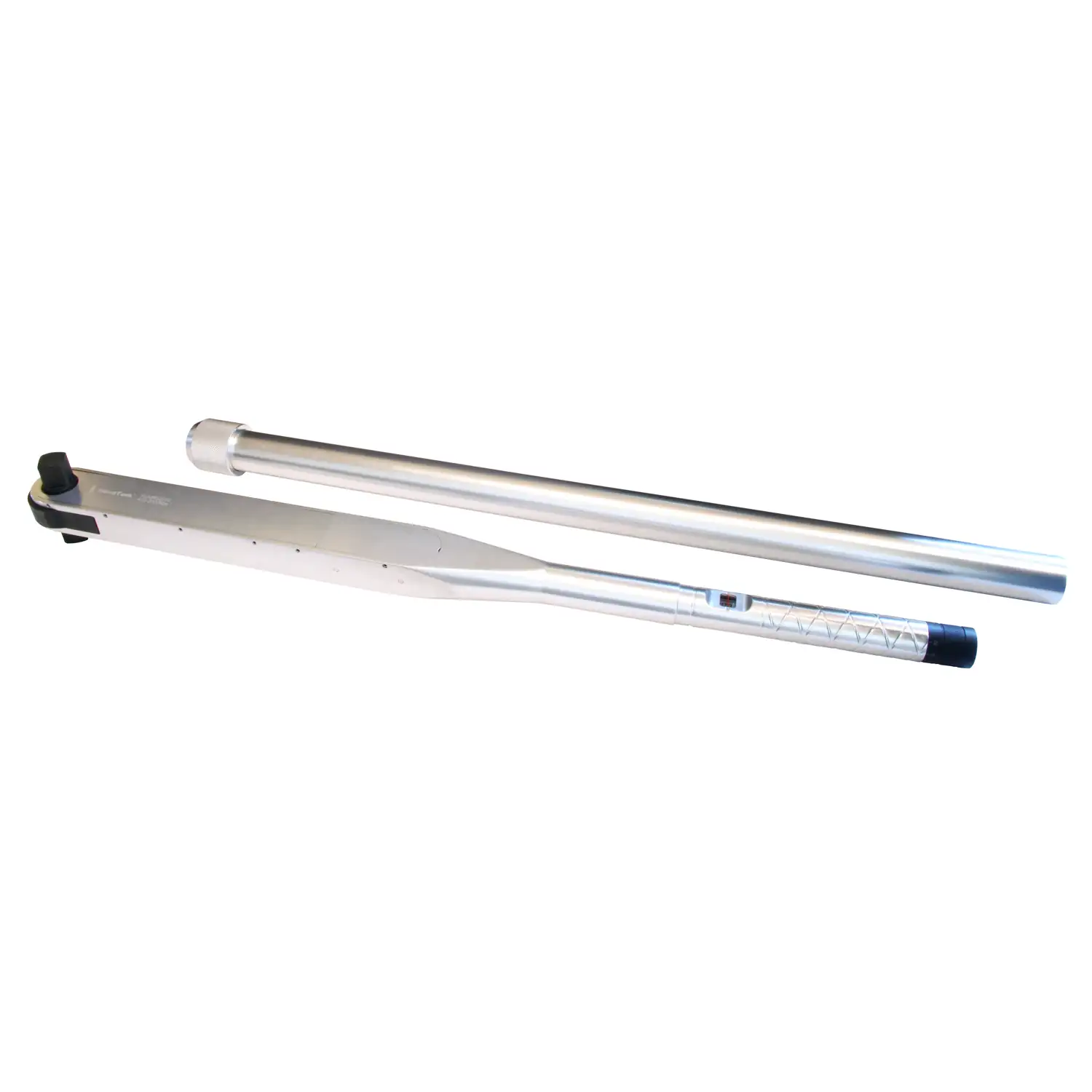

اعمال گشتاور ۲۰۰۰ نیوتنمتر با نیروی دست انسان به یک اهرم بسیار بلند نیاز دارد. نواترک برای این منظور، لولههای افزاینده (Extension Bars) را در بستهبندی مقاوم و ضدضربه (Shockproof Packaging) ارائه کرده است. مدل ۱۵۰۰ نیوتن دارای ۱ لوله افزاینده و مدل ۲۰۰۰ نیوتن دارای ۲ لوله افزاینده است که طول کل دستگاه (L) را به میزان چشمگیری افزایش میدهد.
| شماره فنی قطعه | بازه گشتاور (N.m) | گام تنظیم | درایو خروجی | تعداد لوله افزاینده | طول نهایی (L) | وزن خالص |
|---|---|---|---|---|---|---|
| AUMR51500 | 300 تا 1500 نیوتنمتر | 5 N.m | 1 اینچ (دو طرفه) | 1 عدد | 1603 میلیمتر | 8.90 کیلوگرم |
| AUMR52000 | 400 تا 2000 نیوتنمتر | 10 N.m | 1 اینچ (دو طرفه) | 2 عدد | 2313 میلیمتر | 11.52 کیلوگرم |
