کاربرد تبدیل ترکمتر Novatork سری CH در ابزار دقیق
یکی از مزیتهای بزرگ ترکمترهای مستطیلی (سریخور)، قابلیت اتصال هدهای مختلف اعم از تخت، رینگی و جغجغهای است. اما گاهی اوقات تکنسینها با چالشی مواجه میشوند: سایز ورودی دسته ترکمتر با سایز پایه هد همخوانی ندارد. به عنوان مثال، شما یک دسته ترکمتر بزرگ با ورودی 14×18 دارید، اما هدی که میخواهید استفاده کنید دارای پایه 9×12 است.
استفاده از تبدیل ترکمتر Novatork سری CH به عنوان یک رابط مکانیکی بین دسته و هد، این مشکل را برطرف میکند. این مبدلها (Adapters) با دقت میکرومتری ساخته شدهاند تا بدون ایجاد کوچکترین لقی یا تغییر زاویه، نیروی گشتاور را مستقیماً از دسته به هد منتقل کنند و در هزینههای خرید تجهیزات جدید صرفهجویی نمایند.

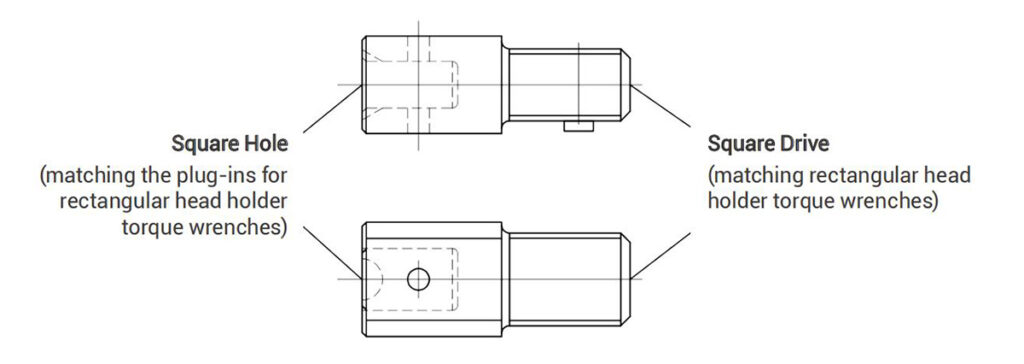

تفاوت درایو (Female) و شفت (Male)
هنگام انتخاب این محصول باید به دو اصطلاح Square Drive (مادگی/محل اتصال هد) و Shank Size (نری/شفت اتصال به دسته) توجه کنید:
- مدل CH9-14: دارای شفت 14×18 (وارد دسته بزرگ میشود) و درایو 9×12 (هدهای کوچک را میپذیرد).
- مدل CH14-9: دارای شفت 9×12 (وارد دسته کوچک میشود) و درایو 14×18 (هدهای بزرگ را میپذیرد).

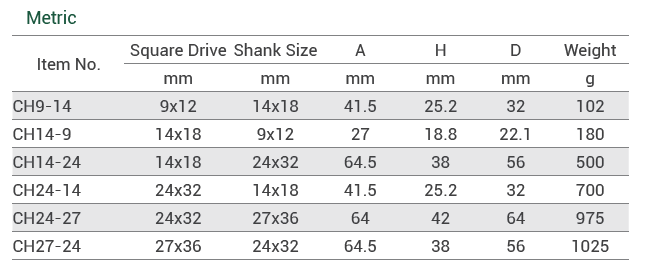

جدول مهندسی ابعاد و وزن مدلهای دوگانه
در جدول زیر، مشخصات مهندسی تبدیل ترکمتر Novatork سری CH برای دو سایز پرکاربرد 9×12 و 14×18 میلیمتر درج شده است. پارامتر (A) نشاندهنده میزان افزایش طول موثر (Effective Length) است که باید در محاسبات کالیبراسیون در نظر گرفته شود.
| شماره فنی (Item No) | درایو ورودی هد (Female) | شفت اتصال به دسته (Male) | افزایش طول موثر (A) | وزن خالص |
|---|---|---|---|---|
| CH9-14 | 9×12 میلیمتر | 14×18 میلیمتر | 41.5 میلیمتر | 102 گرم |
| CH14-9 | 14×18 میلیمتر | 9×12 میلیمتر | 27.0 میلیمتر | 180 گرم |
