چرا به سری ترکمتر لوله خور (چاکدار) نیاز داریم؟
یکی از بزرگترین چالشهای تکنسینها در صنایع هیدرولیک، کمپرسورسازی، سیستمهای ترمز خودرو و تجهیزات برودتی، سفت کردن مهرههایی است که به یک لوله (فلزی یا پلاستیکی) متصل هستند. در این شرایط، استفاده از آچارهای رینگیِ بسته غیرممکن است (چون لوله مانع ورود آچار میشود). از طرفی، مهرههای لولهای معمولاً از جنس برنج یا مس هستند و مقاومت فیزیکی پایینی دارند.
سری ترکمتر لوله خور تخت Novatork شفت 16mm (که با نام Open Ring نیز شناخته میشود) دقیقاً برای همین سناریو طراحی شده است. این ابزار دارای یک شکاف (چاک) است که به شما اجازه میدهد آچار را از دور لوله رد کرده و روی مهره بیندازید. سپس آچار مانند یک حلقه قدرتمند، دور مهره را در بر میگیرد و نیروی ترکمتر را بدون ذرهای لغزش به آن منتقل میکند.
مقایسه استراتژیک: تخت معمولی در برابر لولهخور تخت
بسیاری از افراد به اشتباه سعی میکنند مهرههای لولهای را با سریهای تخت معمولی (Open-End) سفت کنند، اما این کار در گشتاورهای بالا یک فاجعه به بار میآورد:
مزایای سری لوله خور تخت (همین محصول)
- درگیری با ۵ وجه: این سری تقریباً تمام محیط مهره را میپوشاند و فشار را روی تمام وجهها پخش میکند.
- جلوگیری از له شدگی: خطر کچل شدن یا گرد شدن لبههای مهره در گشتاورهای بالا را به صفر میرساند.
- ایمنی تکنسین: احتمال در رفتن آچار (Slip) و آسیب به دست کاربر وجود ندارد.
نقاط ضعف سری تخت معمولی (در اتصالات لولهای)
- درگیری با ۲ وجه: فقط دو طرف مهره را میگیرد و تمرکز فشار روی دو نقطه به شدت بالاست.
- له کردن مهره: اگر مهره برنجی یا مسی باشد، لبههای آن سریعاً تغییر شکل میدهند.
بررسی نقشه مهندسی و جدول ابعاد
یکی از مهمترین نکات در استفاده از ترکمترهای صنعتی، عدم تغییر طول اهرم هنگام تعویض سری است. همانطور که در نقشه مهندسی زیر مشاهده میکنید، مهندسان نواترک پارامتر A (فاصله مرکز پین اتصال تا مرکز مهره) را در تمامی سایزهای این خانواده دقیقاً روی 31.8 میلیمتر ثابت نگه داشتهاند. این یعنی شما با تغییر سایز دهانه از ۱۰ به ۱۹ میلیمتر، نیازی به کالیبراسیون مجدد دستگاه ندارید و طول بازوی ترکمتر تغییر نمیکند.

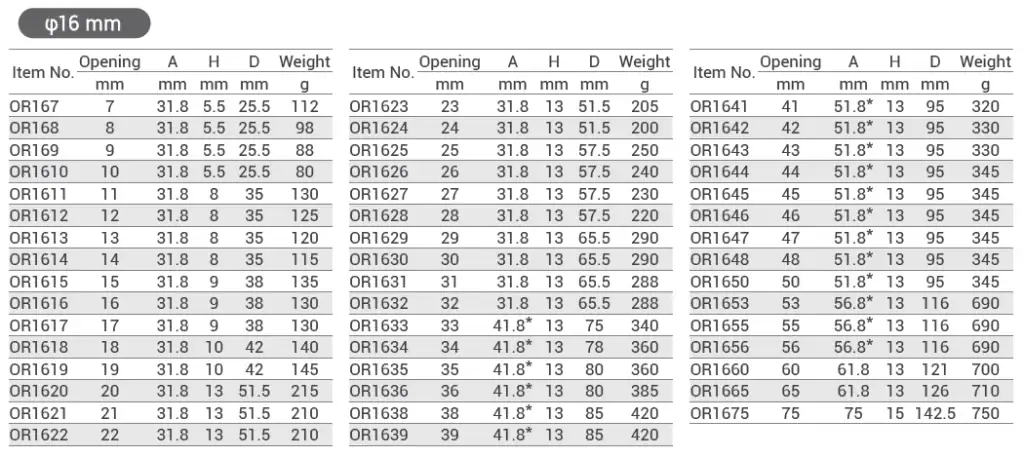

اتصال ورودی این محصول از نوع شفت گرد ۱۶ میلیمتر (16mm Round Hole) است که با یک پین قفلشونده به صورت ایمن داخل ترکمترهای ماده (شفتگیر) نواترک محکم میشود. در جدول زیر، جزئیات ابعادی مانند ضخامت (H) و قطر خارجی (D) برای بررسی دسترسی در فضاهای تنگ درج شده است:
| مدل قطعه | سایز دهانه خروجی | شفت اتصال | ضخامت حلقه (H) | قطر خارجی (D) | وزن خالص |
|---|---|---|---|---|---|
| OR1610 | 10 میلیمتر | 16 میلیمتر گرد | 5.5 میلیمتر | 25.5 میلیمتر | 80 گرم |
| OR1611 | 11 میلیمتر | 16 میلیمتر گرد | 8 میلیمتر | 35 میلیمتر | 130 گرم |
| OR1612 | 12 میلیمتر | 16 میلیمتر گرد | 8 میلیمتر | 35 میلیمتر | 125 گرم |
| OR1613 | 13 میلیمتر | 16 میلیمتر گرد | 8 میلیمتر | 35 میلیمتر | 120 گرم |
| OR1614 | 14 میلیمتر | 16 میلیمتر گرد | 8 میلیمتر | 35 میلیمتر | 115 گرم |
| OR1617 | 17 میلیمتر | 16 میلیمتر گرد | 9 میلیمتر | 38 میلیمتر | 130 گرم |
| OR1619 | 19 میلیمتر | 16 میلیمتر گرد | 10 میلیمتر | 42 میلیمتر | 145 گرم |
