سیستم پمپ‌جدا (Remote Type) چیست و چه مزیتی در تابلوسازی دارد؟

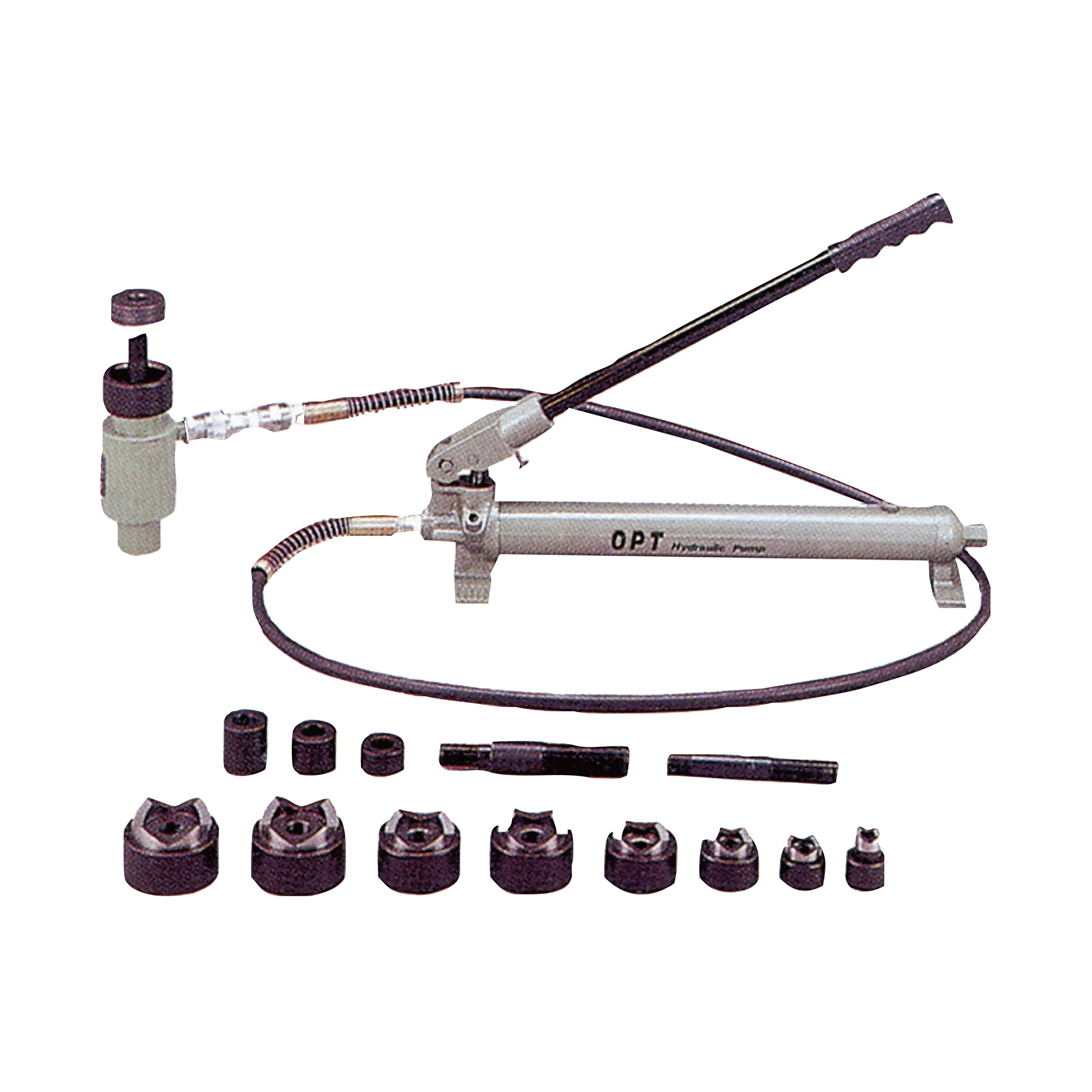

در پانچ‌های هیدرولیک یکپارچه، سیلندر روغن و اهرم پمپاژ مستقیماً به کلگی پانچ متصل هستند که باعث سنگین شدن ابزار روی دست و عدم دسترسی به فضاهای فوق‌العاده باریک می‌شود. ست پانچ هیدرولیک ۱۲ تن پمپ جدا OPT مدل MAP-10 این مشکل را با معماری ریموت (Remote Type) برطرف کرده است؛ پمپ هیدرولیک دستی روی زمین یا کف سینی کابل مستقر می‌شود و روغن از طریق یک شیلنگ هیدرولیک انعطاف‌پذیر به طول ۱.۸ متر به کلگی منتقل می‌گردد. این ساختار به تکنسین اجازه می‌دهد کلگی سبک ابزار را با تسلط کامل در هر ارتفاع یا زاویه تنگی روی سقف یا کف تابلو برق مهار کند.
قدرت ۱۲ تن هیدرولیک و پوشش سوراخ‌کاری تا سایز ۴ اینچ (۱۱۵.۵ میلی‌متر)
ایجاد حفره روی ورق‌های گالوانیزه ضخیم ۳.۲ میلی‌متری (Gauge 11) و شیت‌های سخت استنلس استیل ۱.۶ میلی‌متری در سایزهای بزرگ نیازمند نیرویی فوق‌العاده است. سیلندر قدرتمند کلگی MAP10-H توان هیدرولیکی عظیم ۱۲ تن (معادل وزن ۸ دستگاه خودروی سواری) ایجاد می‌کند تا سنبه‌های بزرگ ۴ اینچ بدون هیچ‌گونه لهیدگی در لبه ورق نفوذ کنند و خروجی کار بدون موج و کاملاً آماده عبور لوله‌ها و گلندهای سنگین باشد.
بررسی ۱۰ سایز سنبه و ماتریس همراه پکیج صنعتی MAP-10

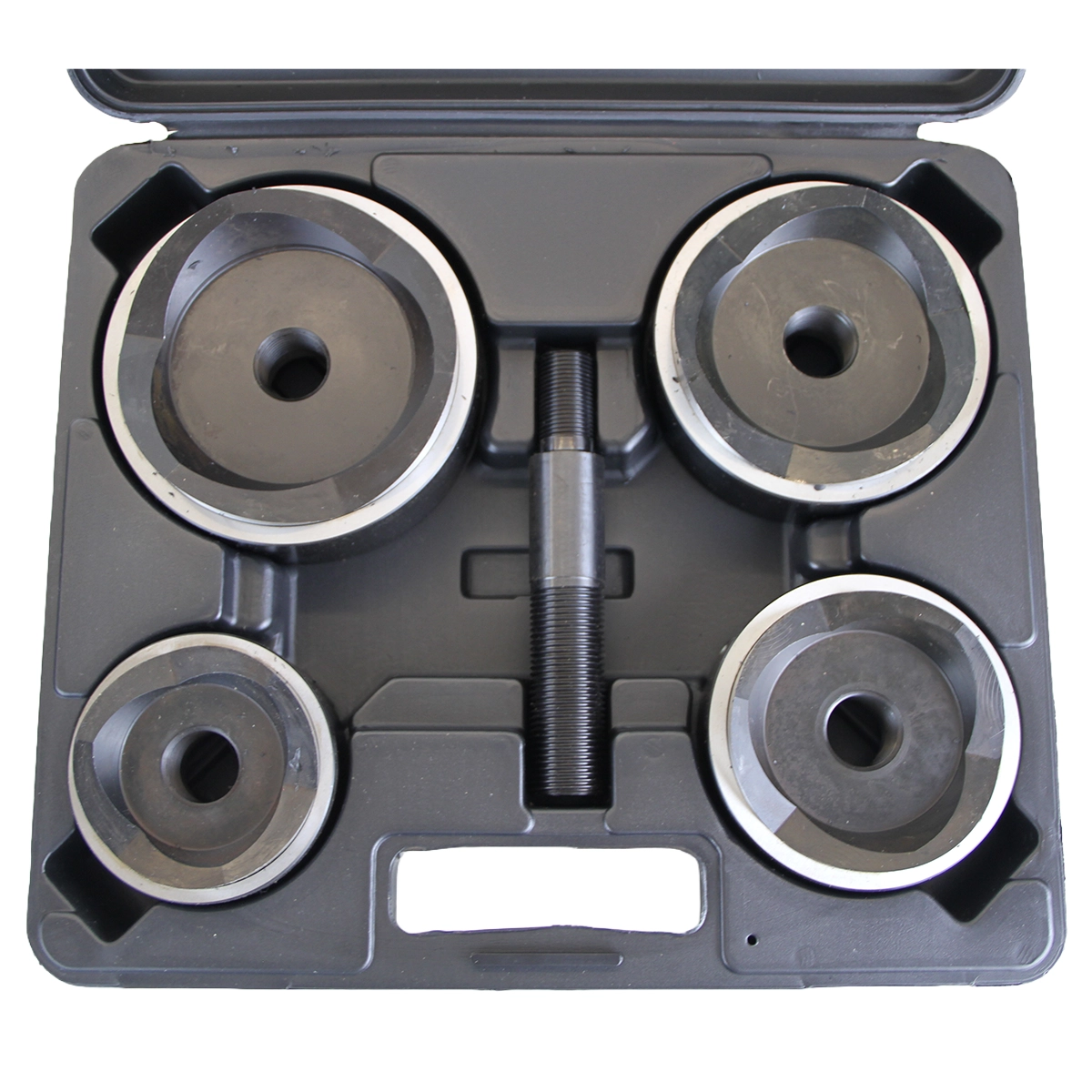

این ست کامل شامل ۱۰ جفت سنبه و ماتریس سخت‌کاری‌شده صنعتی است که تمامی استانداردهای لوله‌کشی و گلندهای برق را از ۱/۲ تا ۴ اینچ به طور کامل پوشش می‌دهد:
- سایزهای متوسط: شامل ۱/۲ اینچ (۲۱.۸mm)، ۳/۴ اینچ (۲۷.۶mm)، ۱ اینچ (۳۴.۱mm)، ۱-۱/۴ اینچ (۴۲.۷mm)، ۱-۱/۲ اینچ (۴۸.۷mm) و ۲ اینچ (۶۰.۵mm).
- سایزهای بزرگ صنعتی: شامل ۲-۱/۲ اینچ (۷۶.۱mm)، ۳ اینچ (۸۸.۹mm)، ۳-۱/۲ اینچ (۱۰۲.۸mm) و ۴ اینچ (۱۱۵.۵mm).
علاوه بر قالب‌ها، ۳ عدد شفت کششی سخت‌کاری‌شده فولادی (در سایزهای ۳/۸ اینچ، ۳/۴ اینچ و شفت فوق‌العاده ضخیم ۱ اینچ مخصوص قالب‌های بزرگ) به همراه ۳ عدد بوش فاصله‌انداز (کدهای AD20 ،AD34 و AD44) در پکیج قرار دارند.

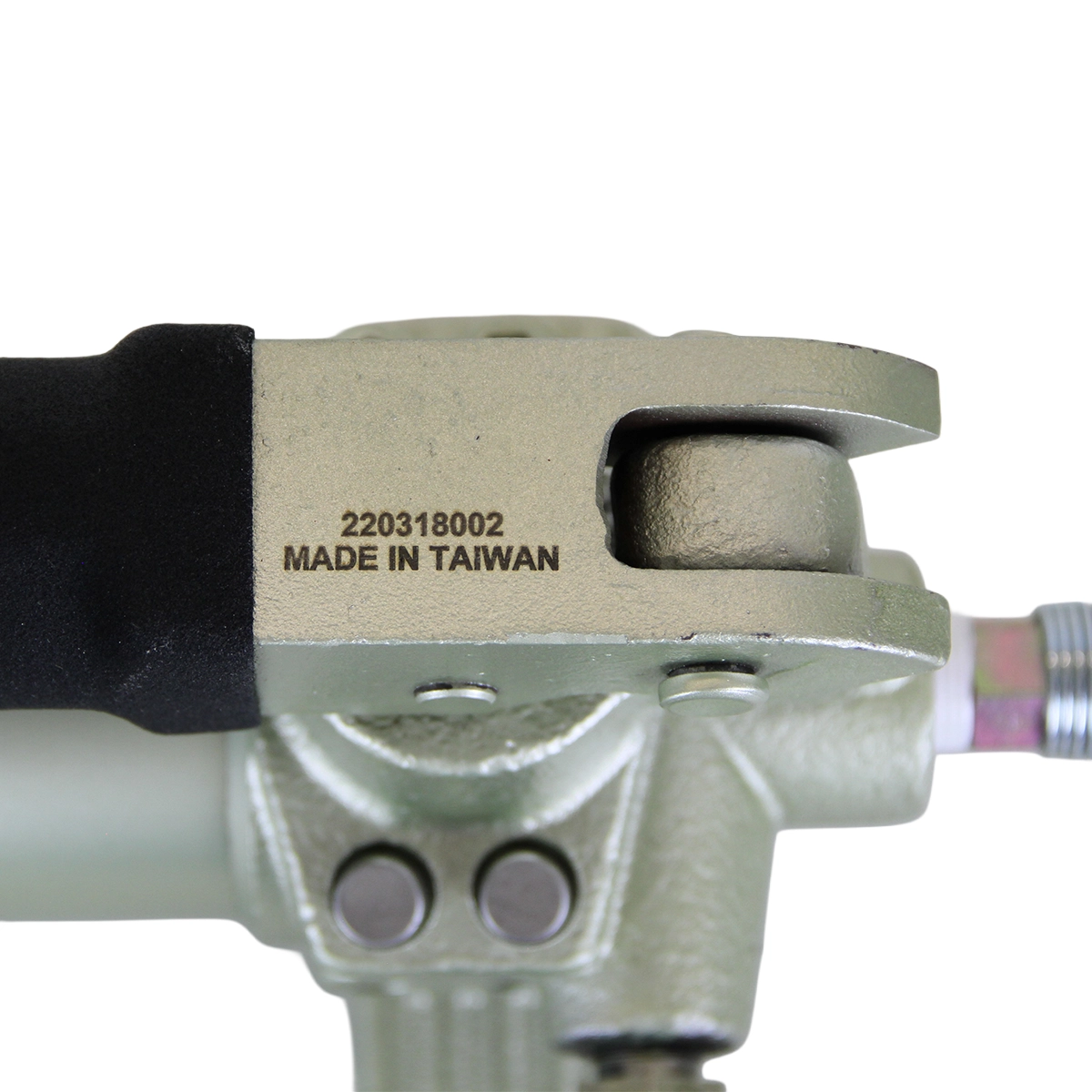

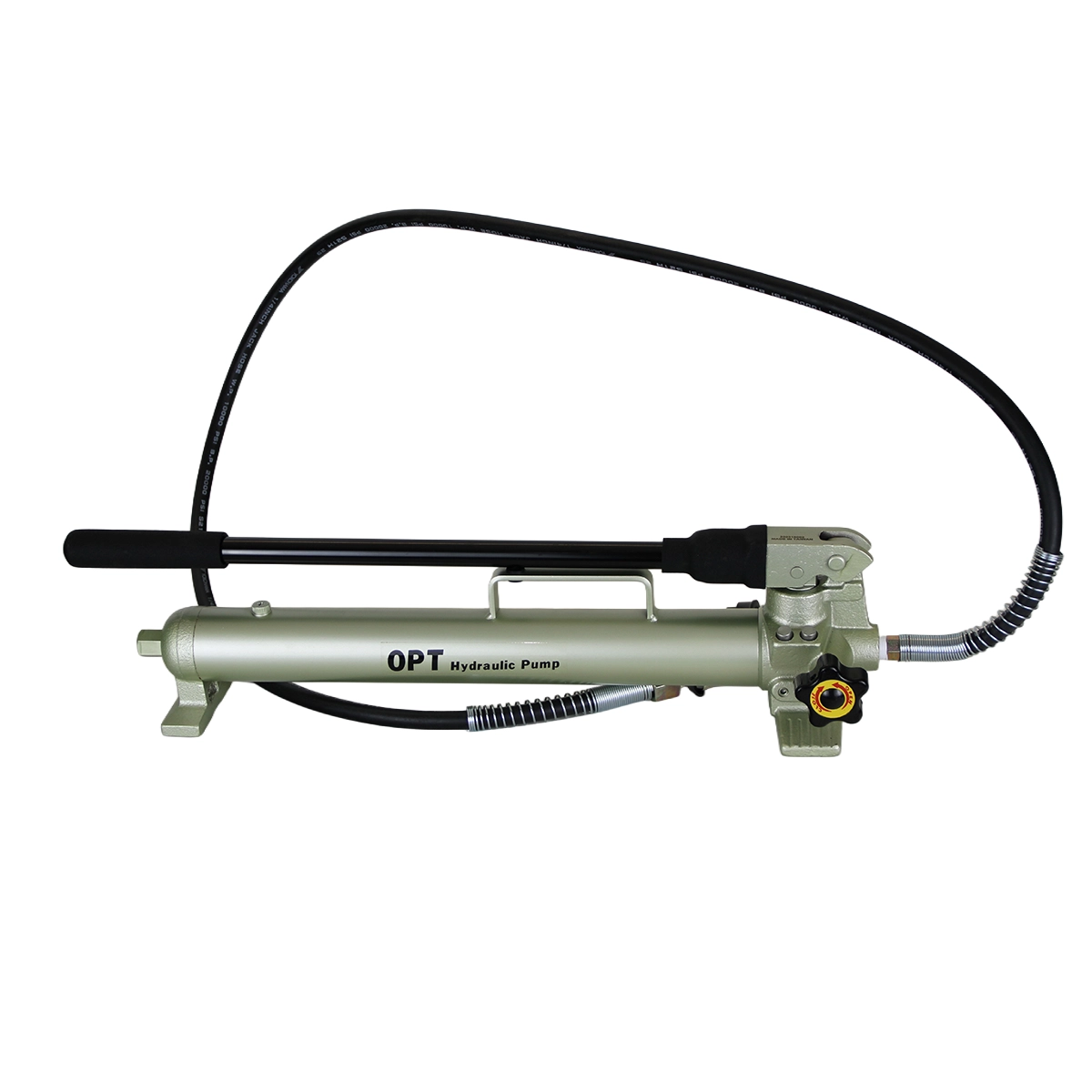

پمپ دستی استاندارد H-B به همراه شیلنگ هیدرولیک ۱.۸ متری

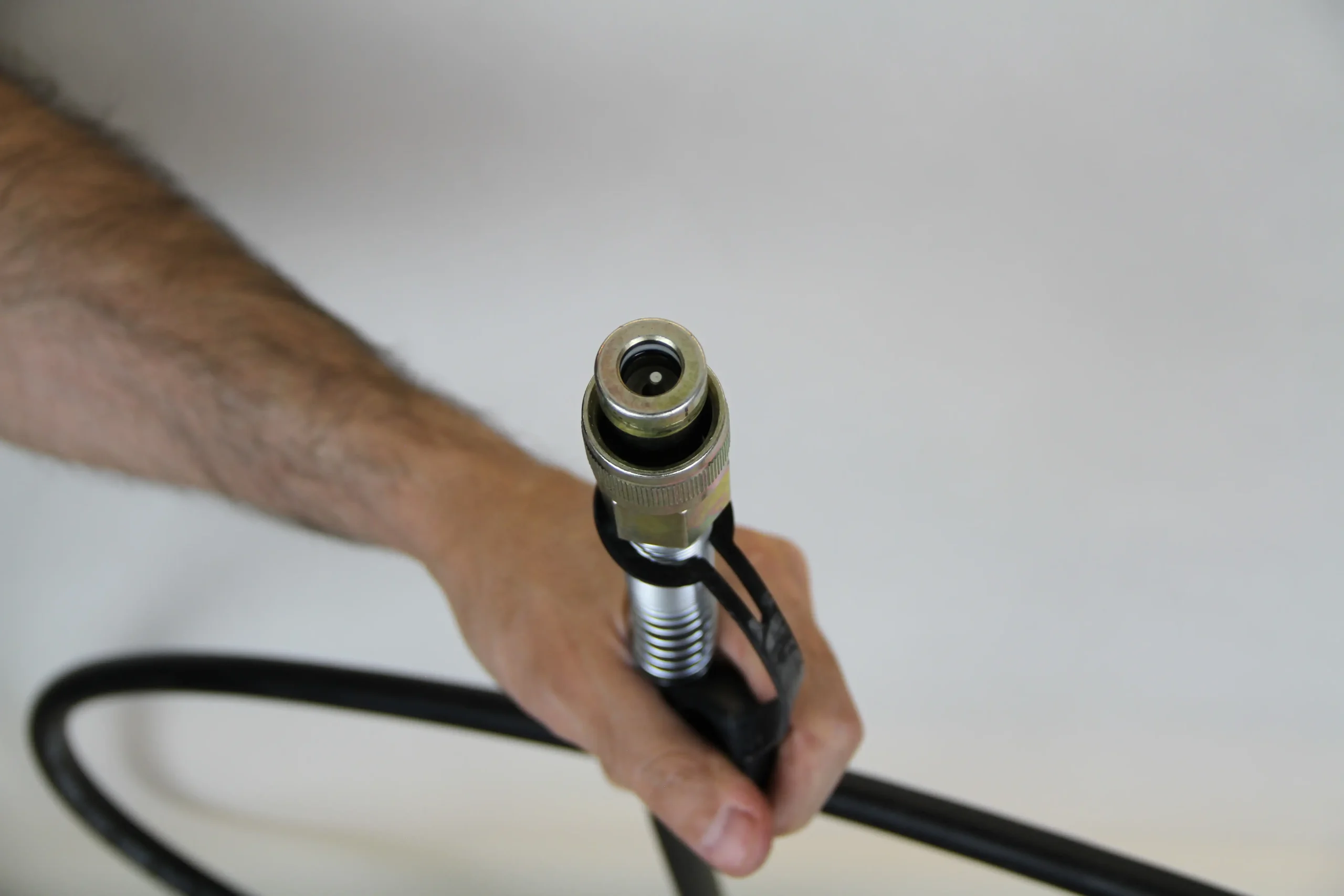

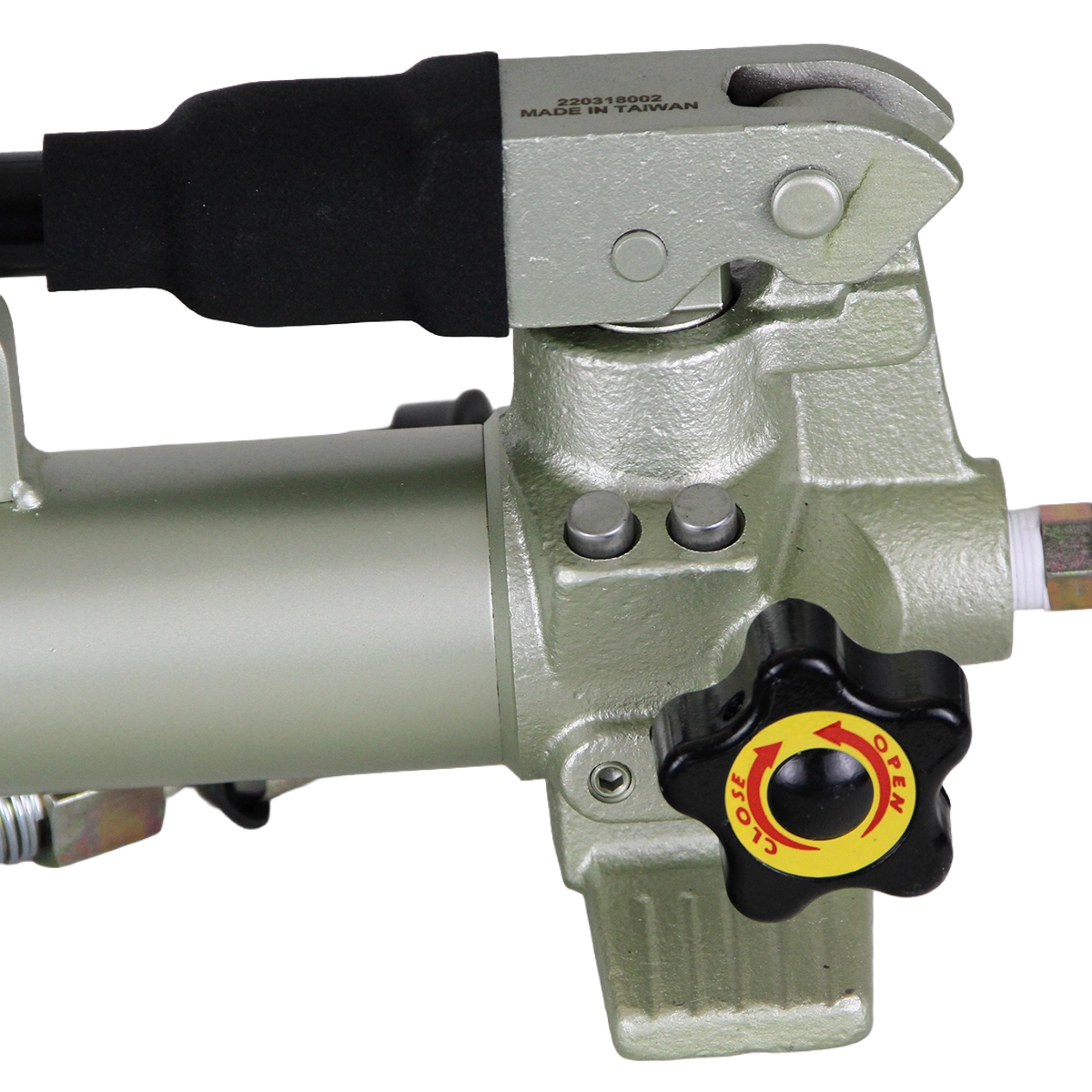

همراه این مجموعه پمپ هیدرولیک دستی مدل H-B عرضه می‌شود که دارای بدنه فولادی مقاوم، شیر تخلیه ولومی با بازگشت سریع پیستون و اهرم لاستیکی ضدلغزش است. شیلنگ فشار قوی ۱.۸ متری مجهز به کوپلینگ نری و مادگی ضدروغن‌ریزی سریع (Quick Coupler) است که اتصال کلگی به پمپ را در چند ثانیه و بدون نیاز به آچارکشی میسر می‌سازد.
جدول مشخصات فنی ست پانچ هیدرولیک ۱۲ تن OPT مدل MAP-10
| ویژگی فنی | توضیحات و مقادیر دستگاه |
|---|---|
| کمپانی سازنده | OPT (ساخت اصل تایوان) |
| مدل نامبر رسمی پکیج | MAP-10 (مشتمل بر کلگی MAP10-H و پمپ H-B) |
| مکانیزم عملکرد | سیستم هیدرولیک پمپ‌جدا (Remote Type) |
| قدرت خروجی هیدرولیک | ۱۲ تن واقعی (12 Tons Output) |
| طول شیلنگ هیدرولیک همراه | ۱.۸ متر فشار قوی با کوپلینگ اتصال سریع |
| ظرفیت ورق گالوانیزه و آهن | تا ضخامت ۳.۲ میلی‌متر (Gauge 11) |
| ظرفیت ورق استنلس استیل | تا ضخامت ۱.۶ میلی‌متر (Gauge 16) |
| تعداد و سایز قالب‌های همراه | ۱۰ دست سنبه و ماتریس از قطر ۲۱.۸ تا ۱۱۵.۵ میلی‌متر (1/2″ تا 4″) |
| میله‌های کششی همراه | ۳ عدد شفت فولادی ویژه (سایزهای 3/8″ ، 3/4″ و 1″) |
| بوش‌های فاصله‌انداز همراه | ۳ عدد اسپیسر صنعتی (کدهای AD20 ،AD34 و AD44) |
| مجموع اقلام پکیج | ۱۸ پارچه شامل متعلقات، قالب‌ها، کلگی و پمپ |
| بسته‌بندی و حمل | کیف فلزی فوق‌العاده مقاوم با چیدمان سازمان‌یافته |
مزایا و نقاط قوت
- کلگی پمپ‌جدا سبک با مانور بی‌نظیر داخل شلوغ‌ترین فضاهای تابلو برق
- نیروی خردکننده ۱۲ تن برای برش بدون افت توان تا سایز ۴ اینچ
- پوشش استثنایی ۱۰ سایز استاندارد لوله‌ها و گلندهای صنعتی در یک ست
- شیلنگ ۱.۸ متری فشار قوی جهت پمپاژ راحت بدون نیاز به در دست گرفتن پمپ
- دارای ۳ سایز شفت کششی سخت‌کاری‌شده متناسب با سنبه‌های کوچک و بزرگ
نکات قابل توجه
- به دلیل پوشش قالب‌های سنگین تا ۴ اینچ، وزن کلی چمدان فلزی ابزار نسبت به مدل‌های ۶ تنی بالاتر است و برای کارهای سبک سیار به فضای بیشتری نیاز دارد.

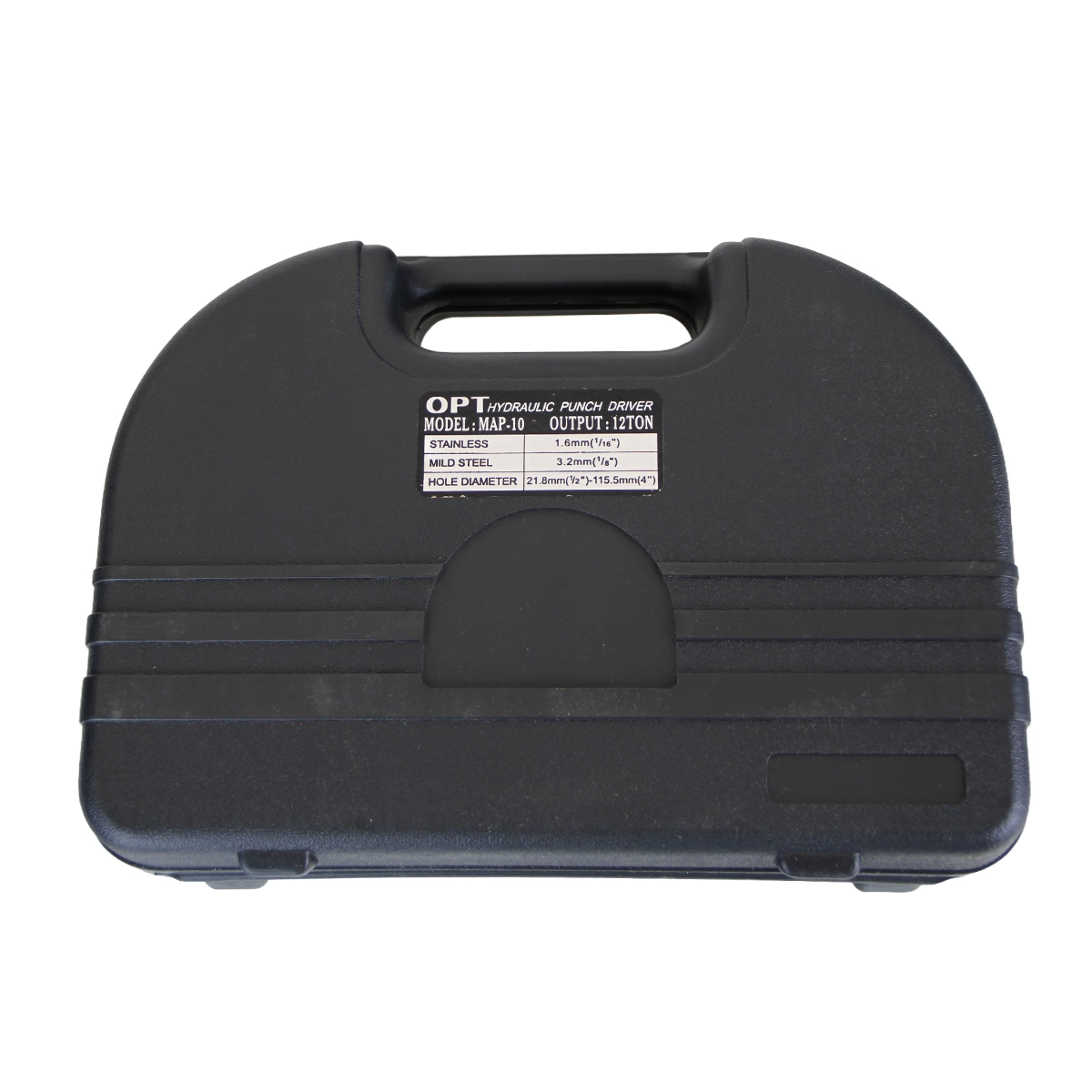

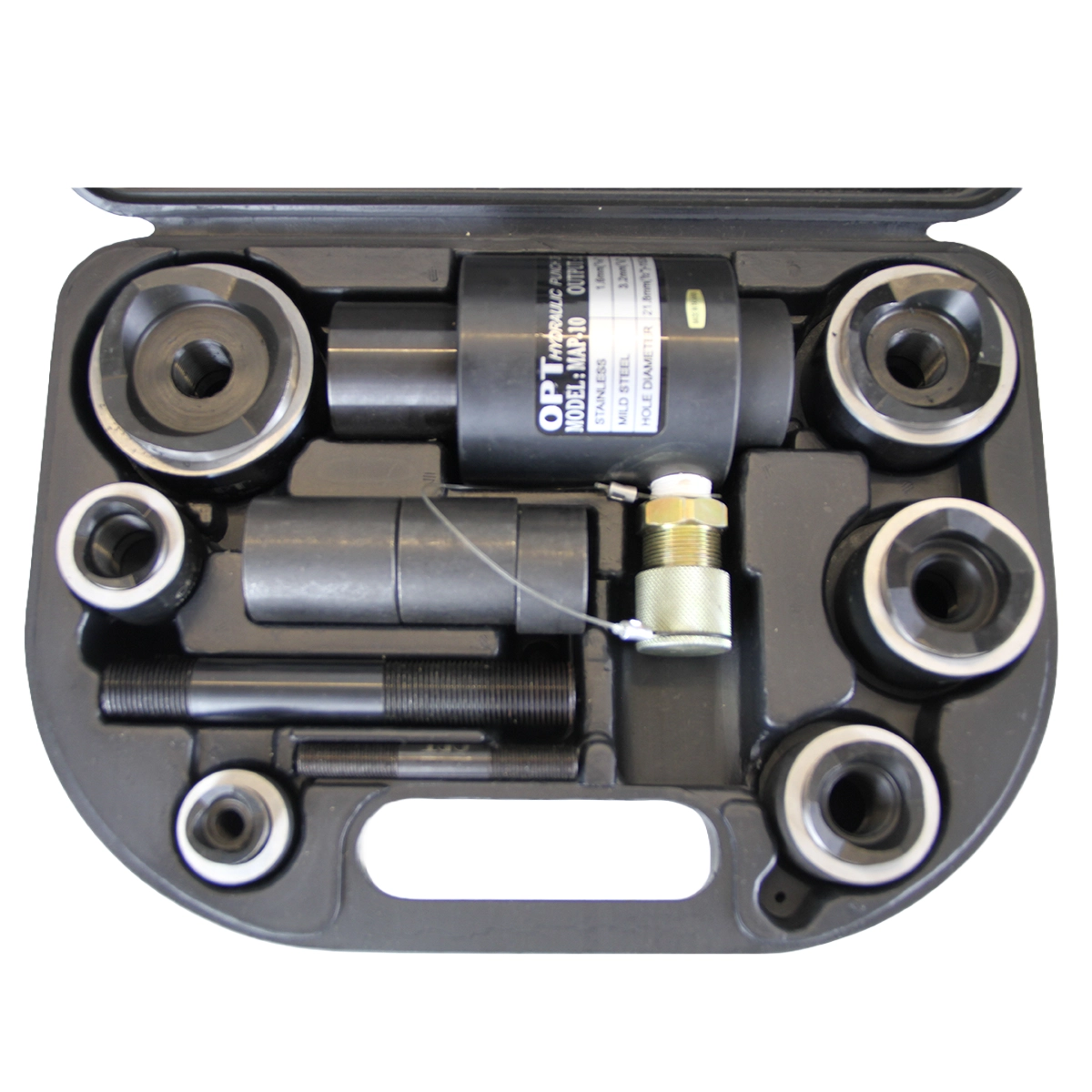

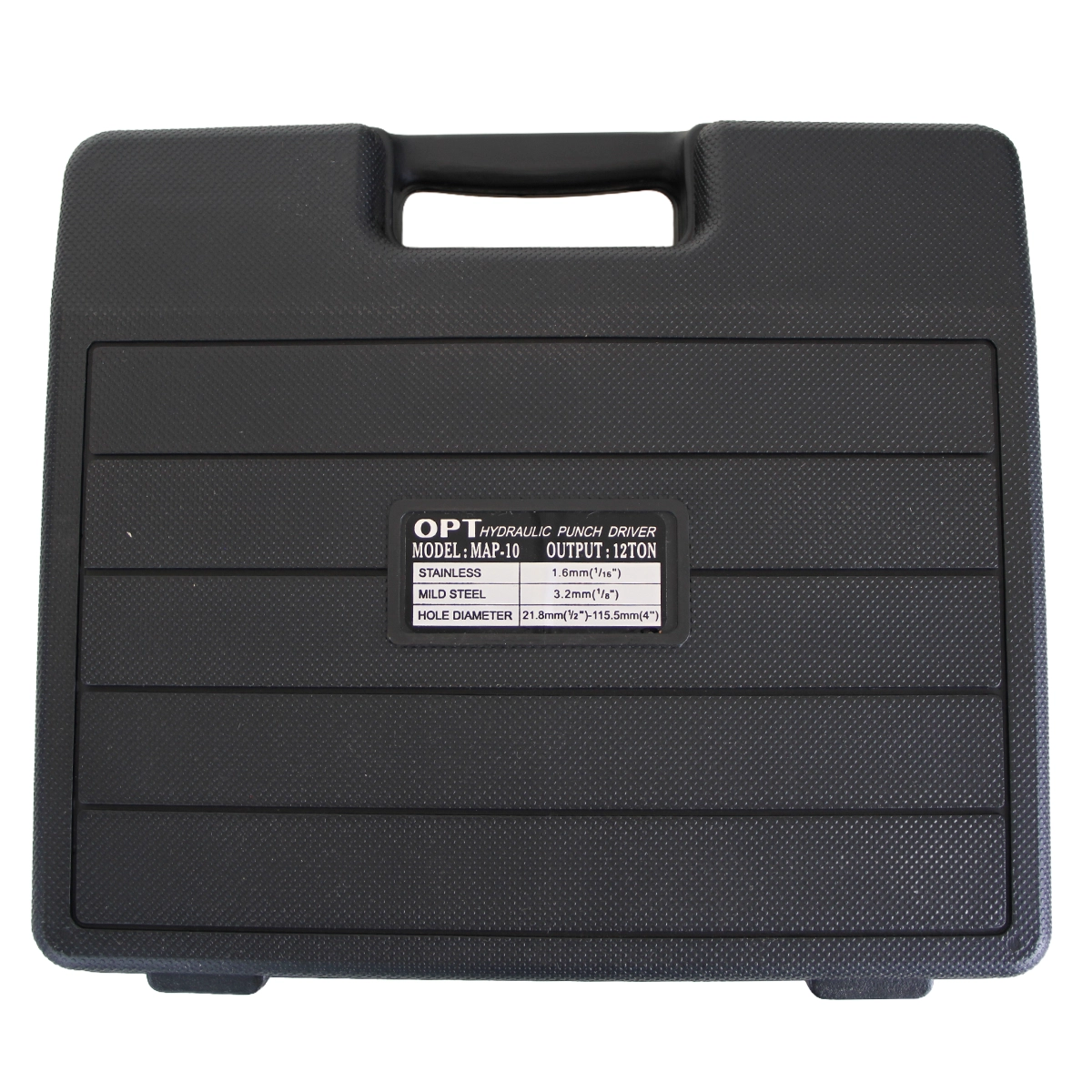

گالری تصاویر محصول و چمدان حمل صنعتی
مشاهده چیدمان منظم قطعات و چمدان محافظ صنعتی مجموعه MAP-10:
درباره برند سازنده OPT تایوان و دانلود کاتالوگ
کمپانی نام‌آشنای OPT تایوان با چند دهه سابقه درخشان در طراحی ابزارهای پایپینگ، پانچ‌های هیدرولیکی، کابل‌برها و پرس‌های کابلشو یکی از معتبرترین سازندگان ابزارآلات برودتی و مکانیکی در بازارهای جهانی است. دوام تیغه‌ها و بالانس حرکتی قطعات مکانیکی، امضای کیفیت ابزارهای OPT است. برای بررسی مدل‌های بیشتر و سایر تجهیزات می‌توانید کاتالوگ رسمی این برند را دریافت کنید.
