عایق ۱۰۰۰ ولت – سری PH1پیچ‌گوشتی چهارسو عایق PH1 به زبان ساده چیست؟

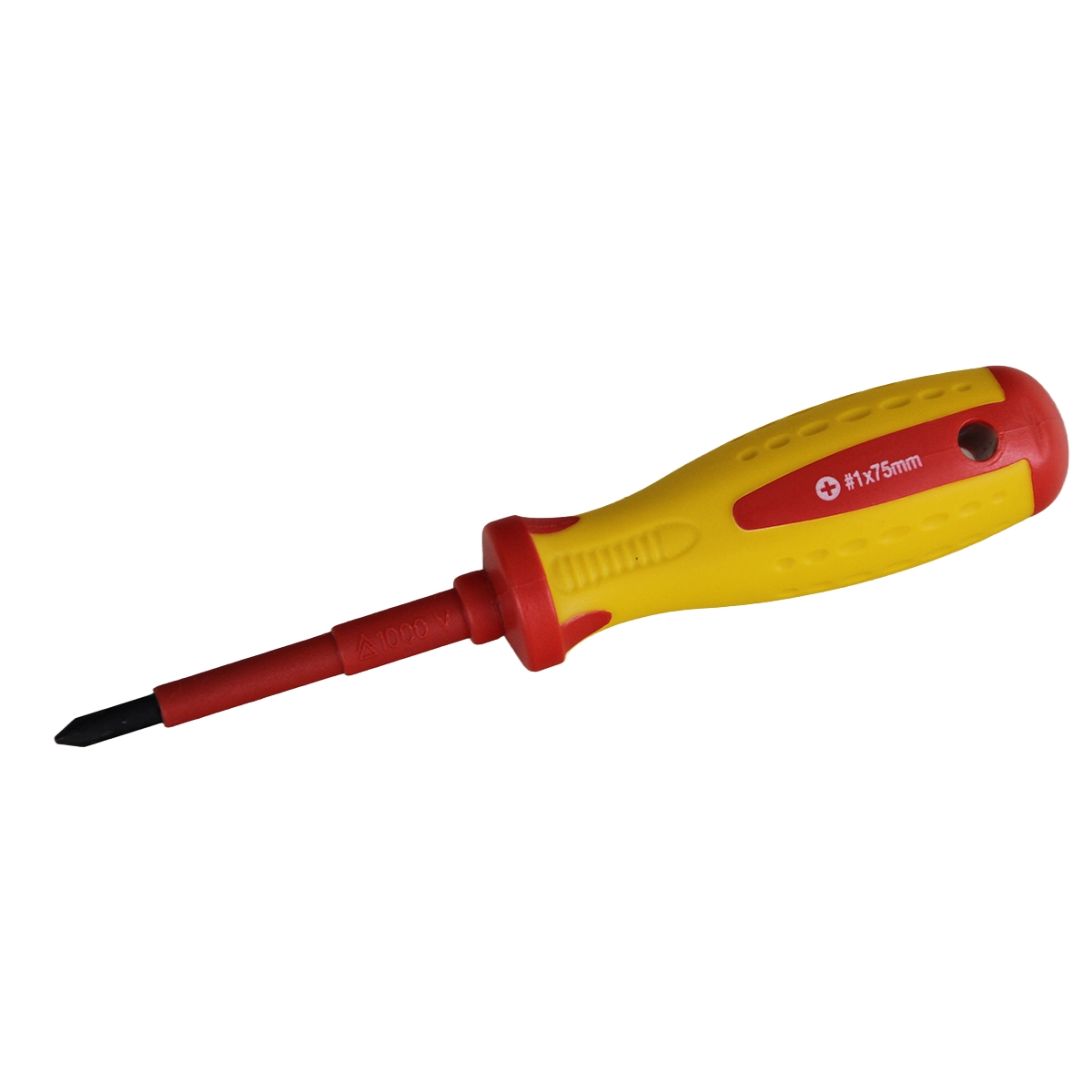

اگر تابه‌حال به ترمینال‌های داخل جعبه‌فیوز منزل، کلیدهای مینیاتوری (MCB) یا رله‌های برق صنعتی دقت کرده باشید، دیده‌اید که پیچ‌های آن‌ها از پیچ‌های معمولی لوازم خانگی ظریف‌تر و کوچک‌تر هستند. برای این پیچ‌های حساس نمی‌توان از پیچ‌گوشتی‌های درشت معمولی استفاده کرد؛ زیرا لبه‌های پیچ فوراً هرز و له می‌شوند. ابزار پیچ گوشتی چهارسو عایق دار OPT SW-867701 دارای نوک سایز PH1 است که دقیقاً برای همین پیچ‌های سایز ریز و متوسط طراحی شده است.
از طرفی، کار کردن در کنار کابل‌های برق با پیچ‌گوشتی‌های دسته‌فلزی یا معمولی می‌تواند خطرات جبران‌ناپذیری به همراه داشته باشد. تمام شفت فلزی این پیچ‌گوشتی به غیر از نوک کاری آن، درون یک غلاف محافظ پلیمری قرار گرفته که تا ۱۰۰۰ ولت جریان برق را کاملاً عایق می‌کند. برای تجسم این قدرت، برق کشنده شهری ۲۲۰ ولت است؛ یعنی این ابزار بیش از ۴ برابر برق خانگی را به راحتی سد می‌کند تا بدون ترس از شوک الکتریکی، پیچ‌های ترمینال را محکم کنید.
بررسی تخصصی عایق ۱۰۰۰ ولت، طول ۷۵ میلی‌متر و سری PH1
در ساخت بدنه و شفت پیچ گوشتی چهارسو عایق دار OPT SW-867701 از فولاد آلیاژی سخت‌کاری‌شده با قطر ۵ میلی‌متر استفاده شده است. عملیات سخت‌کاری متالورژیکی به نوک چهارسو این امکان را می‌دهد که در برابر سایش ناشی از تکرار مداوم باز و بستن پیچ‌های برنجی و فولادی مقاومت کند و شکل هندسی دقیق خود را حفظ نماید. پوشش عایق قرمز رنگ از پلیمر نارسانا و دیرسوز بر پایه استاندارد ایمنی بین‌المللی IEC 60900 تزریق شده است که مقاومت بالایی در برابر خراشیدگی و تماس با اجسام تیز دارد.

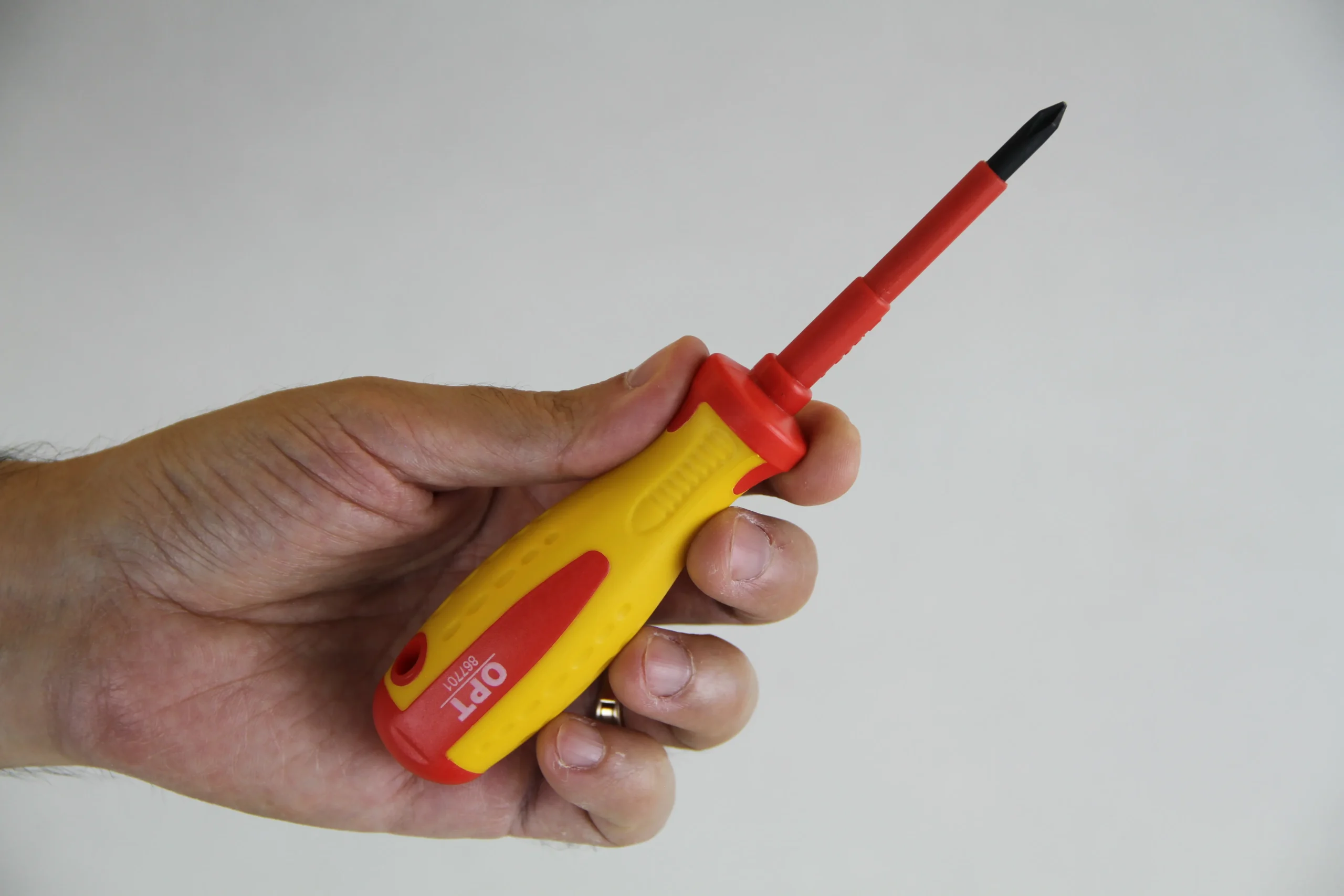

طول میله کاری این مدل ۷۵ میلی‌متر (75mm) و طول دسته آن ۱۰۰ میلی‌متر (طول کل ۱۷۵ میلی‌متر) است. طول ۷۵ میلی‌متری مزیتی بسیار بزرگ برای تابلوسازان و تکنیسین‌های برق است؛ چراکه ابزار به اندازه کافی کوتاه است تا مچ دست تسلط میلی‌متری و گشتاور چرخشی دقیق روی پیچ‌های ظریف اعمال کند، بدون اینکه شفت بلند دچار لرزش شود یا به دیواره‌های متراکم داکت‌ها و شینه‌های کناری برخورد نماید.
جدول مشخصات فنی ابزار
| مشخصه فنی | مقادیر و توضیحات کاربری |
|---|---|
| عنوان و کد کالا | OPT SW-867701 (اورجینال ساخت تایوان) |
| نوع نوک ابزار | چهارسو فیلیپس عایق‌دار (Insulated Phillips) |
| سایز اسمی سری | PH1 (مناسب پیچ‌های ترمینالی و مینیاتوری) |

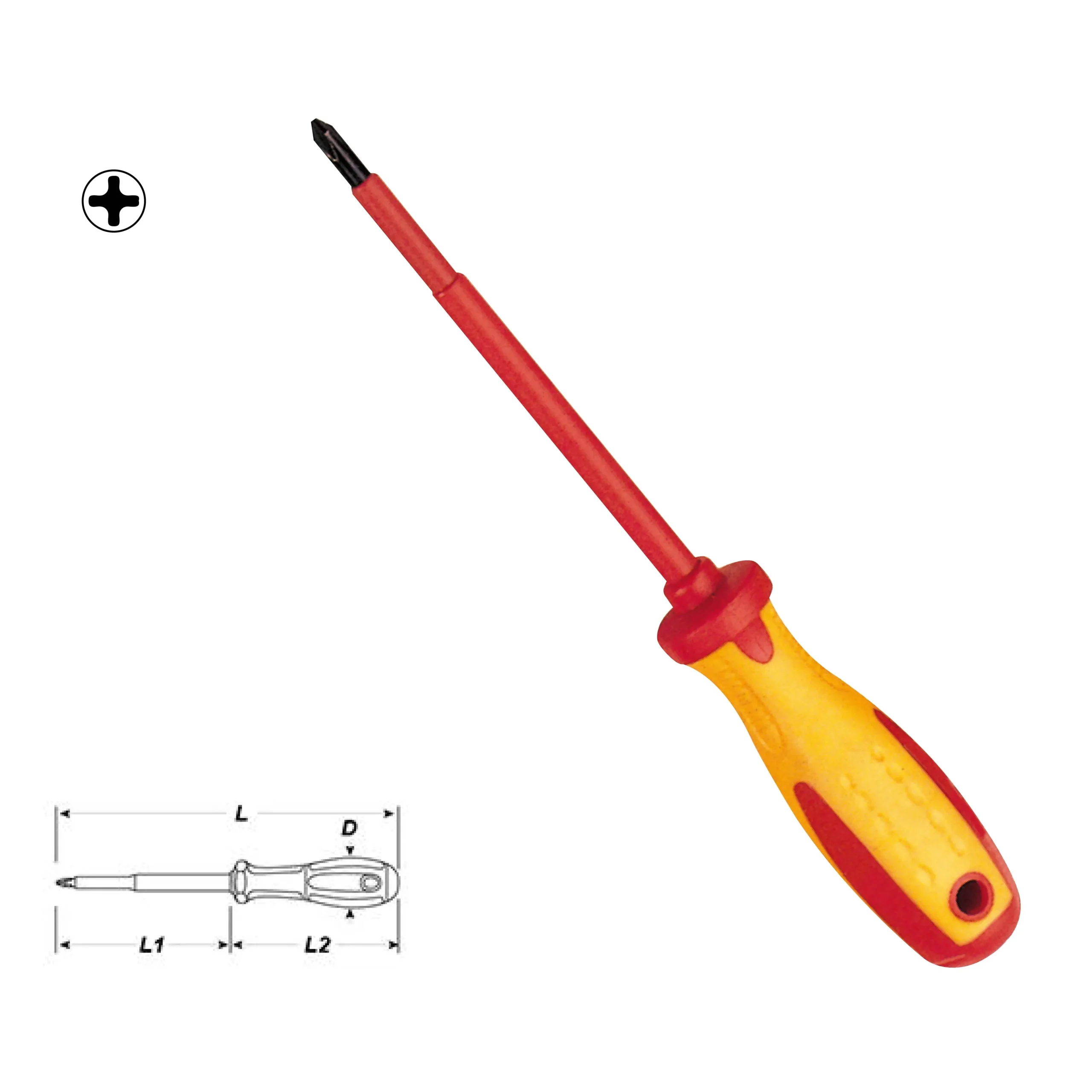

| طول میله کاری (L1) | ۷۵ میلی‌متر (75mm – تسلط بالا در فضاهای محدود) |
| طول دسته ابزار (L2) | ۱۰۰ میلی‌متر (100mm – با روکش ارگونومیک ایمن) |
| طول کل ابزار (L) | ۱۷۵ میلی‌متر (175mm) |
| قطر شفت فلزی | ۵ میلی‌متر (Dia. 5mm فولاد آلیاژی مقاوم) |
| عرض پهنای دسته (D) | ۳۱ میلی‌متر (طراحی متناسب با فرم پنجه دست) |
| میزان تحمل ولتاژ | ۱۰۰۰ ولت متناوب (1000V AC / تاییدیه استانداردهای VDE) |
| وزن ابزار (کاتالوگ) | ۰.۶۳ کیلوگرم (ثبت کاتالوگی مدل) |
| کاربری تخصصی | مونتاژ تابلو برق صنعتی، فیوزهای مینیاتوری، سیستم‌های کنترل و اتوماسیون |
مزایا و نکات کلیدی نگهداری
نقاط قوت و مزایای برجسته
- عایق معتبر ۱۰۰۰ ولت واقعی با رعایت استاندارد بین‌المللی ابزار فشار قوی
- سایز نوک PH1 دقیق برای جلوگیری از هرز شدن پیچ‌های ترمینال تابلو
- طول کامپکت ۷۵ میلی‌متری برای مانور آزادانه در عمق سلول‌های تابلوی برق
- دسته دوجزئی ارگونومیک با لبه محافظ مانع سر خوردن دست به بخش فلزی
نکات ایمنی و مراقبت
- برای پیچ‌های بزرگ سایز PH2 یا PH3 استفاده نشود تا لبه‌های نوک آسیب نبیند
- قبل از شروع کار بر روی خطوط برق‌دار، روکش عایق را از لحاظ نبود بریدگی بررسی نمایید
