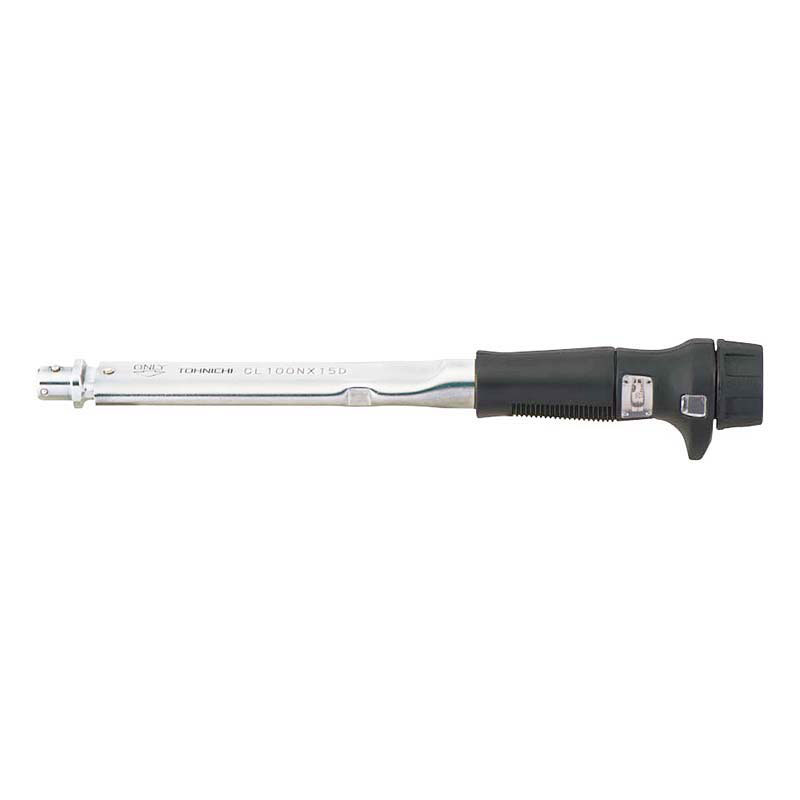

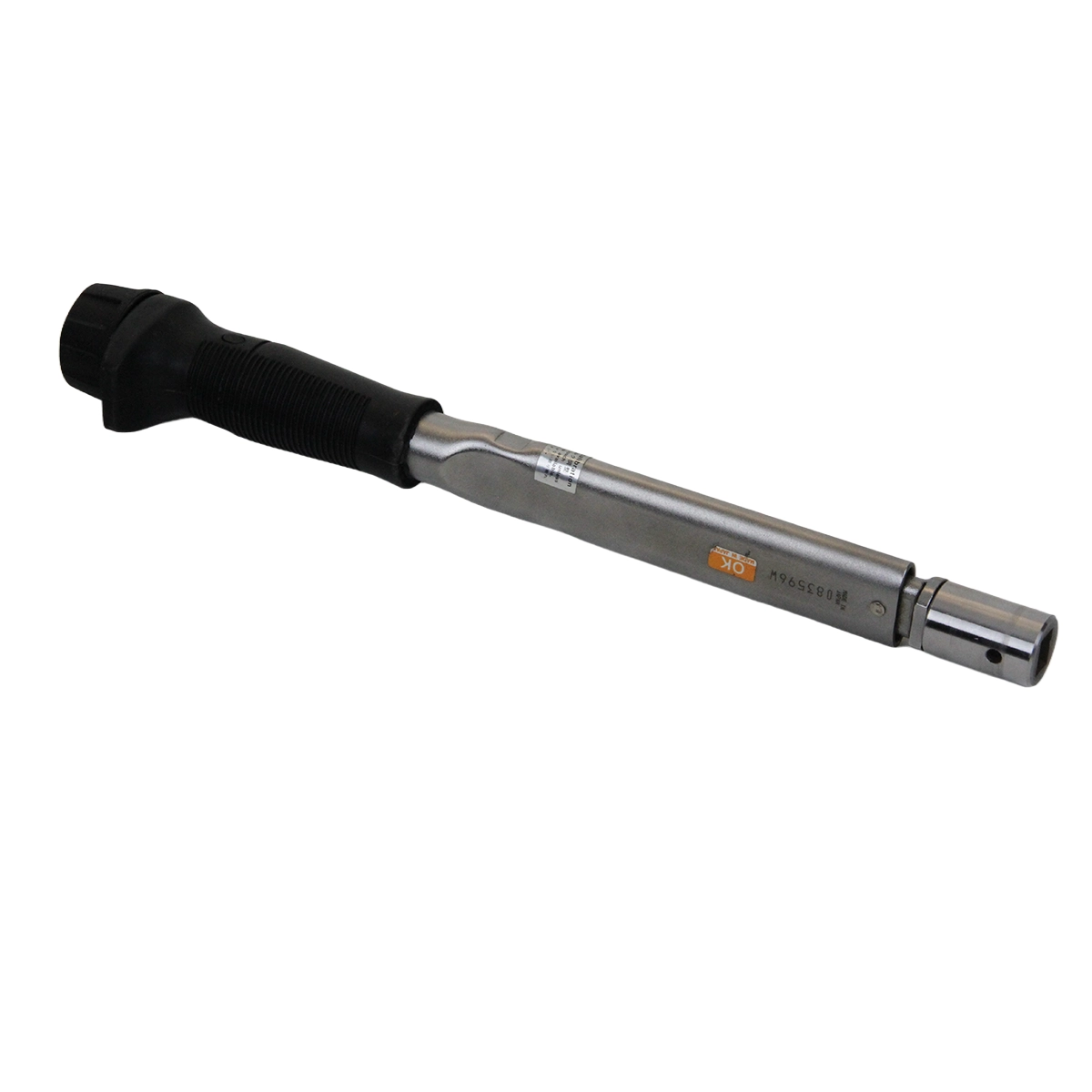

انعطافپذیری با ترکمتر لوله خور Tohnichi سری CL
در خطوط مونتاژ و کارگاههای صنعتی، استفاده از ترکمتر لوله خور Tohnichi سری CL به شما اجازه میدهد با تهیه تنها یک دسته ترکمتر، طیف وسیعی از اتصالات را پوشش دهید. این دستگاه در واقع نسخه سریخور (Interchangeable) از مدل معروف QL کمپانی تونیچی است.
شما میتوانید بسته به نوع پیچی که قصد بستن آن را دارید، هدهای مختلفی نظیر هد تخت (SH)، هد رینگی (RH)، هد جغجغهای (QH) و حتی هدهای تخصصی دیگر را به صورت جداگانه تهیه کرده و روی این دسته نصب کنید. این ویژگی باعث کاهش چشمگیر هزینههای تجهیز کارگاه میشود.
سیستم هشدار تقهای و دسته رزین ضدلغزش
طراحی ارگونومیک ترکمتر لوله خور Tohnichi سری CL شامل یک دسته رزین (Resin Grip) مشکی رنگ است که به صورت ویژه برای جلوگیری از لغزش دست تکنسین در محیطهای آغشته به روغن طراحی شده است. مکانیزم داخلی این آچار دارای دقت بسیار بالای ۳± درصد (مطابق با استاندارد ISO 6789 Type II Class A) میباشد.

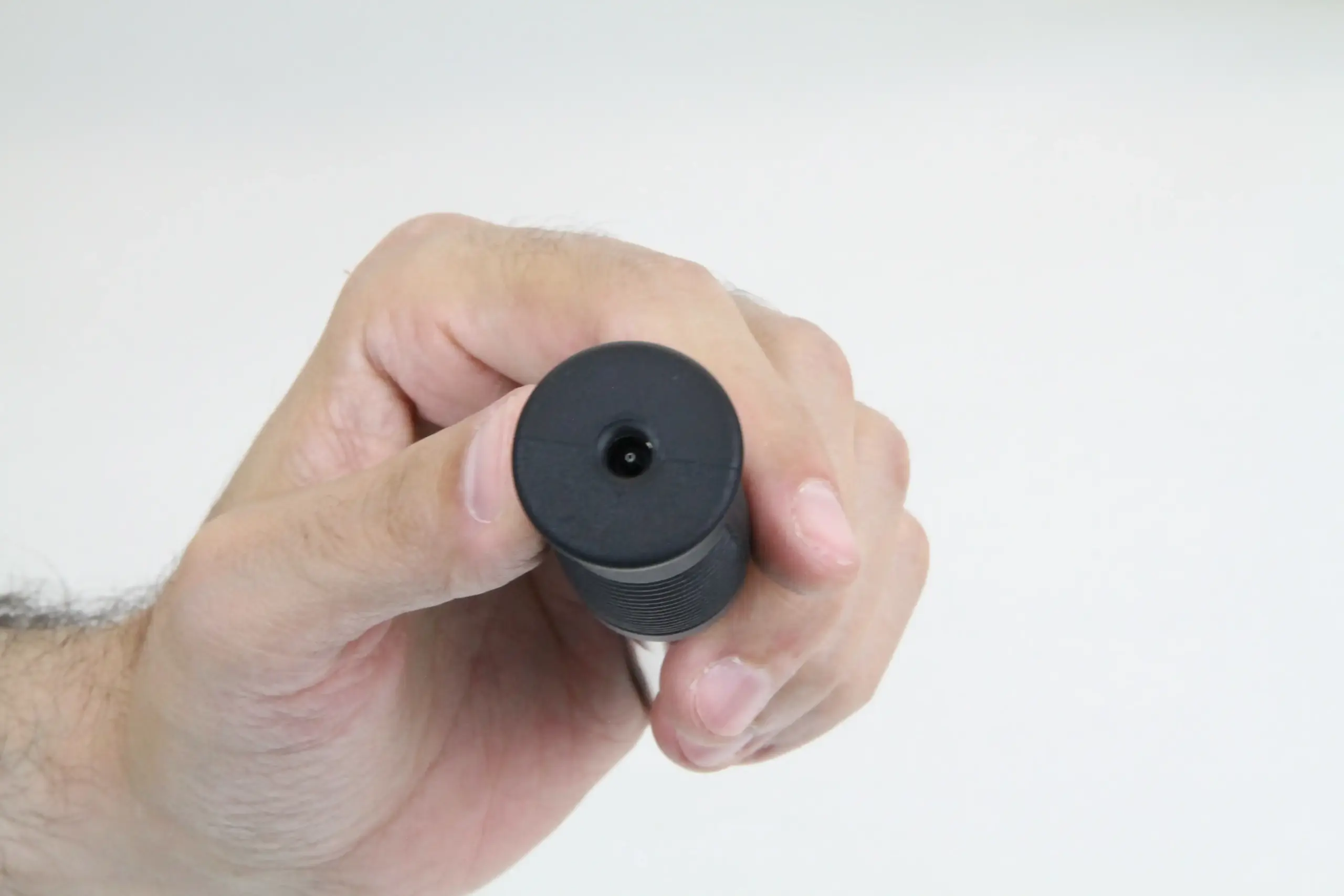

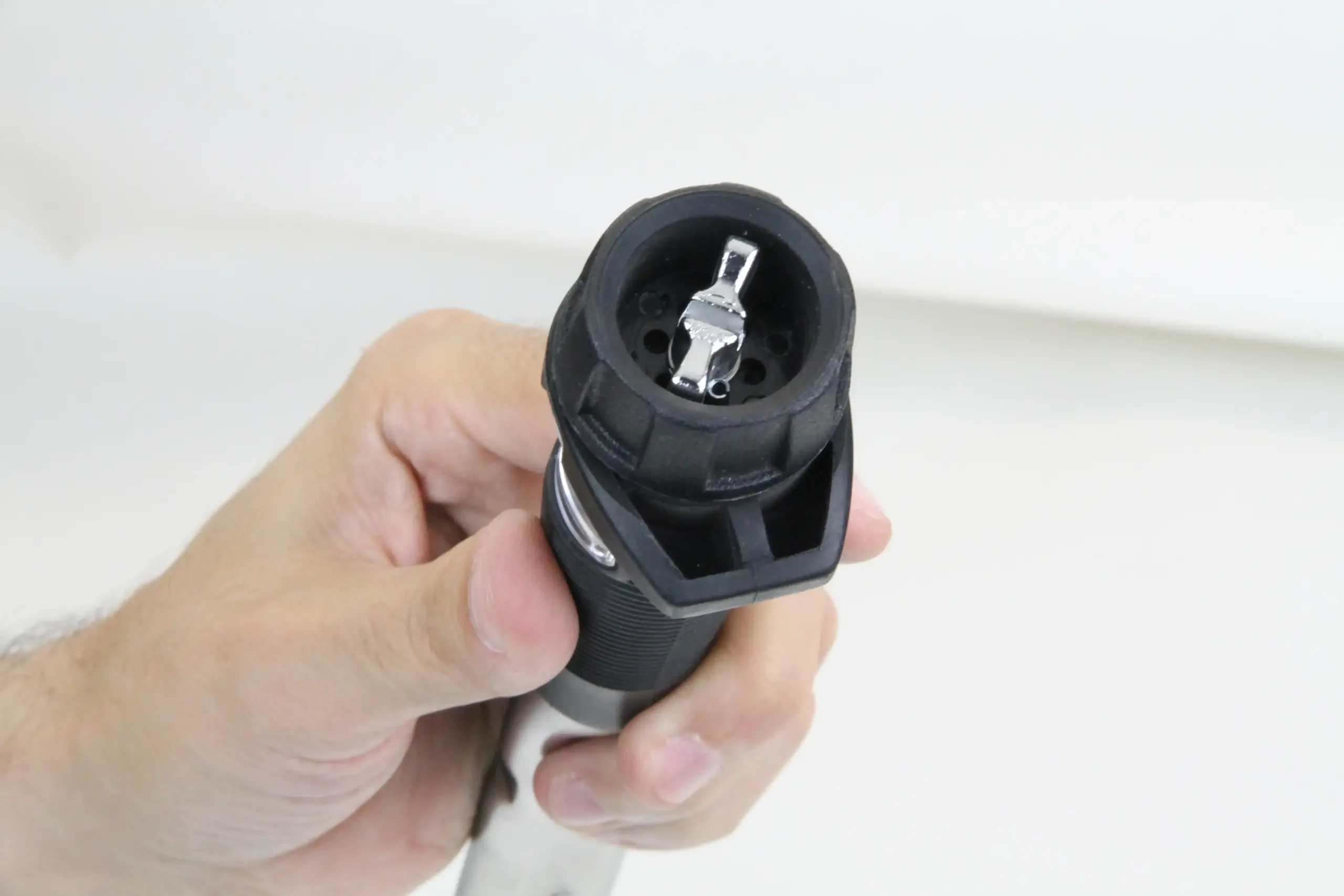

نحوه کار با این ابزار بسیار ساده است؛ کافیست گشتاور مورد نظر را با چرخاندن ناب انتهایی روی مقیاس بدنه تنظیم کنید. به محض رسیدن نیروی دست شما به عدد تنظیم شده، دستگاه با یک صدای “کلیک” (تقه) واضح و احساس رد کردن مکانیکی در دسته، پایان عملیات را به شما اعلام میکند.
تطابق پایههای 15D و 19D با انواع هد

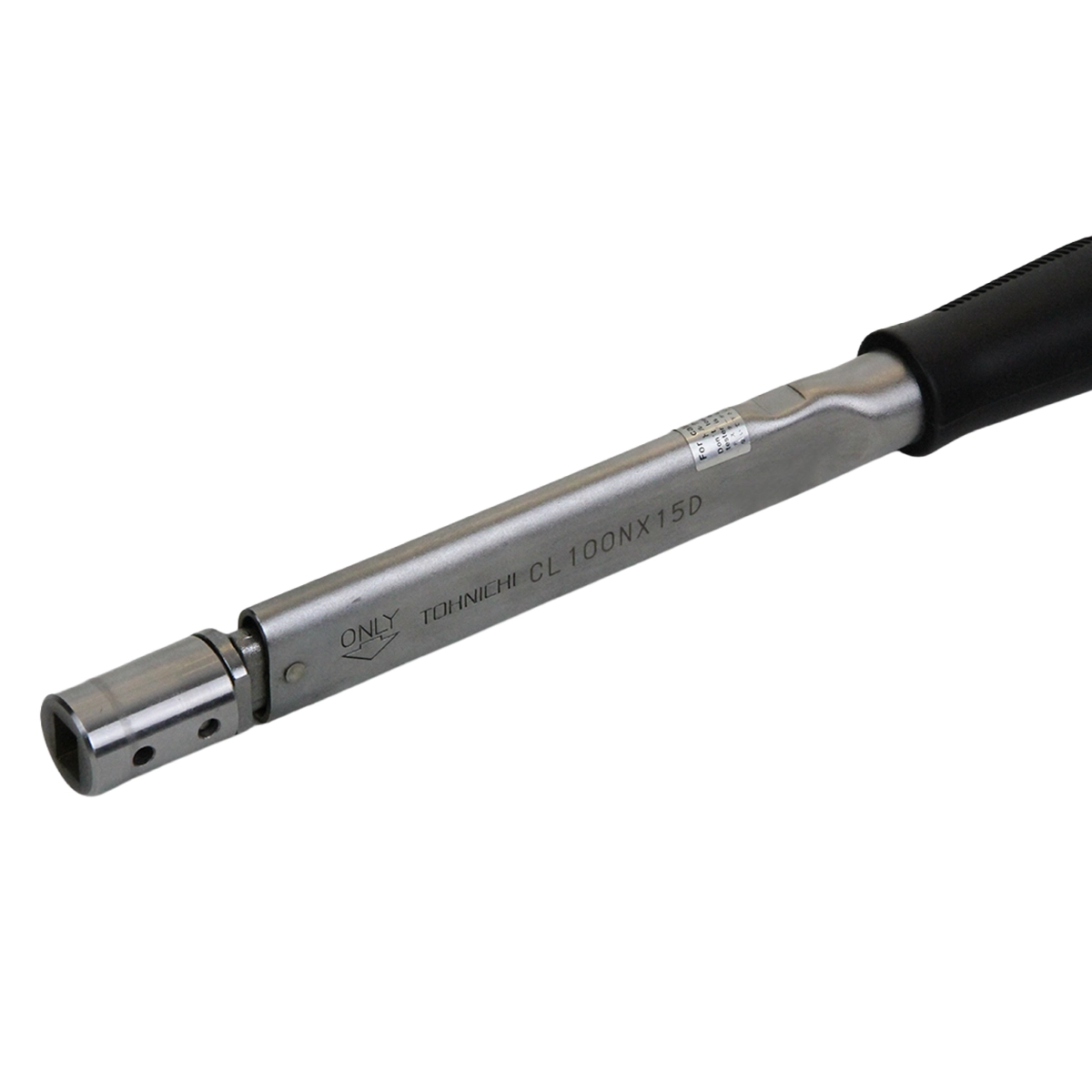

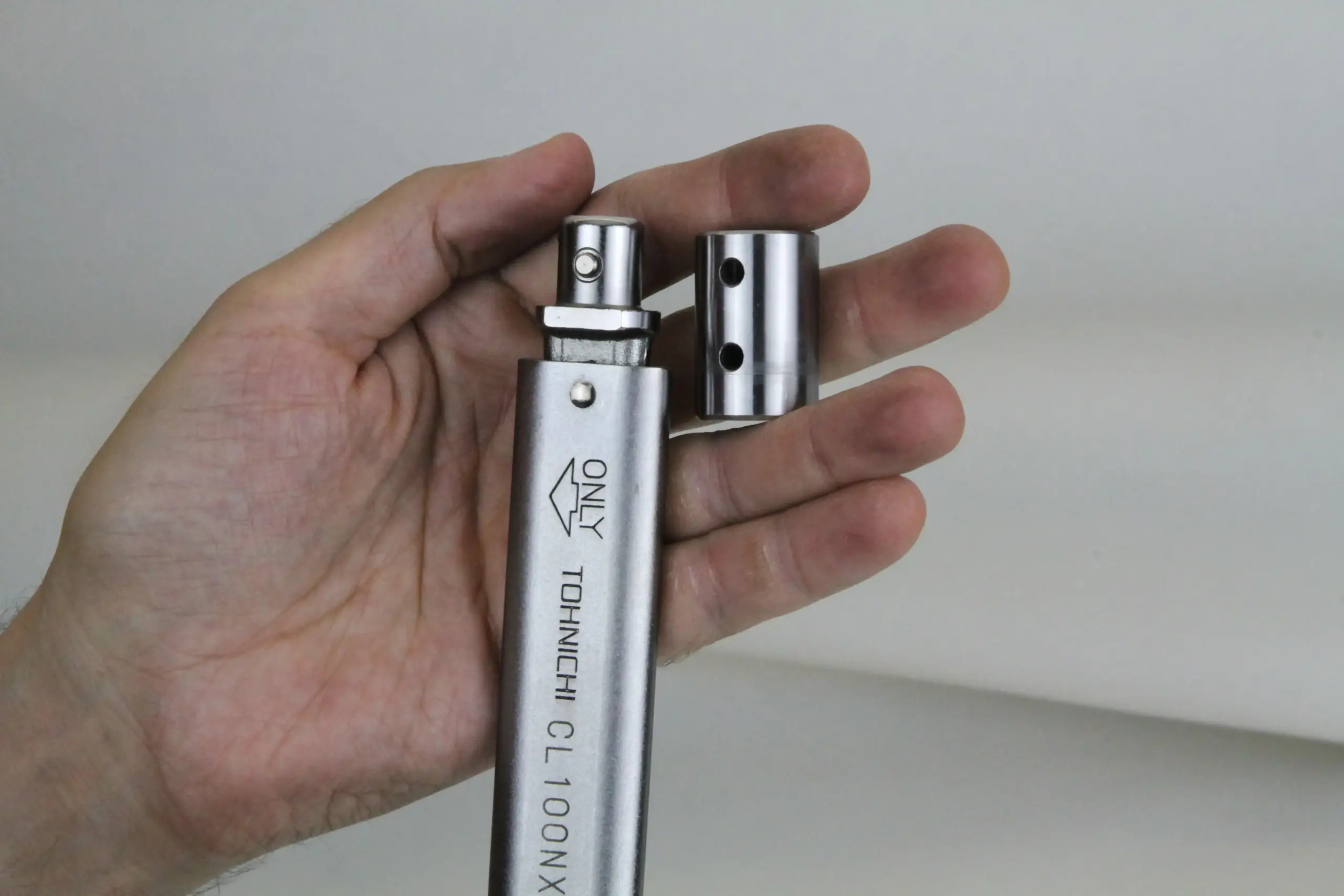

یکی از مهمترین نکاتی که هنگام خرید هدهای تعویضشونده باید در نظر بگیرید، سایز شفت (Root Diameter) است. در مدلهای CL50N و CL100N، ورودی دسته دارای قطر ۱۵ میلیمتر (15D) است. اما مدل CL200N که برای گشتاورهای سنگینتر تا ۲۰۰ نیوتنمتر طراحی شده، دارای ورودی قطورترِ ۱۹ میلیمتری (19D) میباشد. بنابراین هنگام تهیه هدهای جانبی (مانند SH یا RH)، حتماً هدی را انتخاب کنید که پیشوند آن دقیقاً با سایز ورودی دسته شما مطابقت داشته باشد.
جدول مشخصات فنی، ابعاد و دقت گشتاور
در جدول زیر، ابعاد، وزن و دقت تنظیم (Graduation) سه مدل پرکاربرد از ترکمتر لوله خور Tohnichi سری CL گردآوری شده است. طول ذکر شده برای دستگاه، طول خالص دسته بدون در نظر گرفتن هدهای متصل شونده میباشد.
| مدل (Item No) | سایز پایه ورودی | بازه گشتاور (N.m) | دقت تنظیم (گام) | طول کل دسته | وزن خالص |
|---|---|---|---|---|---|
| CL50N×15D | 15D (قطر 15 میلیمتر) | 10 الی 50 نیوتنمتر | 0.5 نیوتنمتر | 235 میلیمتر | 0.37 کیلوگرم |
| CL100N×15D | 15D (قطر 15 میلیمتر) | 20 الی 100 نیوتنمتر | 1 نیوتنمتر | 310 میلیمتر | 0.52 کیلوگرم |
| CL200N×19D | 19D (قطر 19 میلیمتر) | 40 الی 200 نیوتنمتر | 2 نیوتنمتر | 455 میلیمتر | 1.20 کیلوگرم |
