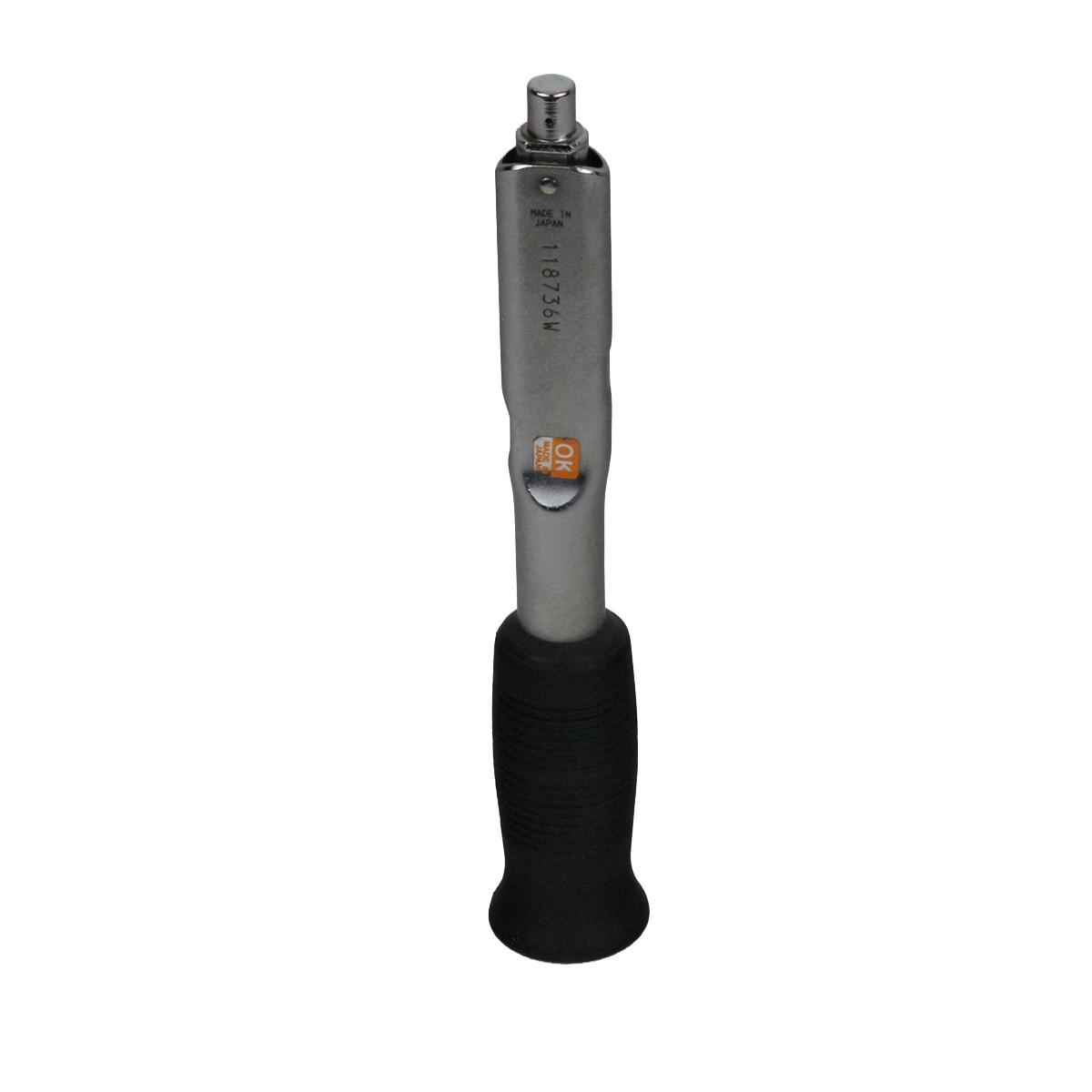

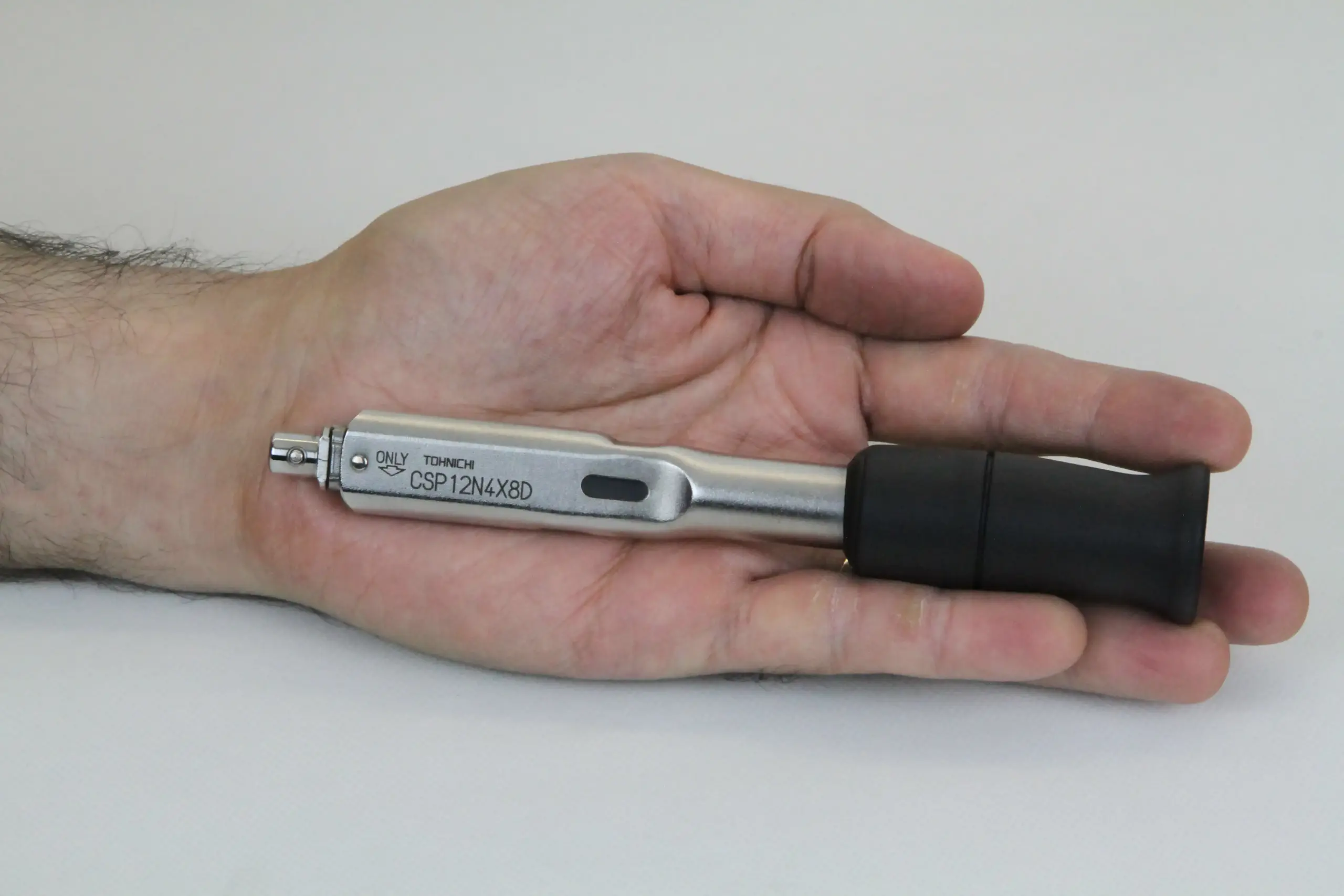

کاربرد ترکمتر لوله خور Tohnichi مدل CSP12N4X8D در خطوط تولید
در کارخانجات بزرگ و خطوط مونتاژ (نظیر تولید لوازم خانگی یا قطعات خودرو)، یک کارگر ممکن است در طول شیفت کاری خود صدها پیچ کاملاً یکسان را ببندد. در چنین شرایطی، وجود مقیاس تنظیم روی دسته ترکمتر یک نقطه ضعف محسوب می‌شود؛ زیرا ممکن است اپراتور به طور سهوی یا عمدی عدد گشتاور را تغییر دهد و باعث خرابی محصول نهایی شود.
استفاده از ترکمتر لوله خور Tohnichi مدل CSP12N4X8D این اطمینان را به مهندسین کنترل کیفیت (QC) می‌دهد که تمامی پیچ‌ها دقیقاً با یک گشتاور ثابت و از پیش‌تعیین‌شده بسته می‌شوند. در این مدل، مکانیزم مکانیکی به صورت مخفی طراحی شده است تا دخالت نیروی انسانی در تنظیمات ابزار به صفر برسد.
امنیت تنظیم با ابزار مخصوص #931
برای تنظیم این آچار، مهندس کنترل کیفیت باید از یک دستگاه تست ترکمتر (Torque Tester) استفاده کند. با قرار دادن آچار روی تستر و استفاده از یک آچار تنظیم‌کننده خاص به نام Adjusting Tool #931 (که باید جداگانه تهیه شود)، فنر داخلی روی گشتاور دلخواه (بین ۲ تا ۱۲ نیوتن‌متر) سفت و قفل می‌شود. سپس ابزار تحویل اپراتور خط تولید می‌گردد تا بدون نگرانی از به هم خوردن تنظیمات، به کار خود ادامه دهد.
جدول مشخصات فنی، ابعاد و پایه‌های 8D
برای استفاده از این دستگاه، شما به هدهای تعویض‌شونده با سایز پایه 8D (مانند هدهای SH یا RH سایز 8D تونیچی) نیاز دارید. مشخصات فیزیکی ترکمتر لوله خور Tohnichi مدل CSP12N4X8D که دارای دقت عالی و منطبق با کالیبراسیون ISO 6789 Type II Class B می‌باشد، در جدول زیر درج شده است:
| شماره مدل | سایز شفت ورودی | بازه گشتاور (N.m) | بازه گشتاور (kgf.cm) | طول تقریبی (اینچ) | وزن خالص |
|---|---|---|---|---|---|
| CSP12N4X8D | 8D (قطر 8 میلی‌متر) | 2 الی 12 نیوتن‌متر | 20 الی 120 کیلوگرم‌نیرو/سانتی‌متر | 8 اینچ (~ 203 میلی‌متر) | ~ 0.78 کیلوگرم (1.73 lbs) |
