بررسی تخصصی سری ترکمتر رینگی هازت مدل 6630c سایز 11
در بسیاری از کاربردهای صنعتی، مخصوصاً در اتصالات هیدرولیکی، لوله‌های ترمز و فضاهای تنگ موتور، امکان استفاده از بکس و جغجغه وجود ندارد. در این شرایط، سری ترکمتر رینگی هازت مدل 6630c سایز 11 بهترین راهکار ممکن است. این قطعه به صورت کشویی درون دهانه مستطیلی 9×12 میلی‌متر ترکمتر شما قفل می‌شود و یک آچار رینگی سایز ۱۱ میلی‌متر با پروفیل دوازده‌پر (12-Point Traction Profile) در اختیار شما قرار می‌دهد.
طراحی مهندسی شده‌ی سری ترکمتر رینگی هازت مدل 6630c سایز 11 باعث می‌شود که نیروی گشتاور به جای گوشه‌ها، دقیقاً به سطح تخت مهره وارد شود. این ویژگی که از نوآوری‌های برند معتبر HAZET آلمان است، از گرد شدن و هرز شدن مهره‌ها تحت فشارهای بالا (تا سقف 73 نیوتن‌متر) کاملاً جلوگیری می‌کند.
مشخصات فنی و جدول ابعاد ساختاری

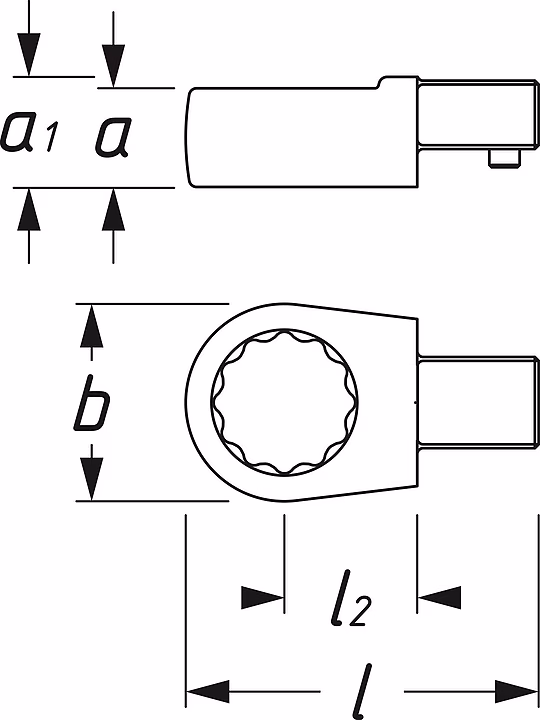

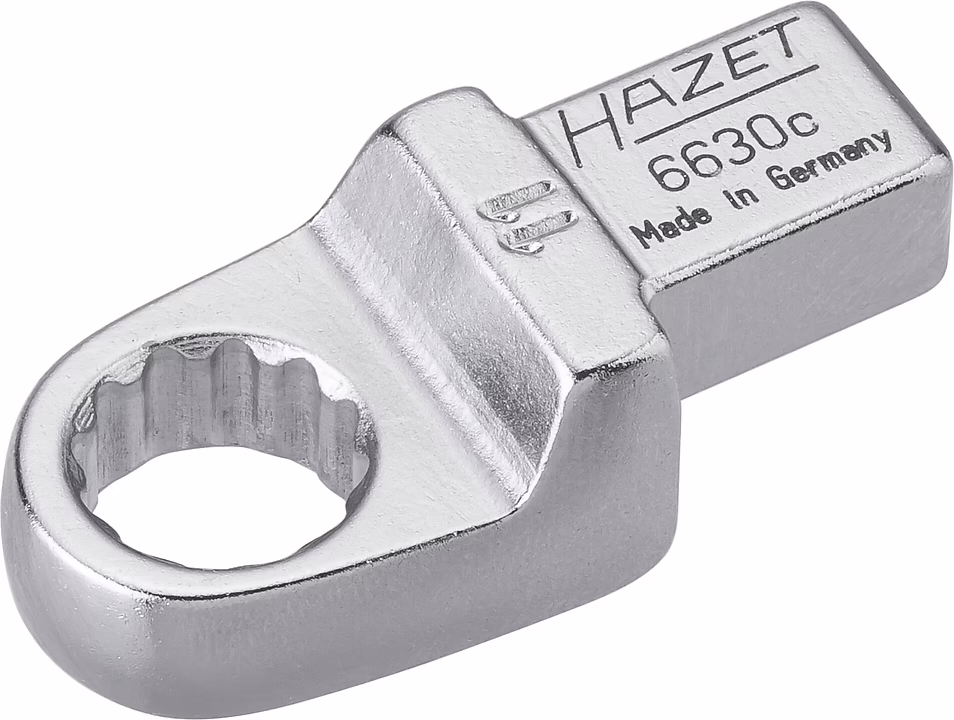

برای درک بهتر ابعاد، تصویر محصول و نقشه شماتیک اندازه‌گیری آن (پارامترهای b, a, l2) را در ادامه مشاهده می‌کنید (جهت بزرگنمایی روی تصاویر کلیک کنید):
جدول زیر دقیقاً بر اساس دیتاشیت فنی (Technical Data) کارخانه هازت برای سایز 11 میلی‌متر تدوین شده است:
| ویژگی / پارامتر | مقدار و مشخصات فنی |
|---|---|
| سایز مهره‌گیر (Wrench size) | 11 میلی‌متر |
| نوع خروجی (Output) | رینگی 12 پر (Outside 12-point traction profile) |
| پایه اتصال (Drive) | 9×12 میلی‌متر (Insert square, solid) |
| حداکثر گشتاور مجاز | 73 نیوتن‌متر (73 Nm) |
| عرض کلگی (Head Width b) | 20 میلی‌متر |
| ضخامت کلگی (Head Thickness a) | 8 میلی‌متر |
| ضخامت پایه (Head thickness a1) | 14.5 میلی‌متر |
| فاصله کالیبراسیون (Inside micrometre l2) | 17.5 میلی‌متر |
| طول کل (Dimension) | 42.8 میلی‌متر |
| پوشش سطح (Surface) | آبکاری کروم (Chrome-plated) |
نحوه اتصال و آزادسازی صحیح
تصویر شماتیک زیر نشان می‌دهد که چگونه پین قفل‌کننده این قطعه درون دسته ترکمتر جا می‌رود. برای خارج کردن سری ترکمتر رینگی هازت مدل 6630c سایز 11 کافیست از ابزار سوزنی (مانند شکل) برای فشردن پین فنری از سمت سوراخ جانبی ترکمتر استفاده کنید تا قطعه به راحتی آزاد شود.
مزایا و معایب
ویژگی‌های مثبت
- پروفیل ۱۲ پر برای درگیر شدن سریع با مهره در زوایای تنگ
- محافظت کامل از لبه‌های مهره به لطف تکنولوژی Traction Profile
- تحمل گشتاور بالا (73 Nm) علیرغم سایز کوچک 11 میلی‌متری
- کیفیت ساخت بی‌نظیر کشور آلمان
محدودیت‌ها
- فقط برای مهره‌های سایز 11 میلی‌متر کاربرد دارد
- سرعت کار با آن از آچارهای جغجغه‌ای کمتر است
