ترکمتر لوله خور Novatork مدل GMR چه نیازی را برطرف میکند؟
هنگام کار روی قطعات پیچیدهی موتور خودرو یا سیستمهای هیدرولیک، همیشه نمیتوانید از بکس و جغجغه استفاده کنید. گاهی لولهها یا موانع فیزیکی باعث میشوند که فقط یک “آچار تخت” یا “آچار رینگی” بتواند به مهره برسد. در این مواقع ترکمترهای جغجغهثابت کاملاً بلااستفاده میشوند.

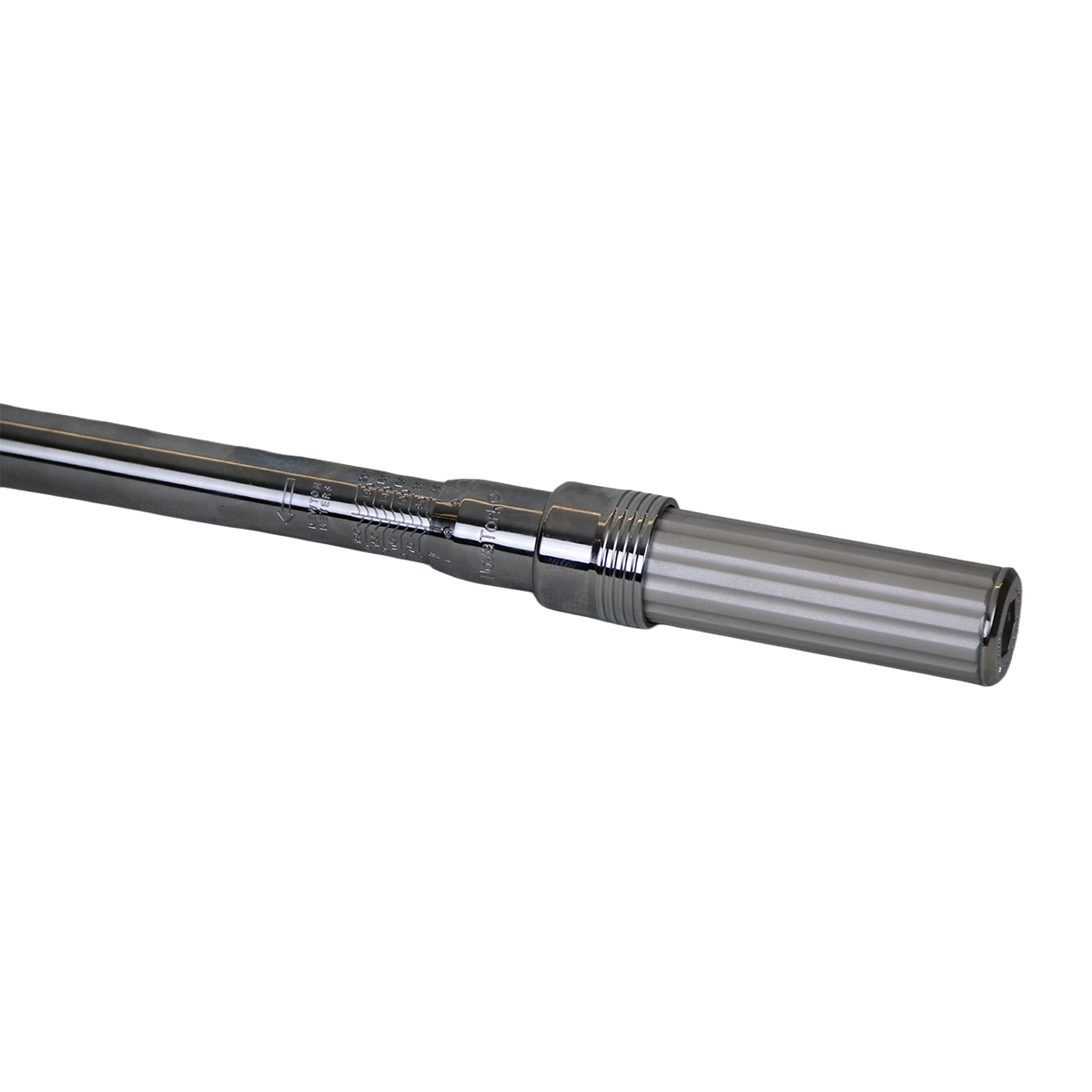

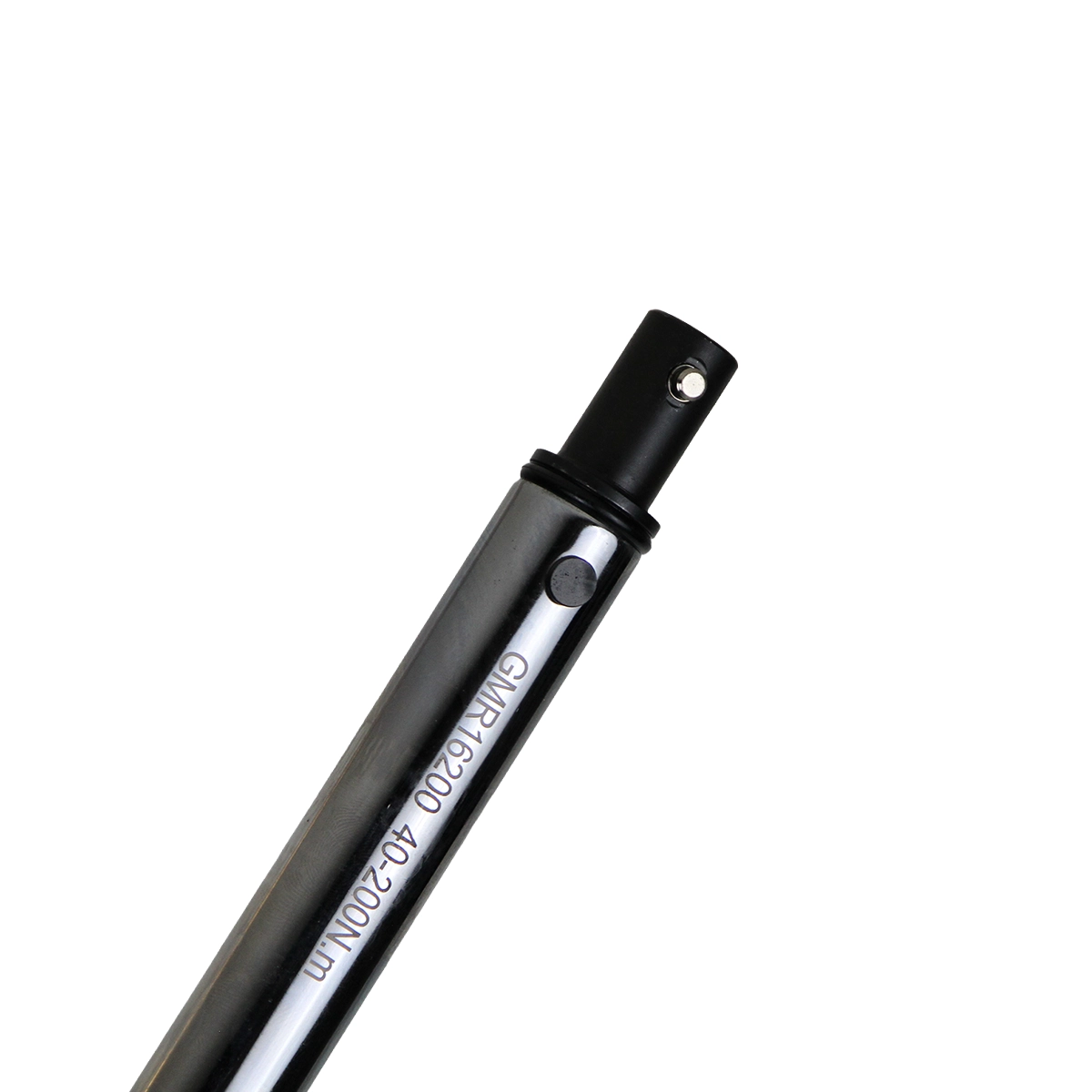

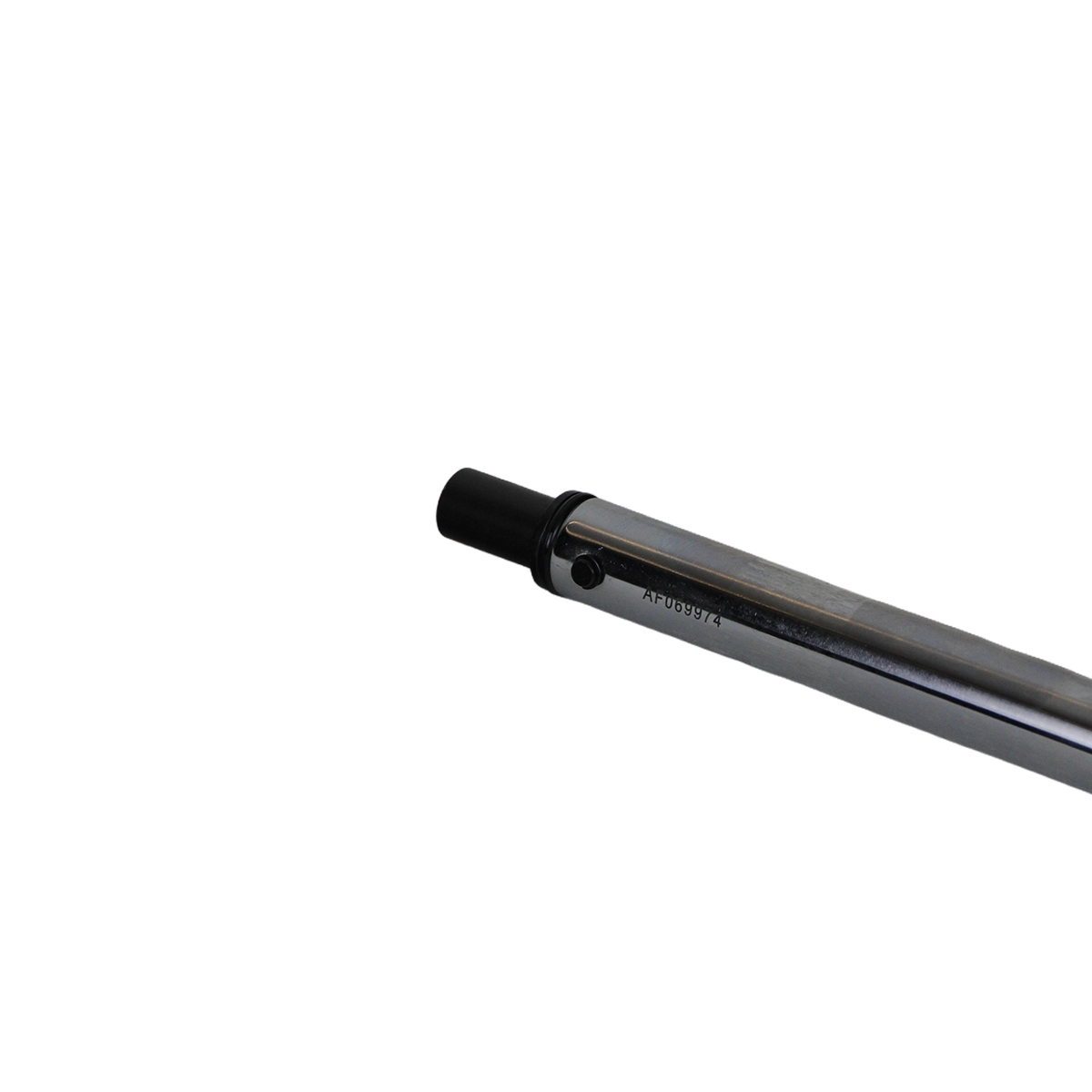

بزرگترین مزیت ترکمتر لوله خور Novatork مدل GMR نسبت به مدلهای جغجغه ثابت، آزادی عمل بینظیر آن است. این دستگاه به صورت یک «بدنه خالص و بدون هد» عرضه میشود. در سر این دستگاه، یک حفره استوانهای استاندارد با قطر ۱۶ میلیمتر تعبیه شده است. شما میتوانید دهها نوع هد مختلف (تخت، چاکدار، رینگی یا حتی جغجغه) را خریداری کرده و بسته به نوع پیچ، روی این دستگاه نصب کنید.
مزیت اتصال استوانهای (φ16) چیست؟
ترکمترهای سریخور معمولاً دارای ورودیهای مستطیلی (مثل سایز 14×18) هستند. اما مهندسی اتصالات استوانهای (Round Hole) به گونهای است که تنش و فشار را به صورت شعاعی و کاملاً یکنواخت در تمام بدنه پخش میکند. این ویژگی باعث میشود که در گشتاورهای بالا (مانند ۲۰۰ نیوتنمتر در این مدل)، احتمال ترک خوردن یا شکستن محل اتصال هد به بدنه، به صفر برسد.

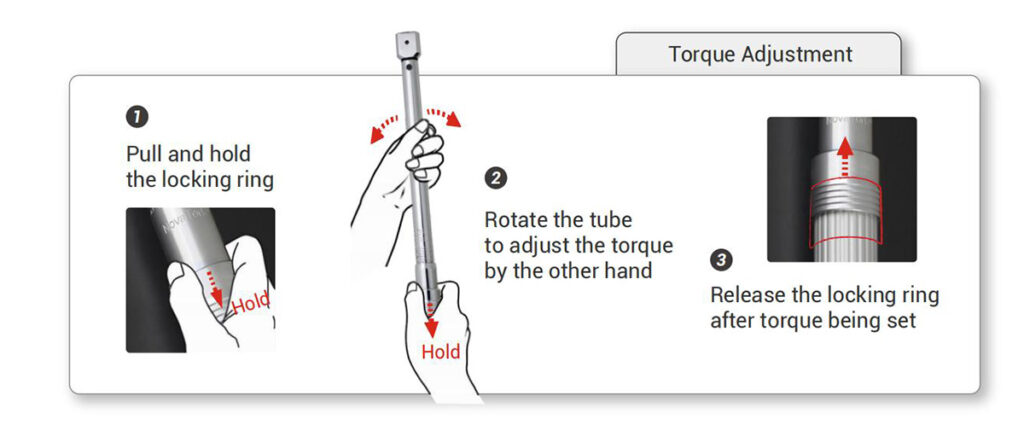

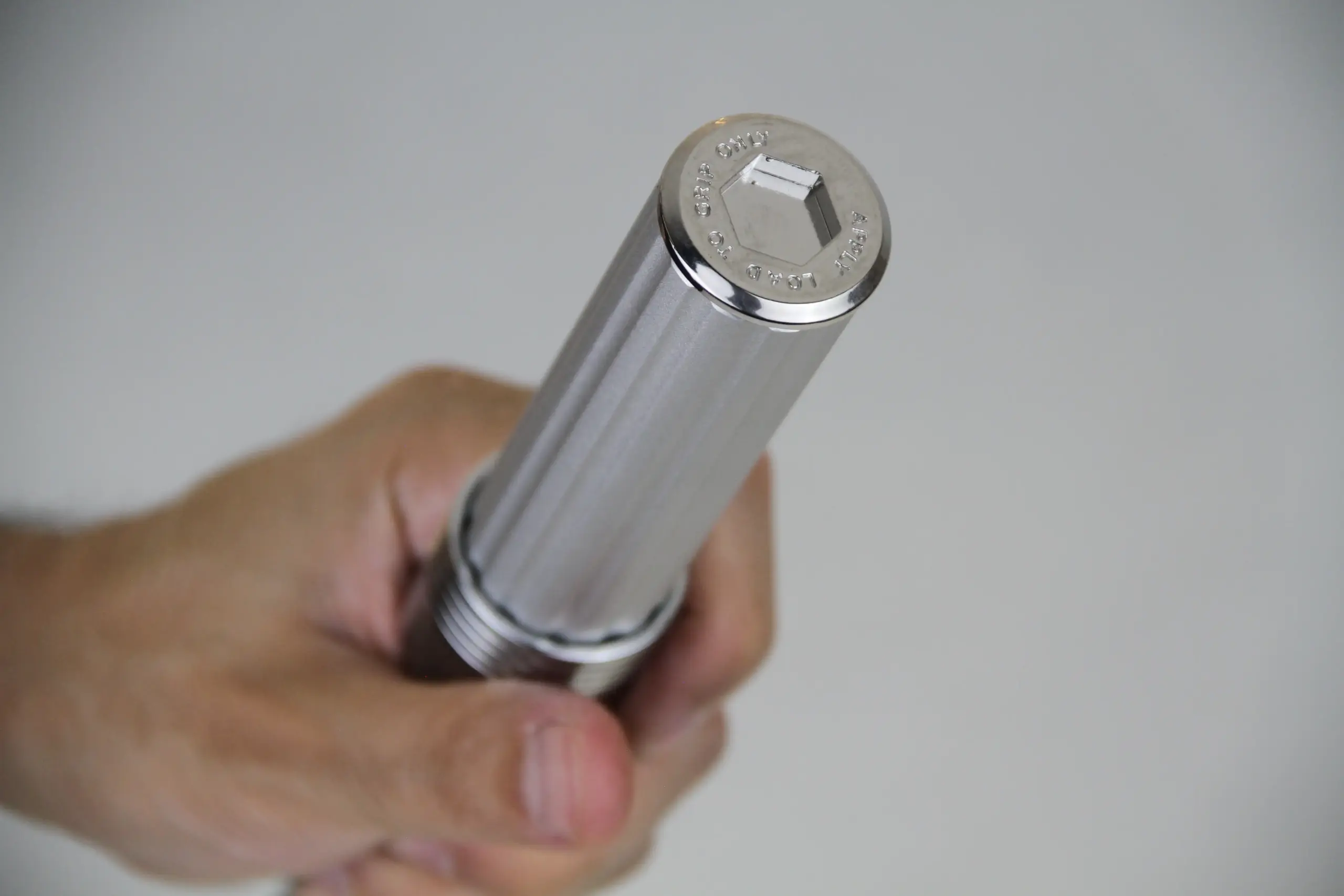

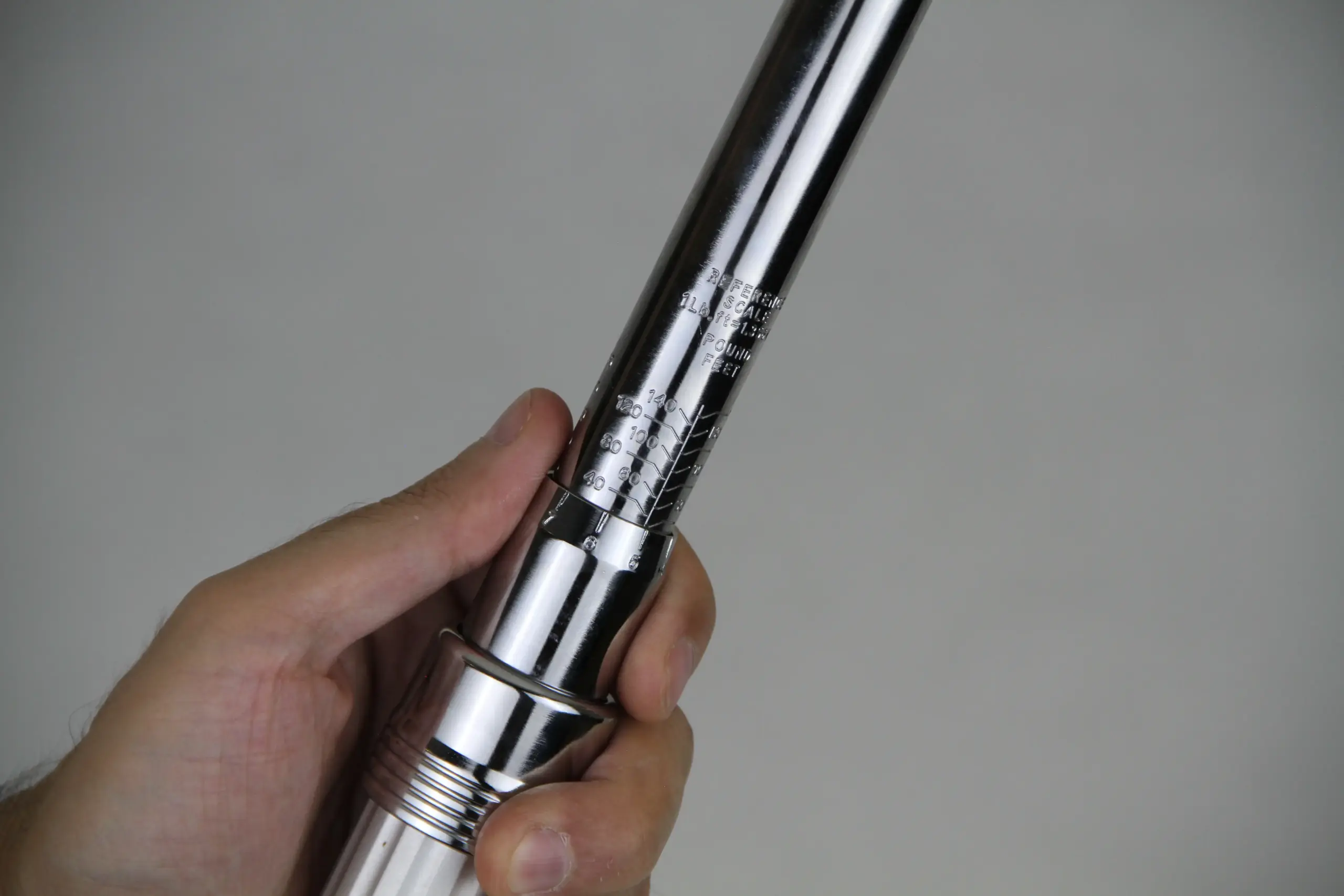

علاوه بر این، سیستم قفل گشتاور در این دستگاه با یک حلقه فنری (Rebound Self-Locking) کار میکند که سرعت تنظیم ابزار را برای اپراتورهای خط تولید به حداکثر میرساند.

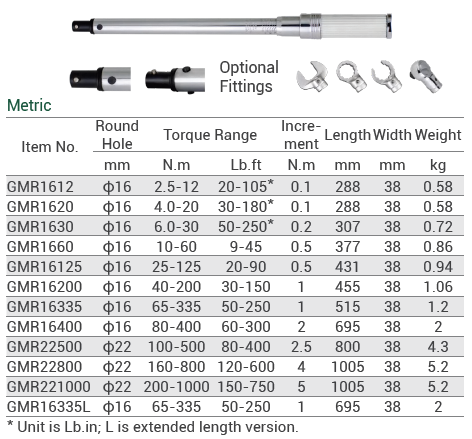

جدول مشخصات فنی ابعاد و گشتاور
در جدول زیر، مشخصات فنی و ابعاد دقیق ترکمتر لوله خور Novatork مدل GMR (کد GMR16200) گردآوری شده است. طول ۴۵.۵ سانتیمتری این آچار، اهرم کاملاً ایدهآلی برای رسیدن به گشتاور ۲۰۰ نیوتن بدون خستگی دست تکنسین فراهم میکند.
| مشخصه مهندسی | مقدار و جزئیات |
|---|---|
| شماره فنی (Item No) | GMR16200 |
| سایز ورودی (Round Hole) | 16 میلیمتر (φ16) |
| بازه تنظیم گشتاور اصلی (N.m) | 40 الی 200 نیوتنمتر |
| بازه تنظیم گشتاور فرعی (Lb.ft) | 30 الی 150 فوت/پوند |
| دقت تغییرات (Increment) | 1 نیوتنمتر |
| طول کل دستگاه (بدون هد) | 455 میلیمتر |
| عرض بدنه دستگاه | 38 میلیمتر |
| وزن خالص دستگاه | 1.06 کیلوگرم |
