چرا به ترکمترهای زاویهسنج (Torque & Angle) نیاز داریم؟
در دنیای مهندسی مدرن (به ویژه در موتورهای خودروهای لوکس، توربینها و صنایع هوافضا)، بستن پیچها فقط با “گشتاور” (Torque) کافی نیست. بسیاری از کمپانیها در منوالهای تعمیراتی خود دستورالعملی به نام Torque + Angle دارند؛ یعنی به مکانیک میگویند: «ابتدا پیچ را با ۱۵ نیوتنمتر سفت کن، سپس دقیقاً ۹۰ درجه به آن زاویه چرخش بده!»
در گذشته برای این کار تکنسین مجبور بود از یک ترکمتر برای اعمال نیرو، و از یک نقاله فلزی (زاویهسنج فیزیکی) به صورت جداگانه استفاده کند که پروسهای بسیار زمانبر و پر از خطا بود. ترکمتر دیجیتالی جغجغه ای Novatork مدل EAM230 این دو ابزار را در یک مدار الکترونیکی فوقپیشرفته ادغام کرده است.

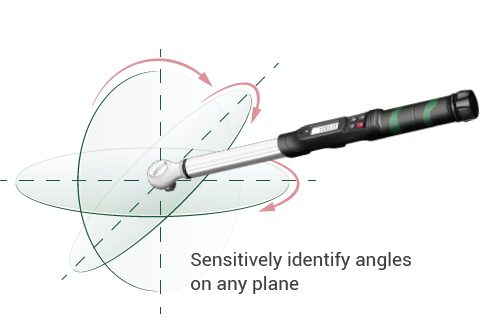

سنسور هوشمند ژیروسکوپ برای ردیابی زاویه فضایی
قلب تپنده این ترکمتر، یک سنسور ژیروسکوپ (Gyro Sensor) داخلی است. برخلاف زاویهسنجهای مکانیکی که حتماً باید یک پایه ثابت برای تکیه دادن داشته باشند، سنسور این ترکمتر زاویه را در فضای سهبعدی و بر اساس چرخش خودِ دستگاه تشخیص میدهد!
شما کافی است در منوی دیجیتال دستگاه، عدد ۳۰ نیوتنمتر و زاویه ۴۵ درجه را تنظیم کنید. دستگاه شما را با چراغهای LED (سبز و قرمز) و صدای بوق هشدار (Buzzer) راهنمایی میکند تا ابتدا به گشتاور دقیق برسید، و سپس به آرامی زاویه مورد نظر را طی کنید. این یعنی یک بستنِ بینقص و ۱۰۰٪ مطابق با استاندارد کارخانه سازنده.

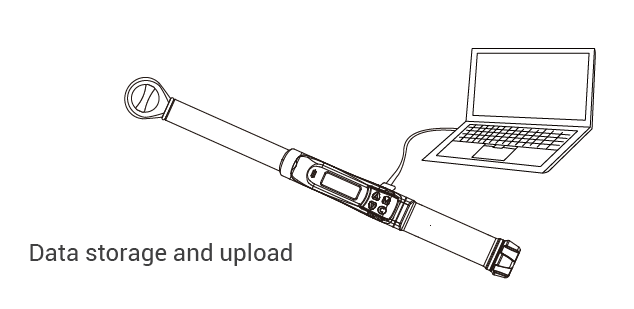

حافظه داخلی و انتقال اطلاعات به PC (مخصوص مدیران QC)
برای شرکتهای معتبر، داشتن گواهینامه ایزو (ISO) و تضمین کیفیتِ تکتک پیچهای بسته شده یک الزام است. ترکمتر دیجیتالی جغجغه ای Novatork مدل EAM230 دارای سیستم Data Storage (ذخیره اطلاعات) است. این دستگاه میتواند تا صدها رکورد از گشتاور و زاویه پیچهای بسته شده را همراه با تاریخ و زمان در حافظه داخلی خود ذخیره کند.
در پایان شیفت کاری، مدیر کنترل کیفیت (QC) میتواند دستگاه را با کابل مخصوص به کامپیوتر متصل کرده (Data Upload) و تمامی رکوردها را در قالب یک فایل اکسل یا دیتابیس نرمافزاری دریافت کند. با این ویژگی، خطای انسانی و تقلب در ثبت گزارشها به صفر مطلق میرسد.

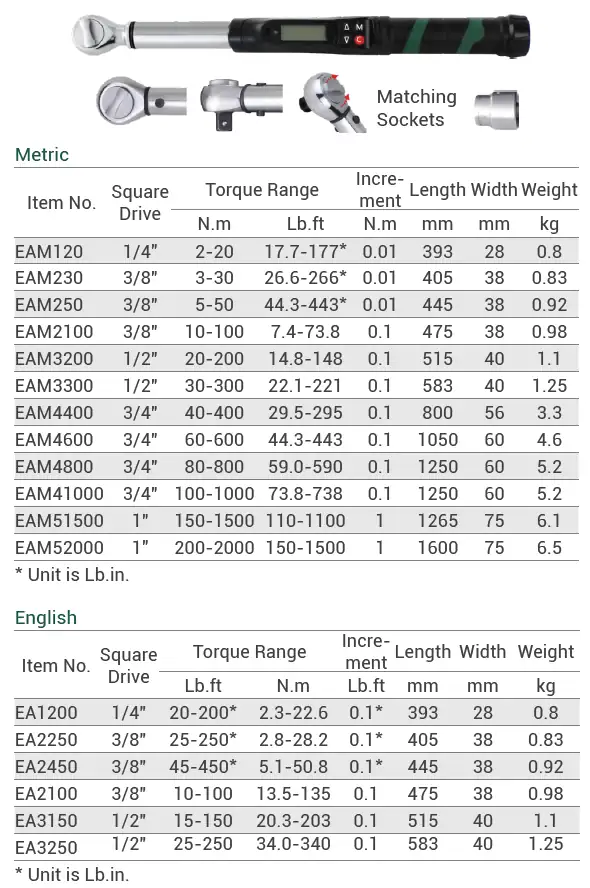

جدول مشخصات فنی مدل EAM230
این مدل ظریف با درایو ۳/۸ اینچ خود، برای کارهای بسیار دقیق (بازه ۳ تا ۳۰ نیوتنمتر) مانند شمع خودروهای لوکس، قطعات آلومینیومی موتور و بردهای الکترونیکی طراحی شده است.
| مشخصه مهندسی | جزئیات مدل EAM230 |
|---|---|

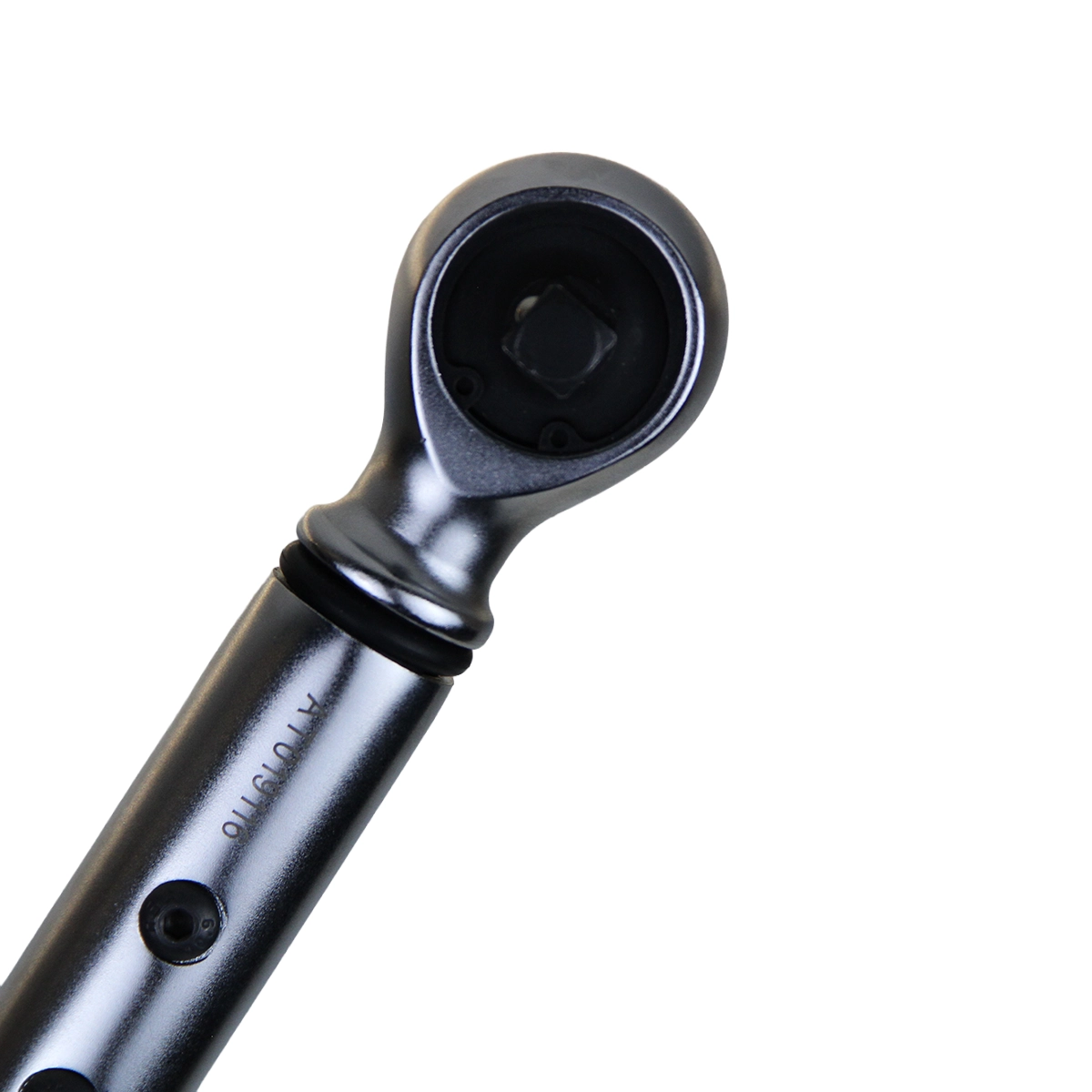

| نوع درایو و هد خروجی | 3/8 اینچ مربعی (جغجغهای دوطرفه) |
| بازه تنظیم گشتاور (N.m) | 3 الی 30 نیوتنمتر |
| بازه گشتاور فرعی (Lb.in) | 26.6 الی 266 پوند/اینچ |
| گام تغییرات مانیتور (Inc) | 0.1 N.m |
| قابلیت زاویهسنجی | دارد (ژیروسکوپ سهبعدی الکترونیکی) |
| حافظه و آپلود دیتا | دارد (Data Storage & PC Connection) |
| طول کل آچار ترکمتر | 427 میلیمتر |
| عرض بدنه دستگاه | 38 میلیمتر |
| وزن خالص ابزار | 0.88 کیلوگرم |
