چرا سری ترکمتر لوله خور 12D برند Tohnichi یک ضرورت است؟
در بسیاری از کاربردهای صنعتی مانند اتصالات پنوماتیک، خطوط ترمز وسایل نقلیه، و لولهکشیهای انتقال سیالات، مهرهها به طور مستقیم روی یک لوله یا شیلنگ قرار دارند. در چنین سناریویی، ابزارهای رینگی یا بکسهای جغجغهای غیرقابل استفاده هستند، زیرا لوله اجازه عبور آچار از بالا را نمیدهد.

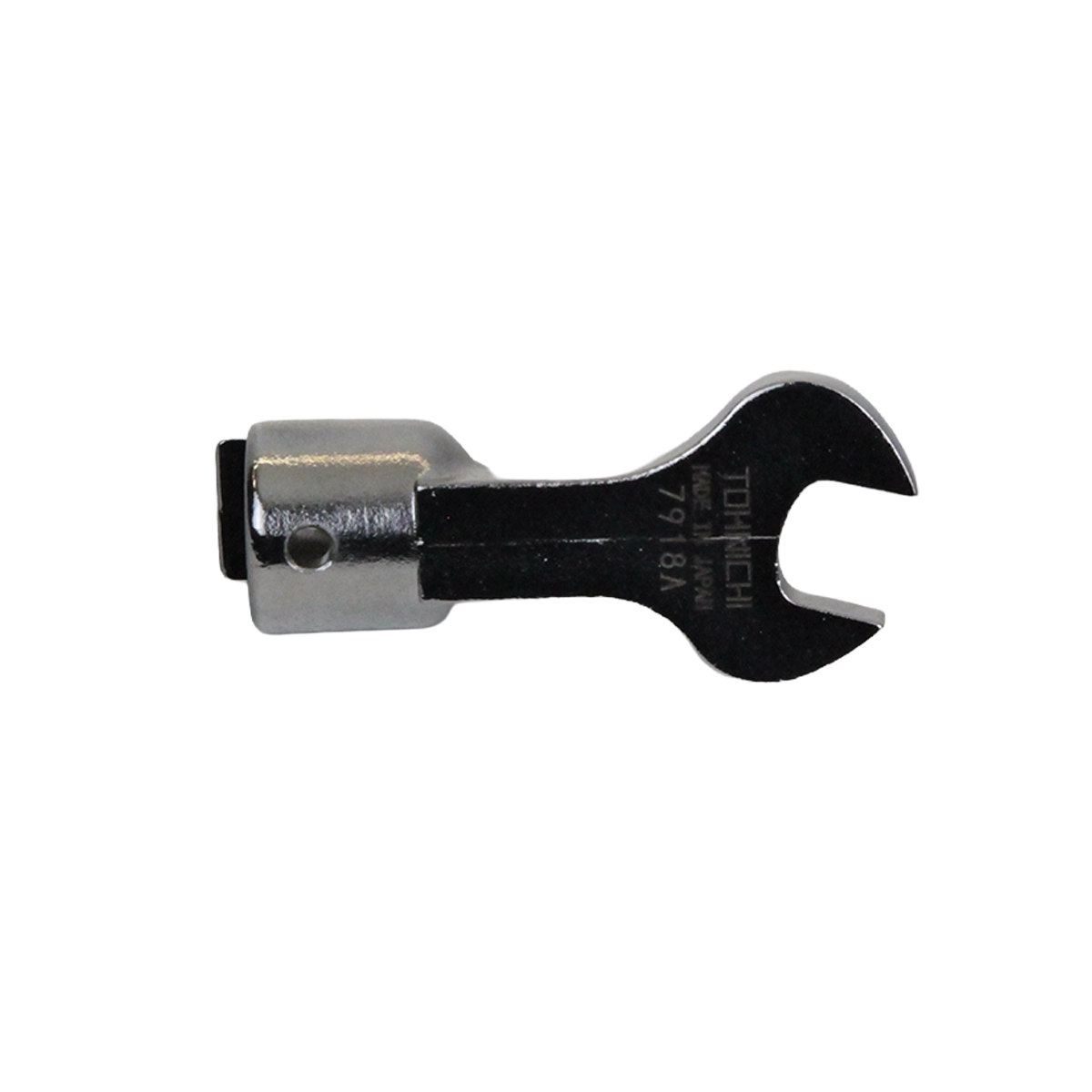

هد تخت (Open Head) تونیچی ژاپن دقیقاً برای همین چالش ساخته شده است. این ابزار به صورت افقی روی مهره میلغزد و به شما اجازه میدهد تا نیروی چرخشی و گشتاور دقیق را در باریکترین و غیرقابلدسترسترین نقاط موتور اعمال کنید تا از نشتی روغن یا گاز جلوگیری شود.
اهمیت تطابق سایز پایه 12D با دسته ترکمتر
برای اتصال سری ترکمتر لوله خور 12D برند Tohnichi باید به کد روی دسته ترکمتر خود دقت کنید. حرف D در کاتالوگ تونیچی نشاندهنده استوانهای بودن پایه (Root) و عدد 12 نشاندهنده قطر آن به میلیمتر است. این سریهای ۱۲ میلیمتری، تحملِ تنش و فشار بالاتری نسبت به مدلهای 10D دارند و میتوانند گشتاور را تا ۷۰ نیوتنمتر بدون تاب برداشتن فکها منتقل کنند.
لینک خرید سایر سایزهای پایهی ترکمتر تونیچی
اگر قطر ورودی ترکمتر شما متفاوت است و یا به گشتاورهای بسیار بالا (تا ۸۵۰ نیوتنمتر) برای ماشینآلات سنگین نیاز دارید، میتوانید از طریق لینکهای زیر، مستقیماً وارد صفحه خانوادهی هدهای دیگر شوید:
- خرید سری ترکمتر پایه 10D: سایز پایه ۱۰ میلیمتر، مخصوص کارهای ظریف (تا ۲۵ نیوتنمتر)
- خرید سری ترکمتر پایه 15D: شامل ۵ مدل تا گشتاور ۱۴۰ نیوتنمتر (دهانه ۱۲ تا ۱۷ میلیمتر)
- خرید سری ترکمتر پایه 19D: مناسب گشتاورهای صنعتی تا ۲۰۰ نیوتنمتر (دهانه ۲۷ میلیمتر)
- خرید سری ترکمتر پایه 27D: غولهای راهسازی تا ۳۵۰ نیوتنمتر (دهانه ۲۴ و ۳۲ میلیمتر)
- خرید سری ترکمتر پایه 32D: قدرتمندترین سری تا ۸۵۰ نیوتنمتر (دهانه ۳۰ و ۳۲ میلیمتر)
جدول ابعاد فنی و تحمل گشتاور ۶ مدل
در جدول زیر، ضخامت و پهنای سری ترکمتر لوله خور 12D برند Tohnichi به صورت تفکیک شده برای هر ۶ دهانه درج شده است. همانطور که مشاهده میکنید، هرچه سایز دهانه بزرگتر میشود، کمپانی تونیچی ضخامت فولاد (t) و پهنای بیرونی فکها (C) را افزایش داده است تا آچار در گشتاورهای سنگین نشکند.
| مدل قطعه (Item No) | سایز مهرهگیر | حداکثر گشتاور (N.m) | پهنای بیرونی فک (C) | ضخامت آچار (t) |
|---|---|---|---|---|

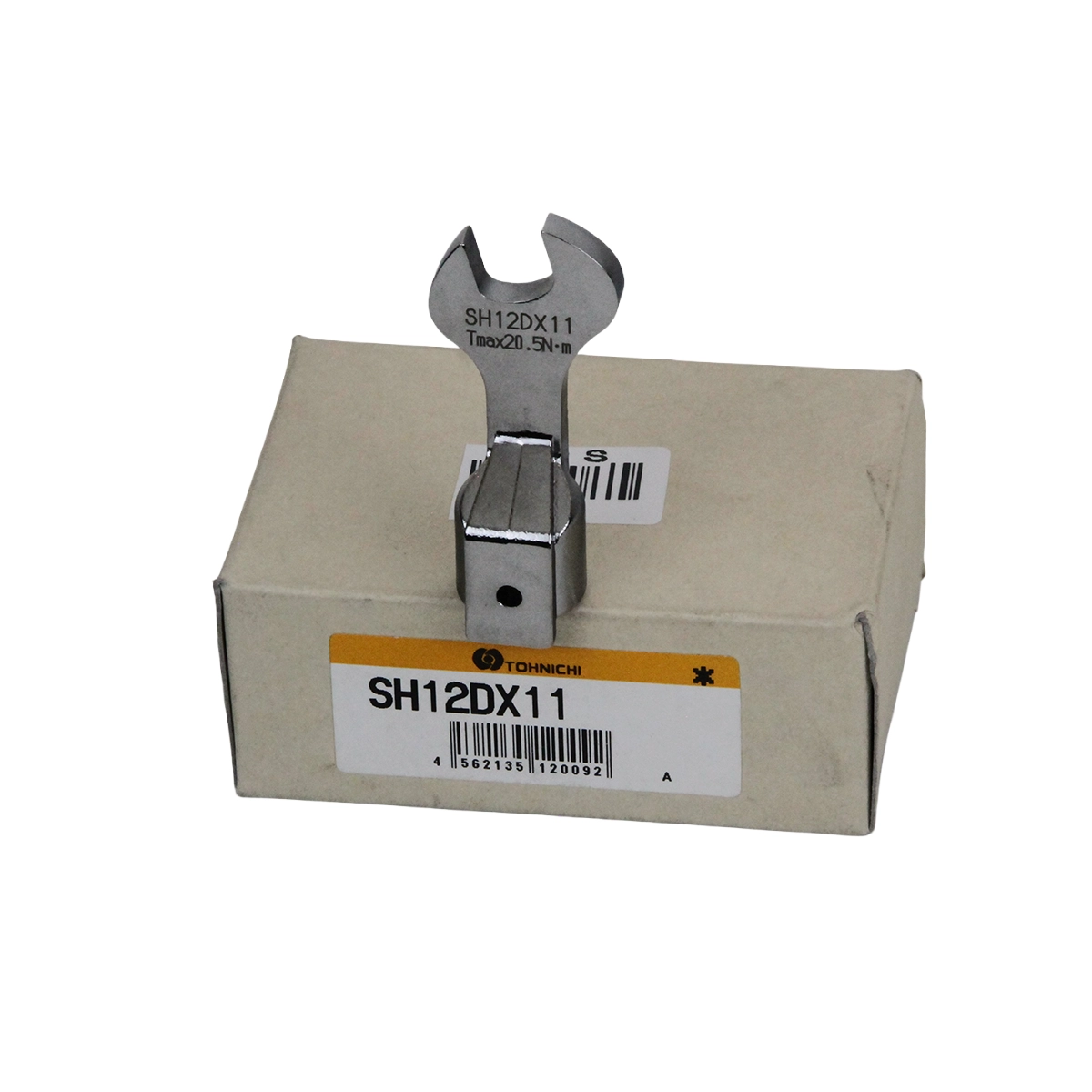

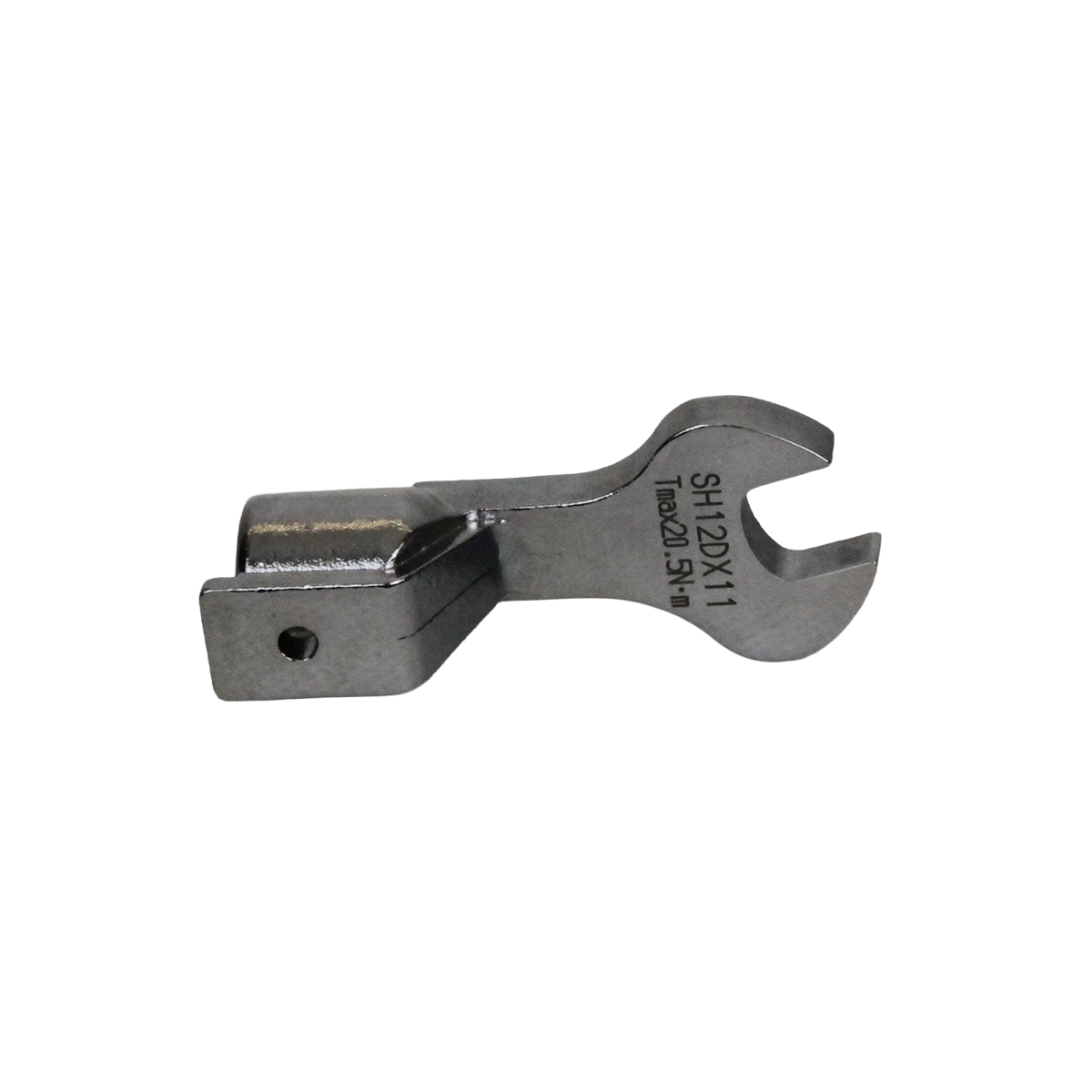

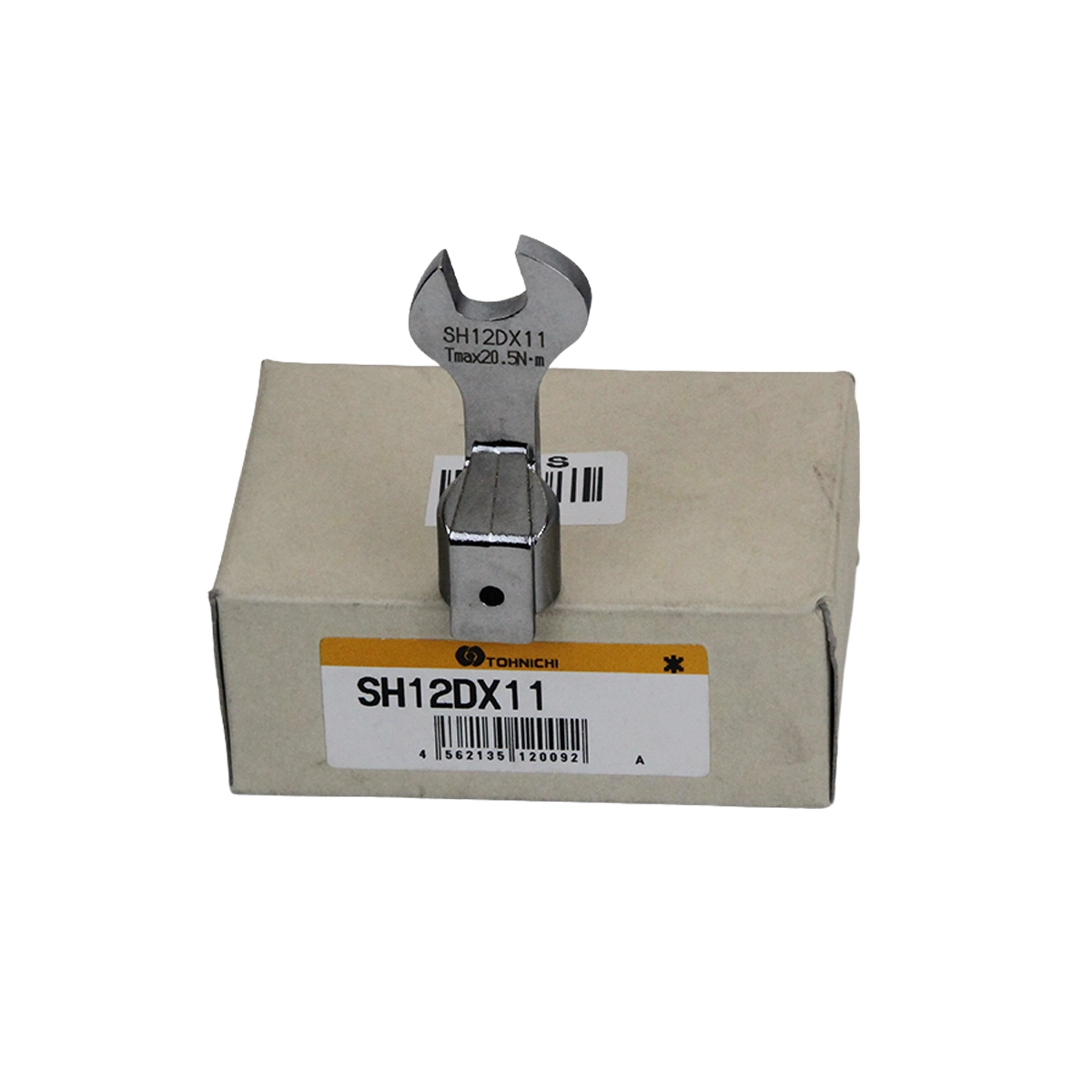

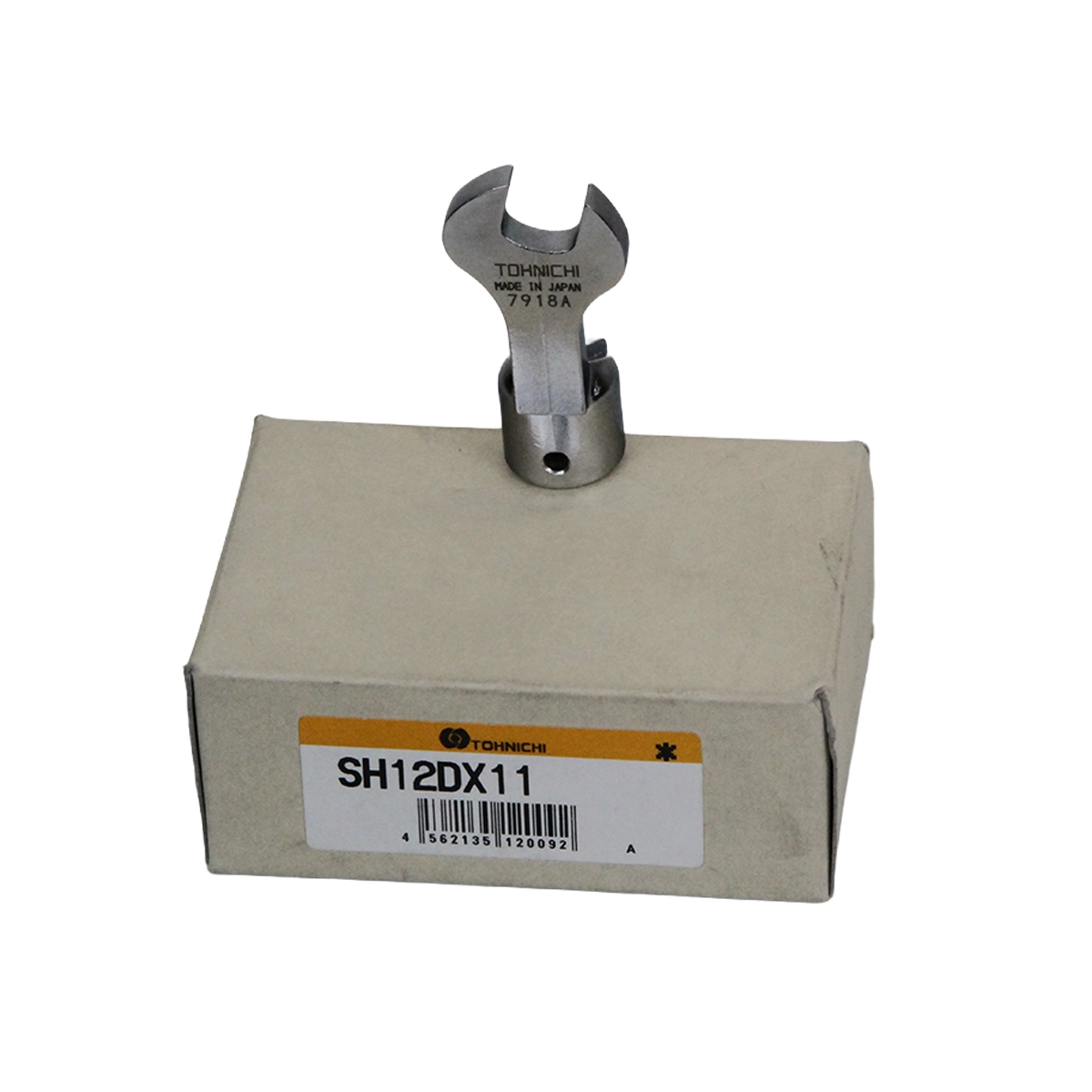

| SH12D×11 | 11 میلیمتر | 20.5 نیوتنمتر | 28 میلیمتر | 5.5 میلیمتر |
| SH12D×12 | 12 میلیمتر | 29.5 نیوتنمتر | 31 میلیمتر | 6.5 میلیمتر |
| SH12D×13 | 13 میلیمتر | 29.5 نیوتنمتر | 32 میلیمتر | 6.5 میلیمتر |
| SH12D×16 | 16 میلیمتر | 59 نیوتنمتر | 40 میلیمتر | 10 میلیمتر |
| SH12D×22 | 22 میلیمتر | 70 نیوتنمتر | 43 میلیمتر | 13 میلیمتر |
| SH12D×24 | 24 میلیمتر | 70 نیوتنمتر | 48 میلیمتر | 13 میلیمتر |
