کاربرد سری ترکمتر لوله خور 15D برند Tohnichi در صنعت
استفاده از سری ترکمتر لوله خور 15D برند Tohnichi به شما این امکان را میدهد که در صنایعی مانند خودروسازی، سیستمهای هیدرولیکی و لولهکشیهای پتروشیمی، به مهرههایی که روی شیلنگها یا لولهها قرار دارند دسترسی پیدا کنید. در این شرایط، بکسهای معمولی یا آچارهای رینگی به دلیل مسدود بودن مسیر از بالا، کارایی ندارند.

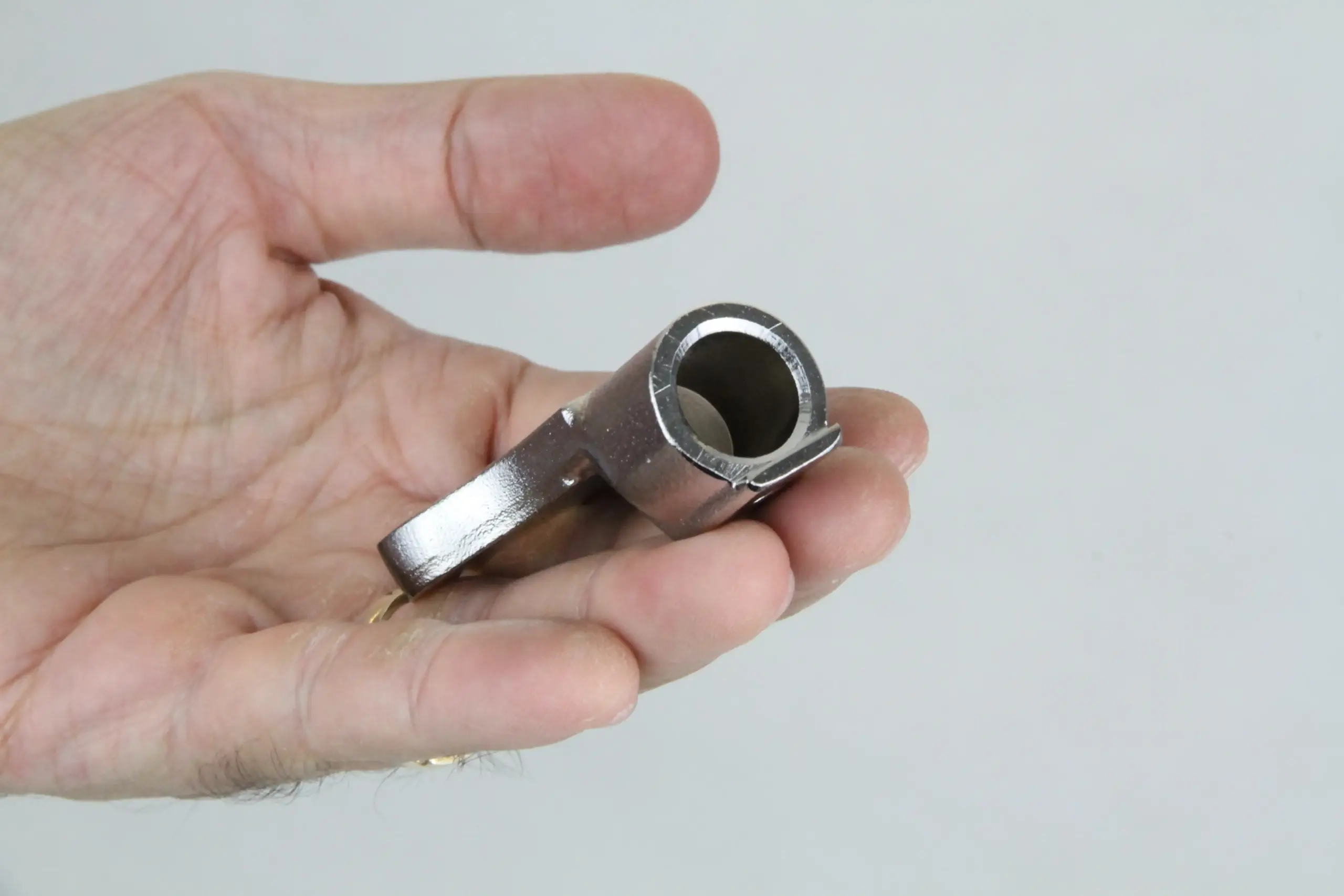

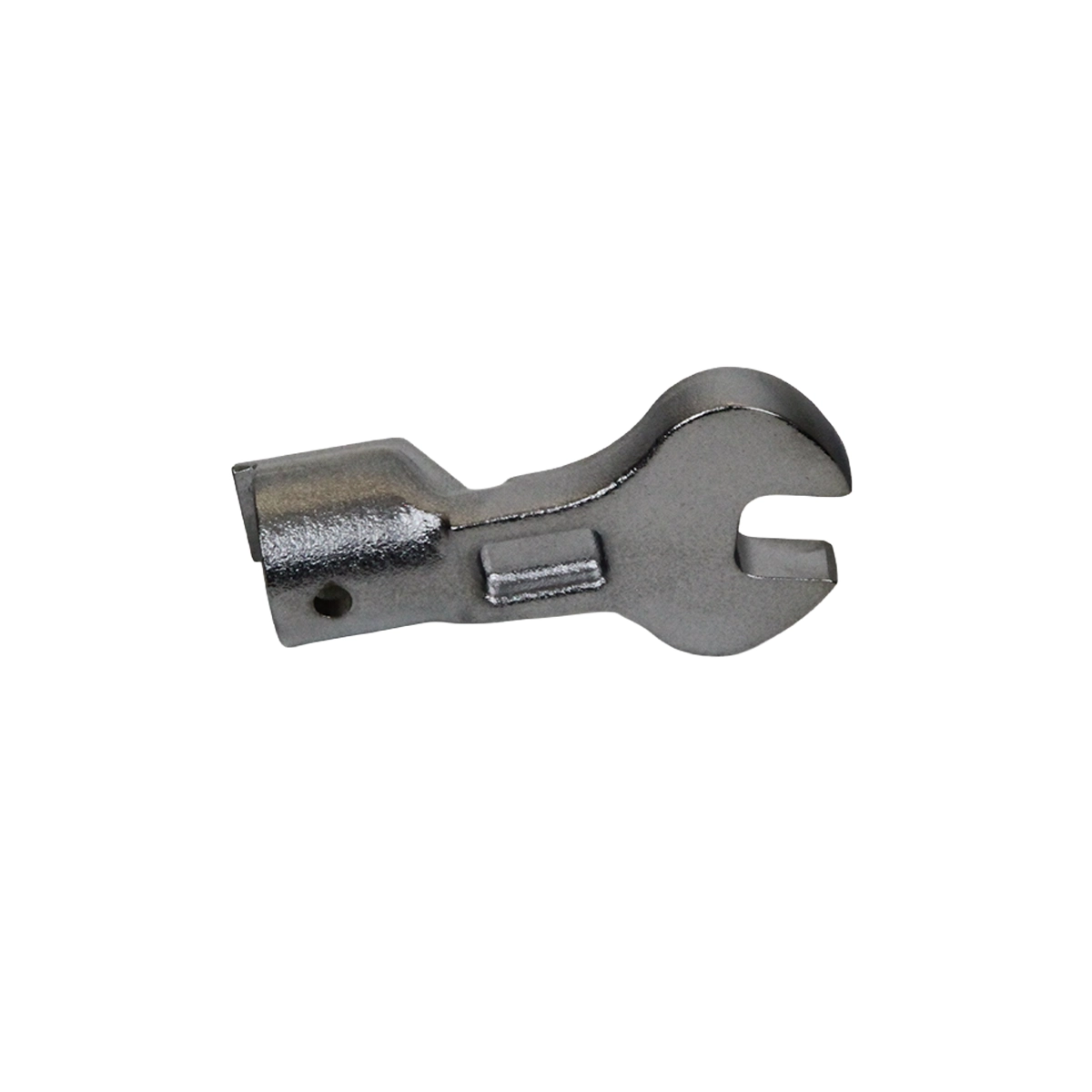

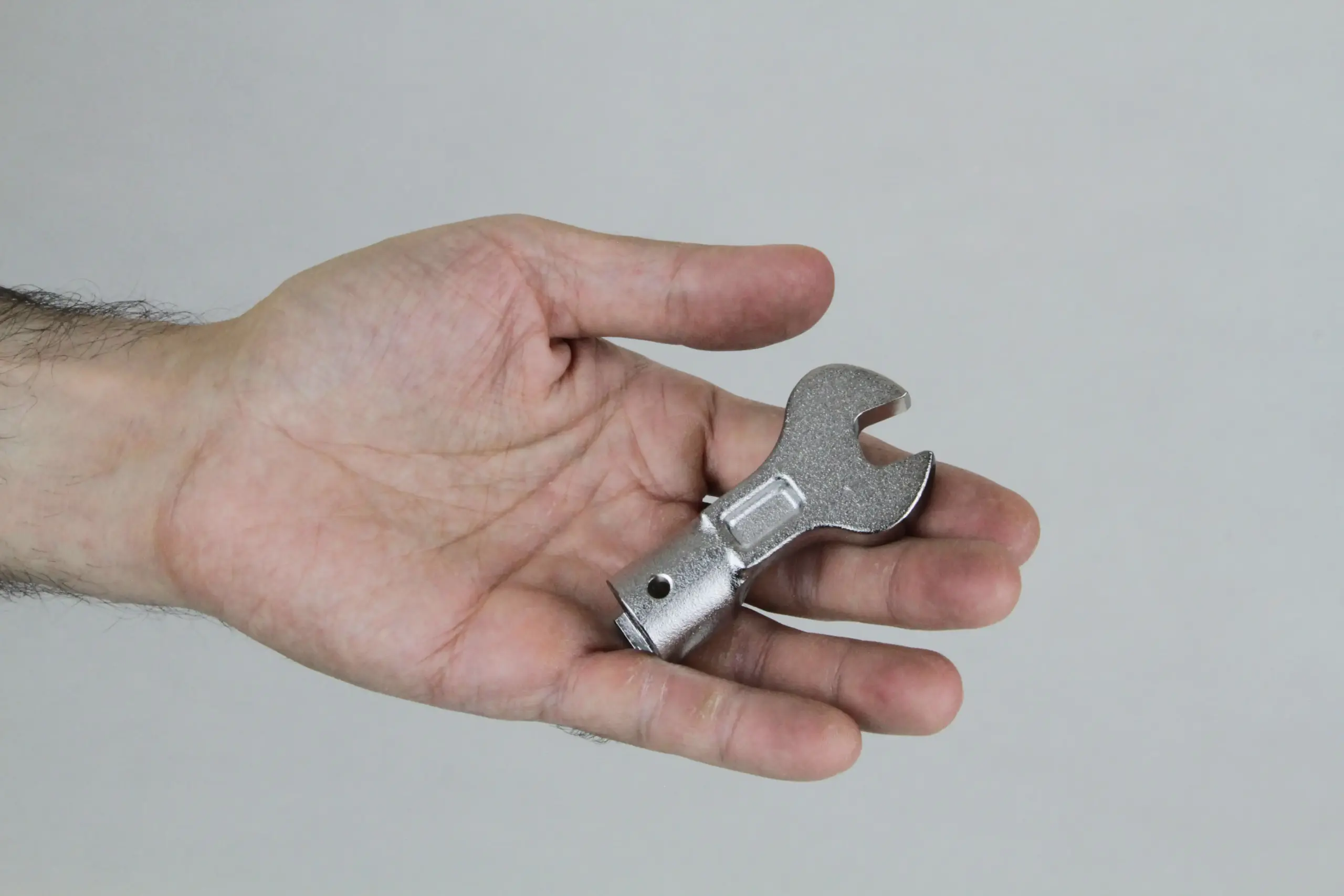

هد تخت (Open Head) تونیچی به گونهای فورج شده است که با لغزیدنِ افقی روی مهره، بالاترین سطح درگیری را ایجاد کرده و از رد کردن آچار یا آسیب رسیدن به لبههای مهرههای برنجی جلوگیری میکند.
تشخیص سایز پایه و جلوگیری از خطای اتصال
همیشه پیش از خرید هدهای تعویضشونده، به کد ثبت شده روی دسته گشتاورسنج خود نگاه کنید. پیشوند 15D نشان میدهد که قطر شفتِ ورودیِ این ابزار دقیقاً ۱۵ میلیمتر است. این سایز، یک نقطه تعادل بین کارهای ظریف (مثل پایههای 10D) و کارهای فوقسنگین است که ظرفیت ایدهآلی تا ۱۴۰ نیوتنمتر را در اختیار اپراتور قرار میدهد.
لینک دسترسی به سایر پایههای ترکمتر تونیچی
اگر دسته ترکمتر شما دارای پین یا ورودی متفاوتی است، نگران نباشید. ما تمامی خانوادههای هد تخت تونیچی را در سایت دستهبندی کردهایم. برای خرید سریِ مطابق با دستگاه خود، روی یکی از لینکهای زیر کلیک نمایید:
- خرید سری ترکمتر پایه 10D: سایز پایه ۱۰ میلیمتر، مخصوص کارهای ظریف (تا ۲۵ نیوتنمتر)
- خرید سری ترکمتر پایه 12D: شامل ۶ مدل تا گشتاور ۷۰ نیوتنمتر (دهانه ۱۱ تا ۲۴ میلیمتر)
- خرید سری ترکمتر پایه 19D: مناسب گشتاورهای صنعتی تا ۲۰۰ نیوتنمتر (دهانه ۲۷ میلیمتر)
- خرید سری ترکمتر پایه 27D: غولهای راهسازی تا ۳۵۰ نیوتنمتر (دهانه ۲۴ و ۳۲ میلیمتر)
- خرید سری ترکمتر پایه 32D: قدرتمندترین سری تا ۸۵۰ نیوتنمتر (دهانه ۳۰ و ۳۲ میلیمتر)
جدول مهندسی ابعاد و تحمل گشتاور ۵ مدل
در جدول زیر، ابعاد دقیق سری ترکمتر لوله خور 15D برند Tohnichi درج شده است. توجه داشته باشید که کمپانی تونیچی برای تحمل گشتاور سنگین ۱۴۰ نیوتنمتر در مدلهای ۱۶ و ۱۷، پهنای فکها را از ۳۸ به ۵۱ میلیمتر و ضخامت آنها را از ۸ به ۱۳ میلیمتر ارتقا داده است.
| مدل قطعه (Item No) | سایز مهرهگیر | حداکثر گشتاور (N.m) | پهنای بیرونی فک (C) | ضخامت آچار (t) |
|---|---|---|---|---|

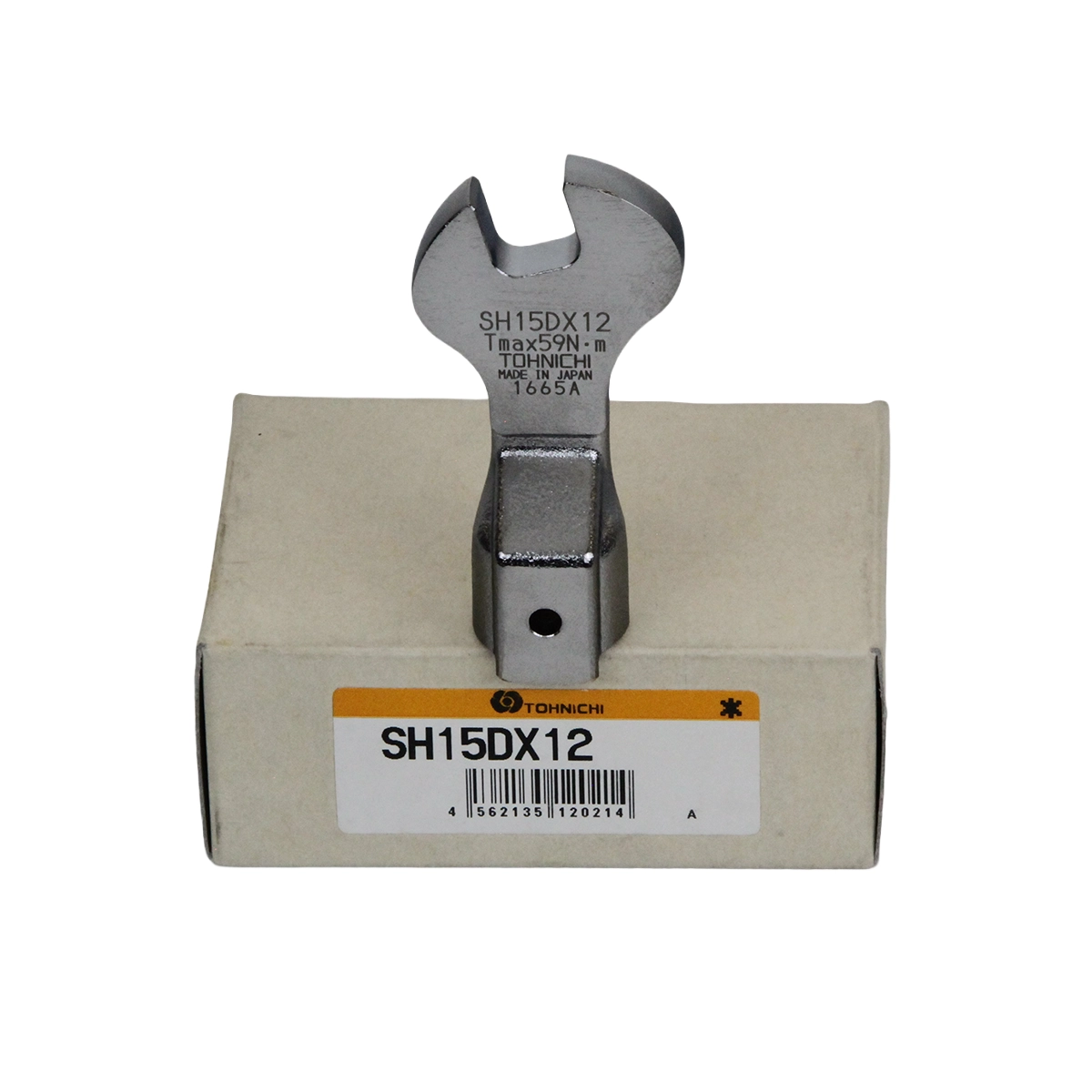

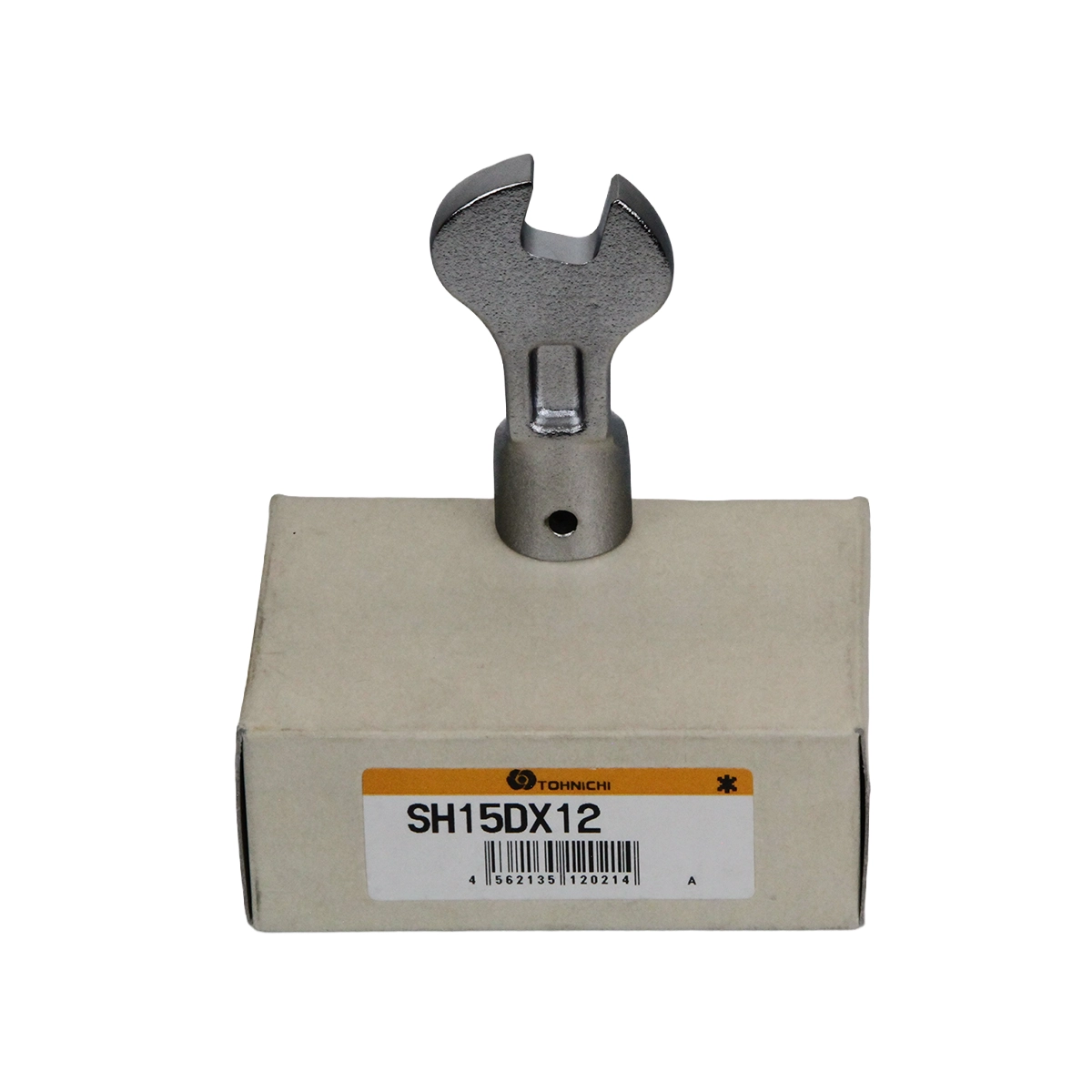

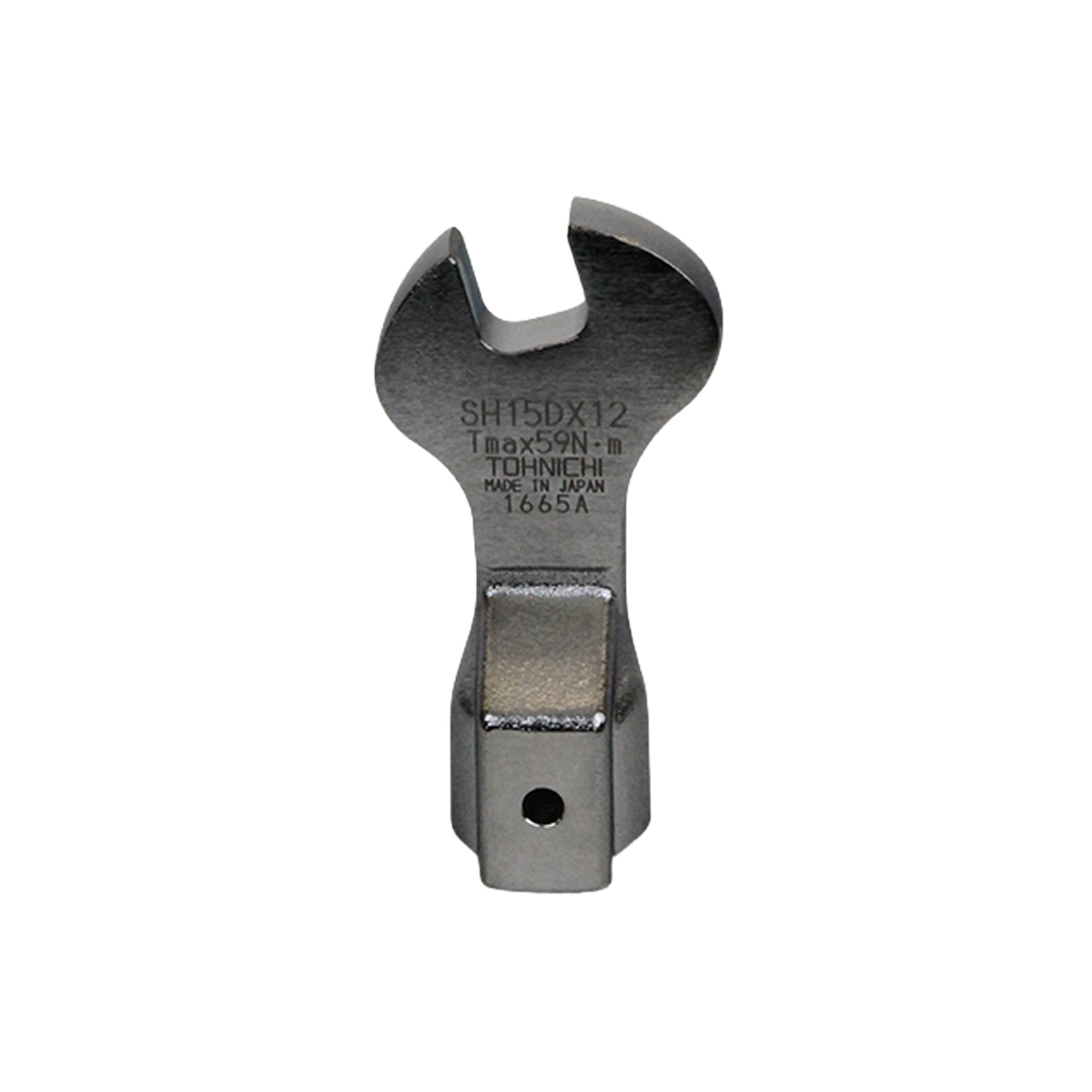

| SH15D×12 | 12 میلیمتر | 59 نیوتنمتر | 38 میلیمتر | 8 میلیمتر |
| SH15D×13 | 13 میلیمتر | 59 نیوتنمتر | 38 میلیمتر | 8 میلیمتر |
| SH15D×14 | 14 میلیمتر | 59 نیوتنمتر | 38 میلیمتر | 8 میلیمتر |
| SH15D×16 | 16 میلیمتر | 140 نیوتنمتر | 51 میلیمتر | 13 میلیمتر |
| SH15D×17 | 17 میلیمتر | 140 نیوتنمتر | 51 میلیمتر | 13 میلیمتر |
