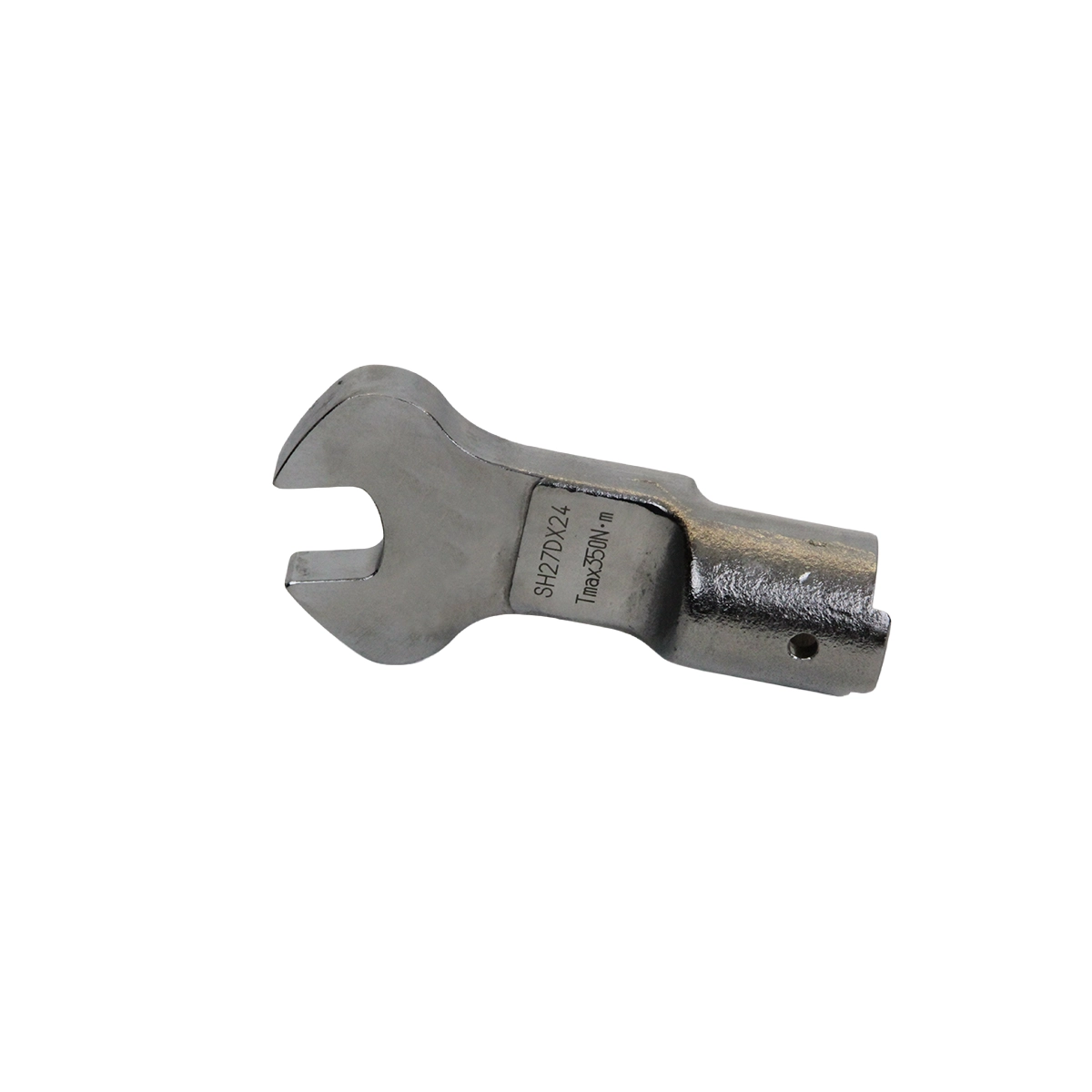

کاربرد سری ترکمتر لوله خور 27D برند Tohnichi در صنایع سنگین
وقتی وارد پروژههای راهسازی، پتروشیمی، بستن فلنجهای عظیم و خطوط لوله انتقال (Piping) میشویم، گشتاورها به اعداد دلهرهآوری مثل ۷۵۰ نیوتنمتر میرسند. در این گشتاورها، اگر مهره روی یک لوله قرار داشته باشد و نتوانید از بکس استفاده کنید، یک آچار تخت معمولی به راحتی منفجر شده یا دهانهی آن باز میشود!

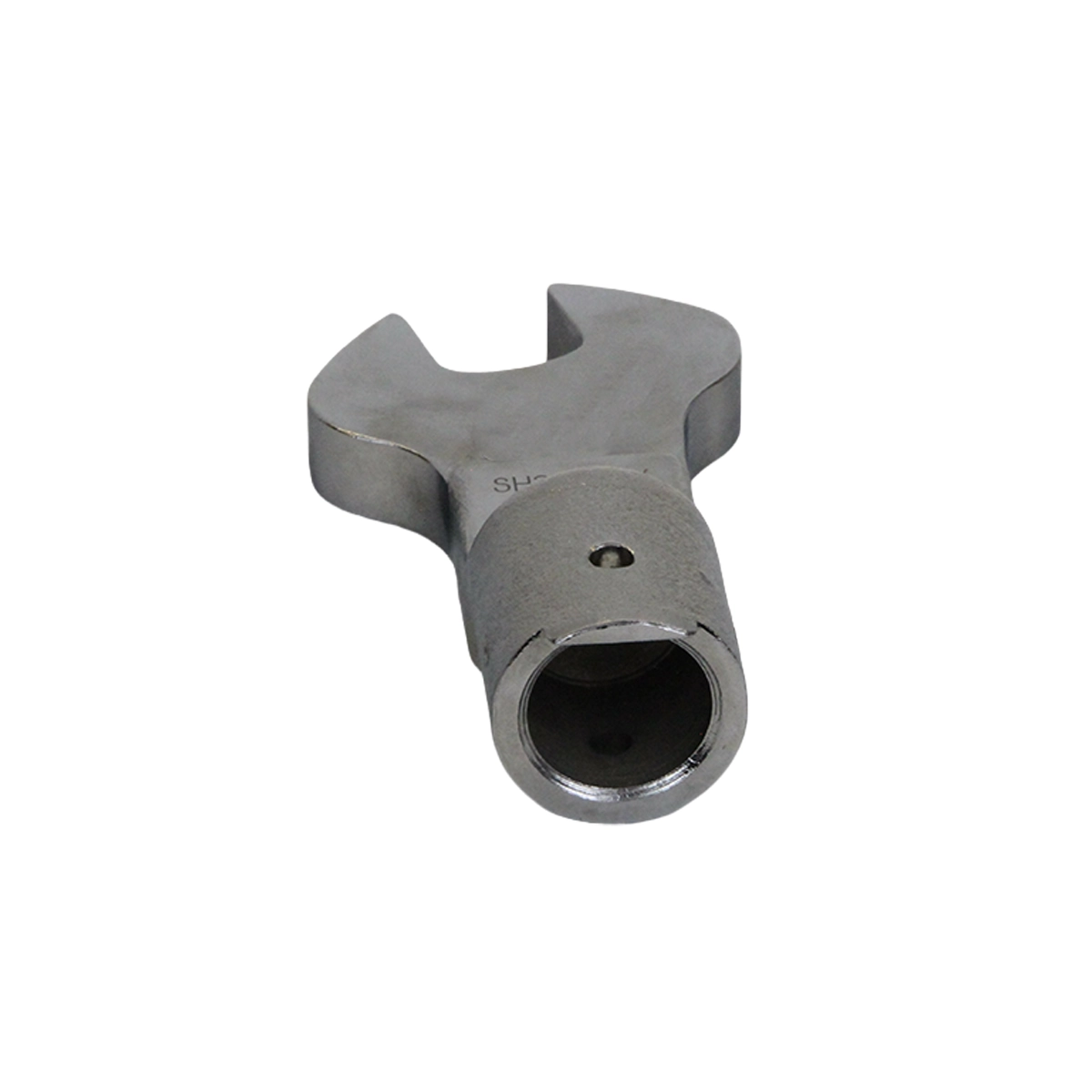

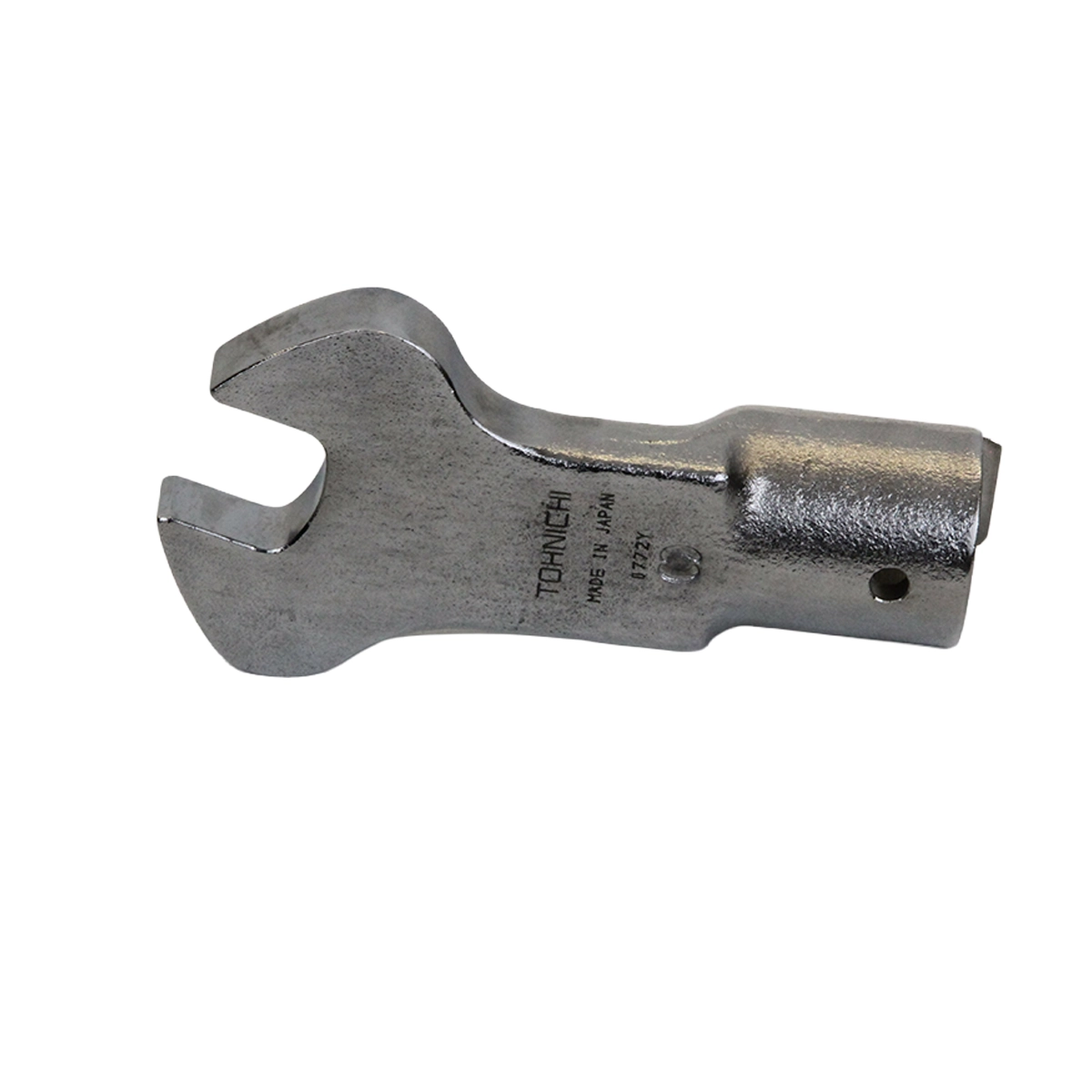

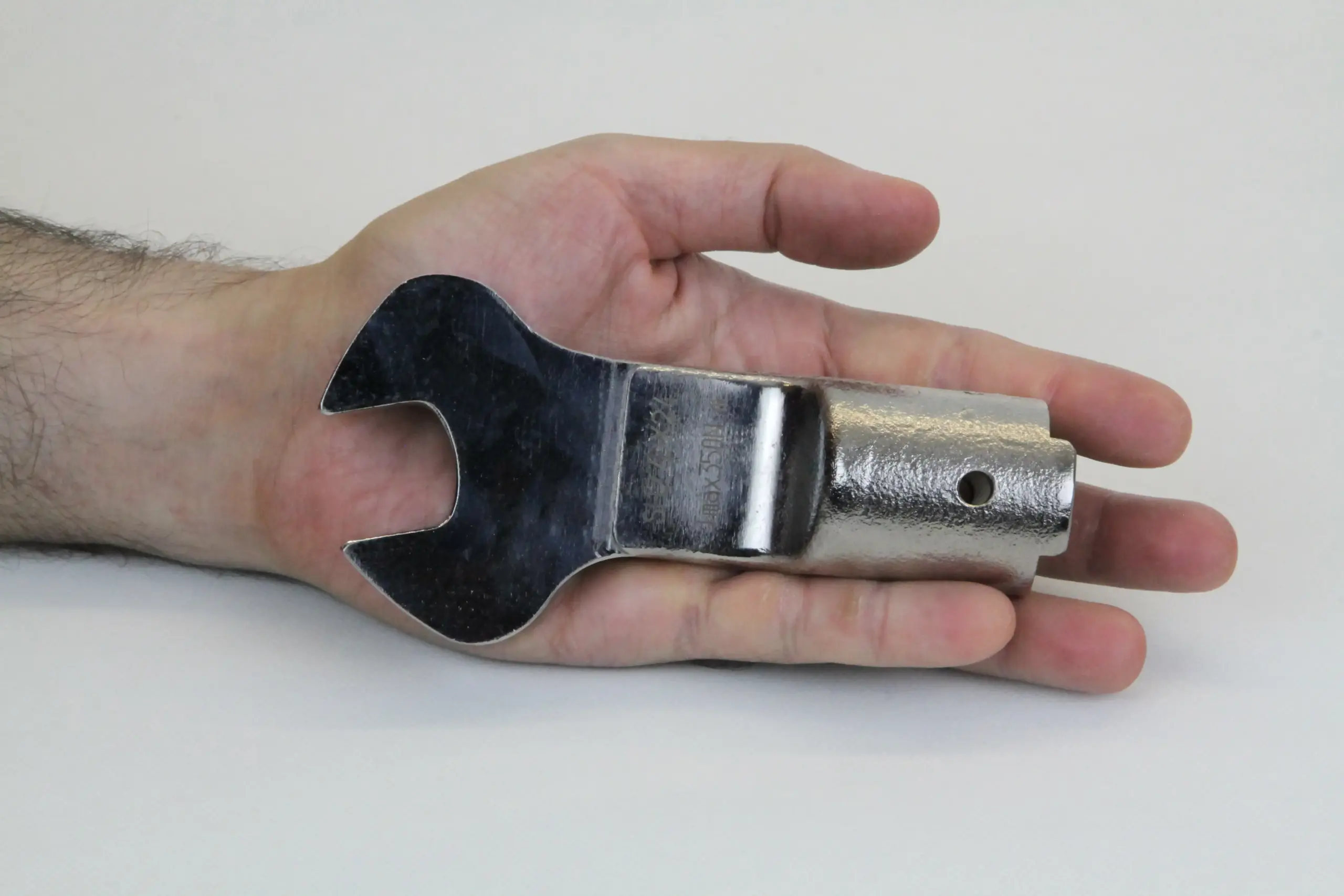

برای حل این مشکل، مهندسان ژاپنی سری ترکمتر لوله خور 27D برند Tohnichi را از فولاد آلیاژی ویژه و با روش فورجینگ (آهنگری) گرم طراحی کردهاند. این هد با لغزیدن از پهلو روی مهرههای سایز بزرگ، بدون هیچگونه لغزش یا تغییر شکل، سنگینترین نیروها را منتقل میکند.
قدرتنمایی شفت قطور ۲۷ میلیمتری (27D)
بزرگترین چالش در گشتاورهای بالاتر از ۵۰۰ نیوتنمتر، خطر بریدنِ پین یا شفت اتصالدهنده است. عبارت 27D در این محصولات به معنای قطر ۲۷ میلیمتری پایه استوانهای آنها است. این شفت قطور تنها روی دستههای ترکمتر فوقسنگینِ تونیچی نصب میشود.
لینک دسترسی به سایر پایههای ترکمتر تونیچی
خانواده هدهای تخت تونیچی بر اساس سایز پایه (از ۱۰ تا ۳۲ میلیمتر) تفکیک شدهاند. اگر دسته ترکمتر شما پین ورودی متفاوتی دارد، از طریق لینکهای زیر مستقیماً وارد صفحه خانواده مربوطه شوید:
- خرید سری ترکمتر پایه 10D: سایز پایه ۱۰ میلیمتر، مخصوص کارهای ظریف (تا ۲۵ نیوتنمتر)
- خرید سری ترکمتر پایه 12D: شامل ۶ مدل تا گشتاور ۷۰ نیوتنمتر (دهانه ۱۱ تا ۲۴ میلیمتر)
- خرید سری ترکمتر پایه 15D: شامل ۵ مدل تا گشتاور ۱۴۰ نیوتنمتر (دهانه ۱۲ تا ۱۷ میلیمتر)
- خرید سری ترکمتر پایه 19D: مناسب گشتاورهای صنعتی تا ۲۰۰ نیوتنمتر (دهانه ۲۷ میلیمتر)
- خرید سری ترکمتر پایه 32D: قدرتمندترین سری تا ۸۵۰ نیوتنمتر (دهانه ۳۰ و ۳۲ میلیمتر)
جدول ابعاد فنی و ظرفیت گشتاور تا ۷۵۰ نیوتن
در جدول زیر، مهندسی خیرهکننده سری ترکمتر لوله خور 27D برند Tohnichi را مشاهده میکنید. در مدل ۳۲ میلیمتری (SH27D×32)، تونیچی ضخامت فکها را به ۲۰ میلیمتر و پهنای بیرونی را به ۹۲ میلیمتر رسانده تا تحمل ۷۵۰ نیوتنمتر فشار خالص ممکن شود!
| مدل قطعه (Item No) | سایز مهرهگیر | حداکثر گشتاور (N.m) | پهنای بیرونی فک (C) | ضخامت آچار (t) |
|---|---|---|---|---|
| SH27D×24 | 24 میلیمتر | 350 نیوتنمتر | 72 میلیمتر | 15 میلیمتر |
| SH27D×32 | 32 میلیمتر | 750 نیوتنمتر | 92 میلیمتر | 20 میلیمتر |
